ब्रांड: होमनेक्स
अत्यंत सटीकता से निर्मित, इसका आवरण अग्निरोधी PA66 सामग्री से बना है, जो इसकी उत्कृष्ट अग्नि प्रतिरोधकता की गारंटी देता है। इसके अतिरिक्त, धातु के पुर्जे निकल-लेपित तांबे से कुशलतापूर्वक निर्मित किए गए हैं, जो टर्मिनल को असाधारण विद्युत चालकता प्रदान करते हैं।
मद संख्या :
H2EDGM-5.0आदेश (MOQ) :
T/Tउत्पाद की उत्पत्ति :
Chinaरंग :
green ,we can also make other color if meet moqH2EDGM-5.0 पीसीबी टर्मिनल ब्लॉक कनेक्टर एक उच्च-प्रदर्शन वाला विद्युत कनेक्टर है जिसे प्रिंटेड सर्किट बोर्ड (पीसीबी) अनुप्रयोगों के लिए डिज़ाइन किया गया है, जहाँ सुरक्षित और विश्वसनीय कनेक्शन की आवश्यकता होती है। उच्च चालकता बनाए रखते हुए आसान इंस्टॉलेशन के लिए इसमें 5.0 मिमी पिच का उपयोग किया गया है, जो इसे औद्योगिक, ऑटोमोटिव और उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग के लिए आदर्श बनाता है।
यह अत्याधुनिक प्लगेबल पीसीबी टर्मिनल न केवल उद्योग के सबसे कड़े मानकों को पूरा करता है, बल्कि उन समझदार ग्राहकों को भी आकर्षित करता है जो अपने इलेक्ट्रॉनिक प्रोजेक्ट्स में विश्वसनीयता और दीर्घायु की तलाश में रहते हैं। गुणवत्ता और व्यावसायिकता के प्रति हमारी अटूट प्रतिबद्धता के साथ, हम आपको विश्वास दिलाते हैं कि हमारा टर्मिनल आपकी अपेक्षाओं से कहीं बेहतर प्रदर्शन करेगा और आपके व्यवसाय को नई ऊंचाइयों पर ले जाएगा।
इसका व्यापक रूप से उपयोग कंट्रोल पैनल, यांत्रिक उपकरण और स्वचालन प्रणालियों में बिजली और सिग्नल लाइनों को जोड़ने में सहायता के लिए किया जाता है।
लाइट, सेंसर और पावर मॉड्यूल सहित ऑटोमोटिव इलेक्ट्रॉनिक सिस्टम के लिए आदर्श।
यह उन विभिन्न घरेलू उपकरणों और इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त है जिन्हें विश्वसनीय पीसीबी कनेक्शन की आवश्यकता होती है।
इसका उपयोग सोलर पैनल, इन्वर्टर और बैटरी प्रबंधन प्रणालियों में विद्युत कनेक्शन के लिए किया जाता है।
घरेलू उपकरणों, सुरक्षा प्रणालियों और संचार उपकरणों में विद्युत कनेक्शनों की स्थिरता सुनिश्चित करें।
प्रकार: पीसीबी प्लग करने योग्य स्क्रू टर्मिनल ब्लॉक
पोल:
| 2 पिन टर्मिनल ब्लॉक | 3 पिन टर्मिनल ब्लॉक | 4 पिन टर्मिनल ब्लॉक | 5 पिन टर्मिनल ब्लॉक | 6 पिन टर्मिनल ब्लॉक | 7 पिन टर्मिनल ब्लॉक |
| 8 पिन टर्मिनल ब्लॉक | 9 पिन टर्मिनल ब्लॉक | 10 पिन टर्मिनल ब्लॉक | 11 पिन टर्मिनल ब्लॉक | 12 पिन टर्मिनल ब्लॉक | 13 पिन टर्मिनल ब्लॉक |
| 14 पिन टर्मिनल ब्लॉक | 15 पिन टर्मिनल ब्लॉक | 16 पिन टर्मिनल ब्लॉक | 17 पिन टर्मिनल ब्लॉक | 18 पिन टर्मिनल ब्लॉक | 19 पिन टर्मिनल ब्लॉक |
| 20 पिन टर्मिनल ब्लॉक | 21 पिन टर्मिनल ब्लॉक | 22 पिन टर्मिनल ब्लॉक | 23 पिन टर्मिनल ब्लॉक | 24 पिन टर्मिनल ब्लॉक |
| आवास | PA66, UL94V-0 |
| संपर्क | फॉस्फोर कांस्य |
| क्लैंप | पीतल, Ni प्लेटेड |
| शिकंजा | M2.5/M3 स्टील पर जिंक की परत चढ़ाई गई है (कीमत अलग-अलग हो सकती है) |
| पिंजरा | Ni चढ़ाया हुआ |
| रेटेड वोल्टेज | यूएल आईईसी 300V 320V |
| वर्तमान मूल्यांकित | 15ए 20ए |
| संपर्क प्रतिरोध | 20mΩ |
| इन्सुलेशन प्रतिरोध | 500MΩ/DC500V |
| तार रेंज | 28-12AWG |
| सहन वोल्टेज | एसी 2500V/1 मिनट |
| तापमान सीमा | -40℃~ +105℃ |
| मैक्स सोल्डरिंग | +250, 5 सेकंड के लिए। |
| टॉर्कः | 0.5 एनएम (5.1 किलोग्राम एफ.सेमी) |
| पट्टी की लंबाई | 6-7 मिमी इन्सुलेशन प्रतिरोध |
☑ विभिन्न प्रकार के सॉकेट के अनुकूल, डिवाइस का डिज़ाइन अत्यधिक लचीला है।
☑ कुंजी निर्धारण संबंधी आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त
हम उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं ताकि यह सुनिश्चित हो सके कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।
ये व्यापारिक शर्तें स्वीकार्य हैं: EXW, FOB, CFR, CIF।

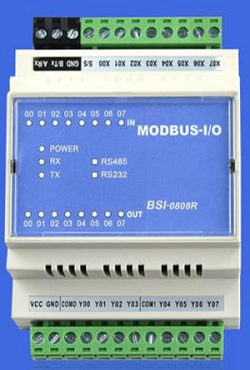

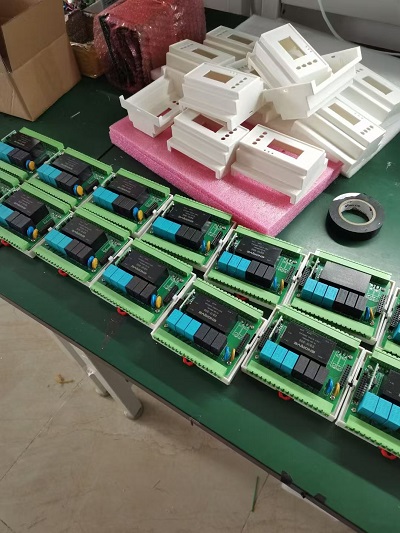

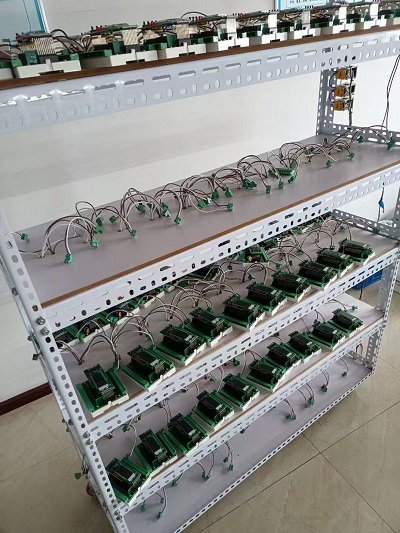

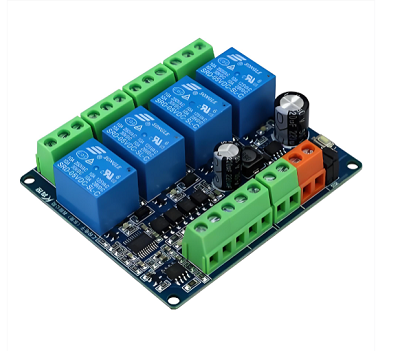

1. मोशन कंट्रोलर 2. थ्री-फेज पावर मीटर 3. माइक्रो कंप्यूटर सुरक्षा उपकरण 4. विद्युत उपकरण
5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण
ए: इस प्लग में दोनों तरफ माउंटिंग फ्लैंज लगे होते हैं।
फ्लैंज स्क्रू की मदद से प्लग को चेसिस या पीसीबी ब्रैकेट से जोड़ते हैं।
केबल खींचने से उत्पन्न यांत्रिक भार सोल्डर जोड़ों पर नहीं, बल्कि फ्लैंज पर पड़ता है।
यह कंट्रोल कैबिनेट के अंदर सिग्नल और कम पावर वाले सर्किट के लिए काम करता है।
आप रखरखाव के लिए पूरी वायरिंग हार्नेस को डिस्कनेक्ट कर सकते हैं।
प्रत्येक टर्मिनल बिंदु को दोबारा से जोड़ने की कोई आवश्यकता नहीं है।
इसके सामान्य उपयोगों में पीएलसी इनपुट/आउटपुट, सेंसर और छोटे एक्चुएटर कनेक्शन शामिल हैं।
ए: विशिष्ट रेटिंग: आईईसी और यूएल मानकों के तहत प्रति संपर्क 300 वोल्ट, 10-12 ए।
संगत तार के आकार: 0.5-2.5 मिमी² ठोस या फंसे हुए कंडक्टर।
महीन फंसे तारों को स्थिर संपर्क के लिए फेरूल की आवश्यकता होती है।
इस कनेक्टर से भारी मोटर पावर सर्किट को न जोड़ें।
मौके पर मिली प्रतिक्रिया से पता चलता है कि कनेक्शन संबंधी अधिकांश गड़बड़ियां खराब वायरिंग के कारण होती हैं, न कि कंपोनेंट की खराबी के कारण।
ए: कई इंस्टालर फ्लैंज फिक्सिंग स्क्रू को जरूरत से ज्यादा कस देते हैं।
अत्यधिक बल लगाने से प्लास्टिक का आवरण टूट सकता है या माउंटिंग ब्रैकेट मुड़ सकते हैं।
यह सुनिश्चित करें कि फ्लेंज की सतहें माउंटिंग सतहों के साथ सपाट रूप से सटी हों।
धातु के माउंटिंग होल को चिकना कर लें। नुकीले किनारों से फ्लेंज पर अप्रत्यक्ष तनाव उत्पन्न होता है।
प्लग को हेडर में जबरदस्ती न डालें।
बल लगाने से पिन मुड़ सकती हैं या लॉकिंग संरचना क्षतिग्रस्त हो सकती है।
संभोग के बाद सुनिश्चित करें कि वह पूरी तरह से बैठ गया है। आपको एक स्पष्ट लॉक क्लिक की आवाज़ सुनाई देनी चाहिए।
ए: 5.0 मिमी पिच उद्योग-मानक है, इसलिए पुर्जे भौतिक रूप से फिट हो सकते हैं।
लेकिन फ्लेंज के आयाम, पिन की मोटाई और स्प्रिंग का संपर्क दबाव विभिन्न ब्रांडों में भिन्न-भिन्न होता है।
विभिन्न ब्रांडों के बीच संकरण से कैबिनेट के कंपन और तापमान में उतार-चढ़ाव के बाद रुक-रुक कर संपर्क हो सकता है।
बड़े पैमाने पर उत्पादित कैबिनेट के लिए एक ही आपूर्तिकर्ता से मेल खाने वाले प्लग-हेडर सेट का उपयोग करें।
यदि विभिन्न ब्रांडों का संयोजन अनिवार्य है, तो पूर्ण पैमाने पर उत्पादन शुरू करने से पहले कंपन और थर्मल चक्र परीक्षण करें।
ए: सामान प्राप्त करते समय फ्लेंज माउंटिंग होल में विकृति की जांच करें।
पिनों में किसी प्रकार के झुकाव या विकृति की जांच करें। झुकी हुई पिनों के कारण पिन ठीक से जुड़ नहीं पाती हैं।
सुनिश्चित करें कि रिलीज़ लॉक सुचारू रूप से काम कर रहा है।
कैबिनेट चालू करते समय, प्रत्येक वायर्ड केबल को हल्के से खींचकर देखें।
यह सुनिश्चित करें कि सोल्डर बिंदुओं के बजाय फ्लैंज पर ही खिंचाव बल लग रहा हो।
धातु के छोटे-छोटे टुकड़ों को संपर्क कक्षों से दूर रखें।
