औद्योगिक उपकरणों और नियंत्रण कैबिनेट की वायरिंग के लिए, सुरक्षा और स्थिर बिजली संचरण हमेशा सर्वोच्च प्राथमिकता होती है।
उच्च शक्ति वाले उपकरणों और जटिल वायरिंग प्रणालियों में, साधारण टर्मिनल ब्लॉक अक्सर छिपे हुए सुरक्षा जोखिम पैदा करते हैं। यही कारण है कि अधिकांश फील्ड इंजीनियर भारी-भरकम परियोजनाओं के लिए बैरियर टर्मिनल ब्लॉक को प्राथमिकता देते हैं।
इन टर्मिनलों में प्रत्येक वायरिंग स्थान के बीच स्वतंत्र भौतिक अवरोधक दीवारें होती हैं। यह सरल लेकिन प्रभावी संरचना विशेष रूप से उच्च-धारा वाले परिदृश्यों के लिए डिज़ाइन की गई है। यह शॉर्ट-सर्किट की खराबी को काफी हद तक कम करती है और उपकरण के पावर सर्किट की समग्र सुरक्षा में सुधार करती है।
बैरियर टर्मिनल ब्लॉक साधारण टर्मिनलों से किस प्रकार भिन्न होते हैं?

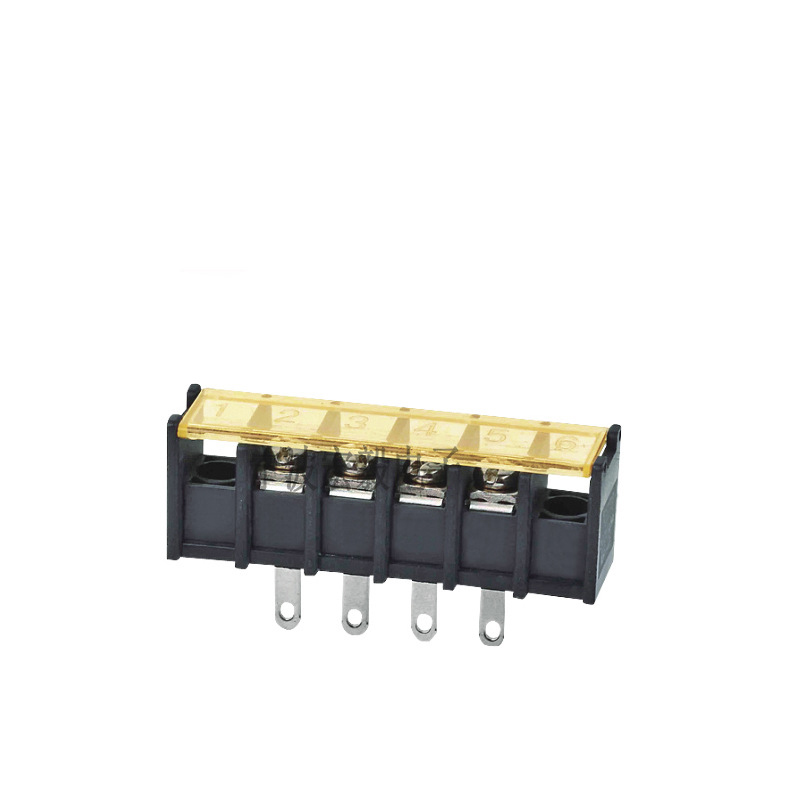

बैरियर टर्मिनल ब्लॉक इन्हें अमेरिकन-स्टाइल टर्मिनल स्ट्रिप्स के नाम से भी जाना जाता है। इनमें स्क्रू से जोड़ने की विधि का उपयोग किया जाता है। प्रत्येक टर्मिनल बिंदु उभरी हुई इन्सुलेटिंग बाधाओं द्वारा अलग किया जाता है।
साइट पर वायरिंग के दौरान, तारों को दबाते और जोड़ते समय तांबे के तार के ढीले टुकड़े बहुत आम होते हैं। धातु के ये छोटे-छोटे टुकड़े आसानी से आस-पास के टर्मिनलों को छू लेते हैं और लंबे समय तक उपकरण के कंपन के कारण शॉर्ट सर्किट का कारण बन सकते हैं।
स्वतंत्र इन्सुलेटिंग अवरोध इस व्यावहारिक समस्या का पूरी तरह से समाधान करते हैं। वे प्रत्येक सर्किट को भौतिक रूप से अलग करते हैं। यह संरचना वायरिंग बिंदुओं के बीच क्रॉस-संपर्क के जोखिम को प्रभावी ढंग से समाप्त कर देती है।
औद्योगिक वायरिंग में बैरियर टर्मिनल ब्लॉक के मुख्य लाभ
1. कैबिनेट वायरिंग के लिए उच्च विद्युत सुरक्षा
इसका सबसे बड़ा फायदा यह है कि पीसीबी बैरियर टर्मिनल ब्लॉक इनमें एकीकृत अलगाव अवरोध शामिल हैं।
ये अवरोधक सक्रिय भागों के बीच रिसाव दूरी और विद्युत पृथक्करण को बढ़ाते हैं। उच्च वोल्टेज वाले औद्योगिक उपकरणों के लिए, पर्याप्त इन्सुलेशन दूरी आवश्यक है। यह लंबे समय तक संचालन के दौरान परिपथ को स्थिर और सुरक्षित रखता है, और औद्योगिक विद्युत सुरक्षा मानकों को पूरी तरह से पूरा करता है।
वास्तविक कैबिनेट असेंबली में, यह डिज़ाइन घनी वायरिंग के कारण होने वाले आर्क डिस्चार्ज और विद्युत रिसाव के जोखिम को भी कम करता है।
2. विश्वसनीय उच्च-धारा वहन क्षमता
लघु पीसीबी कनेक्टर केवल कम-करंट सिग्नल संचरण के लिए उपयुक्त होते हैं। वे लंबे समय तक उच्च-शक्ति भार सहन नहीं कर सकते।
बैरियर टर्मिनल ब्लॉक में मोटे शुद्ध तांबे के चालक संपर्क और प्रबलित स्क्रू संरचनाएं उपयोग की जाती हैं। संपर्क मजबूत और स्थिर होता है। निरंतर उच्च धारा के तहत भी यह आसानी से ढीला नहीं होता।
औद्योगिक बिजली लाइनों और मोटर ड्राइव वायरिंग के लिए, ये टर्मिनल ओवरहीटिंग और जलने की समस्याओं से बचाते हैं। ये यांत्रिक उपकरणों के मुख्य बिजली कनेक्शन के लिए सबसे व्यावहारिक विकल्प हैं।
3. कठोर कार्य परिस्थितियों के लिए मजबूत संरचना
अधिकांश औद्योगिक नियंत्रण उपकरण कंपन, धूल और तापमान परिवर्तन वाले वातावरण में काम करते हैं।
बैरियर टर्मिनल ब्लॉक मोटी अग्निरोधी प्लास्टिक की परत और उच्च-शक्ति वाले लॉकिंग स्क्रू से निर्मित होते हैं। इसकी समग्र संरचना मजबूत और टिकाऊ होती है। यह लंबे समय तक साइट पर उपयोग और बार-बार वायरिंग रखरखाव के लिए उपयुक्त है।
अधिकांश मॉडल वैकल्पिक पारदर्शी सुरक्षात्मक कवर के साथ आते हैं। फील्ड में उपयोग के दौरान, यह कवर कर्मचारियों को डिबगिंग के समय गलती से लाइव तारों को छूने से रोकता है। साथ ही, यह धूल और धातु के कणों को वायरिंग के गैप में गिरने से रोकता है, जिससे टर्मिनल कनेक्शनों का जीवनकाल बढ़ जाता है।
सामान्य औद्योगिक अनुप्रयोग परिदृश्य
बैरियर टर्मिनल ब्लॉक उन उपकरणों में व्यापक रूप से उपयोग किए जाते हैं जिनमें उच्च सुरक्षा और स्थिर बिजली आपूर्ति की आवश्यकता होती है:
विद्युत उपकरण: यूपीएस (अनइंटरप्टिबल पावर सप्लाई), स्विचिंग पावर सप्लाई उपकरण
औद्योगिक नियंत्रण: भारी मशीनरी नियंत्रण कैबिनेट, मोटर चालक उपकरण
घरेलू विद्युत उपकरण: बड़े सफेद घरेलू उपकरण जिन्हें स्थिर बिजली कनेक्शन की आवश्यकता होती है
परिवहन उद्योग: ऑटोमोटिव पावर डिस्ट्रीब्यूशन पैनल, रेलवे इलेक्ट्रिकल कंट्रोल सिस्टम
अपने उपकरण के लिए उपयुक्त बैरियर टर्मिनल ब्लॉक कैसे चुनें
इंजीनियरों को वास्तविक प्रोजेक्ट डिज़ाइन और कैबिनेट लेआउट के अनुसार टर्मिनलों का चयन करना होगा। चयन के मुख्य बिंदु इस प्रकार हैं:
सिंगल रो बनाम डबल रो टर्मिनल
सिंगल-रो बैरियर टर्मिनल सरल वायरिंग के साथ कैबिनेट के अंदरूनी स्थान को बचाते हैं। ये कम पावर सर्किट वाले उपकरणों के लिए उपयुक्त हैं।
दोहरी पंक्ति वाले डिज़ाइन समान इंस्टॉलेशन क्षेत्र में अधिक वायरिंग पॉइंट प्रदान करते हैं। ये सघन सर्किट आवश्यकताओं वाले कॉम्पैक्ट कंट्रोल कैबिनेट के लिए आदर्श हैं।
रेटेड वर्तमान मिलान
यह चयन का सबसे महत्वपूर्ण मानक है। टर्मिनल की रेटेड करंट को हमेशा उपकरण की वास्तविक अधिकतम लोड करंट से मिलाएं।
वास्तविक इंजीनियरिंग अनुभव के आधार पर, टर्मिनलों को लंबे समय तक पूर्ण भार पर न चलाएं। उचित करंट मार्जिन से हीटिंग के कारण होने वाली खराबी को प्रभावी ढंग से रोका जा सकता है।
स्थापना मोड चयन
यदि आपको सर्किट बोर्ड पर सीधे सोल्डरिंग करने की आवश्यकता है, तो पीसीबी माउंट टर्मिनल चुनें।
बाहरी कैबिनेट वायरिंग और ऑन-साइट असेंबली वायरिंग के लिए पैनल माउंट टर्मिनल चुनें। लचीले इंस्टॉलेशन प्रकार विभिन्न उपकरण संरचनात्मक डिज़ाइनों के अनुकूल होते हैं।
बैरियर टर्मिनल ब्लॉक के लिए अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: बैरियर टर्मिनल ब्लॉकों के पारदर्शी आवरण का कार्य क्या है?
ए: पारदर्शी सुरक्षात्मक आवरण एक बहुत ही उपयोगी उपकरण है। यह उपकरण निरीक्षण और रखरखाव के दौरान आकस्मिक विद्युत संपर्क को रोकता है। साथ ही, यह कार्यशाला के वातावरण में धूल, लोहे के बुरादे और नमी को भी रोकता है। यह वायरिंग टर्मिनलों को साफ रखता है और लंबे समय तक स्थिर विद्युत प्रदर्शन सुनिश्चित करता है।
Q2: क्या सिग्नल वायरिंग के लिए बैरियर टर्मिनल ब्लॉक का उपयोग किया जा सकता है?
ए: हालांकि ये टर्मिनल मुख्य रूप से बिजली वितरण सर्किट के लिए डिज़ाइन किए गए हैं, लेकिन ये विशेष कार्य परिस्थितियों में सिग्नल वायरिंग के लिए भी उपयुक्त हैं।
अत्यधिक कंपन वाले उपकरणों या सख्त सर्किट अलगाव की आवश्यकता वाले परिदृश्यों के लिए, बैरियर टर्मिनल सिग्नल क्रॉसस्टॉक और ढीले तारों से बचाव कर सकते हैं। कठोर औद्योगिक वातावरण में ये सामान्य सिग्नल टर्मिनलों की तुलना में अधिक स्थिर कनेक्शन प्रदान करते हैं।
Q3: क्या आप अनुकूलित बैरियर टर्मिनल ब्लॉक का समर्थन करते हैं?
ए: जी हाँ, हम एक पेशेवर टर्मिनल ब्लॉक निर्माता हैं। हम ग्राहक की परियोजना आवश्यकताओं के अनुसार टर्मिनल पोल संख्या, विशेष माउंटिंग एक्सेसरीज़ और विभिन्न पिन पिच को अनुकूलित कर सकते हैं।
हम विशेष नियंत्रण कैबिनेट और उपकरण डिजाइन की आवश्यकताओं से पूरी तरह मेल खाने के लिए गैर-मानक आकार संशोधन और संरचनात्मक अनुकूलन का समर्थन करते हैं।
विशेषता
सिंगल-रो बैरियर टर्मिनल ब्लॉक
डबल-रो बैरियर टर्मिनल ब्लॉक
मुख्य शक्ति
कम जगह घेरने वाला डिज़ाइन, सरल वायरिंग लेआउट
सीमित पीसीबी/पैनल स्थान के भीतर उच्च कनेक्शन घनत्व
आदर्श उपयोग का मामला
कम कनेक्शन बिंदुओं वाले डिज़ाइन, तंग रैखिक लेआउट
बोर्ड स्पेस सीमित होने पर मल्टी-सर्किट पावर डिस्ट्रीब्यूशन।
असेंबली विशेषताएँ
रखरखाव के दौरान प्रत्येक तार तक आसानी से पहुंच
सघन वायरिंग के कारण, भीड़भाड़ से बचने के लिए तारों की सावधानीपूर्वक रूटिंग आवश्यक है।
लागत प्रोफ़ाइल
कम चैनल कॉन्फ़िगरेशन के लिए कम यूनिट लागत
थोड़ी अधिक लागत, लेकिन उच्च इनपुट/आउटपुट संख्या वाले डिज़ाइनों के लिए अधिक मूल्य।
