औद्योगिक अनुप्रयोगों के लिए 5.08 मिमी प्लग-इन टर्मिनल ब्लॉक

प्रश्न 1: कैबिनेट पीसीबी निर्माण में 5.08 मिमी ओपन स्ट्रेट पिन टर्मिनल सबसे अच्छा कहाँ काम करते हैं?

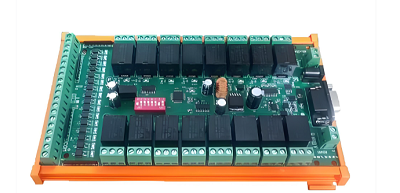

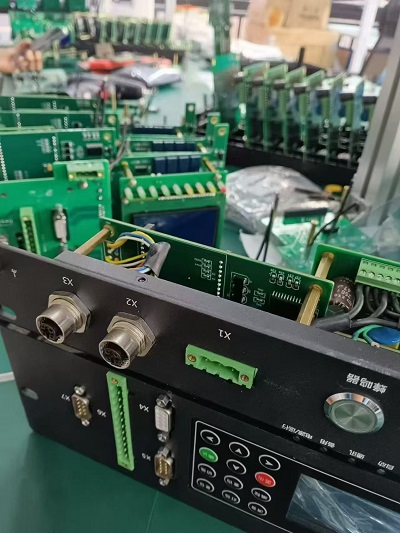

ए: खुले सीधे पिन सीधे पीसीबी पर सोल्डर किए जाते हैं। 5.08 मिमी पिच उच्च सिग्नल या कम पावर सर्किट के लिए पर्याप्त क्रीपेज दूरी प्रदान करती है। इंजीनियर इनका उपयोग पीएलसी आई/ओ बोर्ड, रिले मॉड्यूल और कैबिनेट की आंतरिक वायरिंग में करते हैं। खुले हाउसिंग डिज़ाइन से असेंबली के बाद तारों का दृश्य निरीक्षण आसान हो जाता है।

Q2: इन 5.08mm ओपन स्ट्रेट पिन टर्मिनल ब्लॉकों में किस साइज के तार फिट होते हैं?
ए: मानक संस्करण 0.2–2.5 मिमी² कंडक्टरों को सपोर्ट करते हैं। ठोस तार आसानी से लग जाते हैं। फंसे हुए तारों के लिए, लगाने से पहले तारों को कसकर मोड़ लें। इससे तांबे के ढीले तार नहीं निकलते जो कैबिनेट वायरिंग के दौरान शॉर्ट सर्किट का कारण बन सकते हैं।

Q3: ओपन स्ट्रेट पिन टर्मिनलों को माउंट करते समय हमें किन सोल्डरिंग समस्याओं पर ध्यान देना चाहिए?
ए: सोल्डरिंग के दौरान पिनों को ज़्यादा गरम न करें। ज़्यादा गर्मी से प्लास्टिक का आवरण विकृत हो जाता है और कॉन्टैक्ट स्प्रिंग कमज़ोर हो जाती हैं। प्रत्येक पिन पर ताप का समय सीमित रखें और सोल्डरिंग के बाद पिनों की संरेखण की जाँच करें। टेढ़ी पिनें उत्पादन लाइन पर प्लग के सुचारू रूप से जुड़ने में बाधा उत्पन्न करेंगी।

Q4: क्या 5.08 मिमी ओपन स्ट्रेट पिन टर्मिनल समान पिच वाले अन्य ब्रांडों के प्लग के साथ जुड़ सकते हैं?
ए: इनमें पिन की दूरी 5.08 मिमी समान है, लेकिन पिन की मोटाई, ओपन हाउसिंग प्रोफाइल और लॉकिंग फीचर्स निर्माता के अनुसार भिन्न होते हैं। विभिन्न ब्रांडों के बीच संगतता की गारंटी नहीं है। थोक कैबिनेट ऑर्डर देने से पहले हमेशा प्रोटोटाइप में नमूनों का परीक्षण करें।

प्रश्न 5: इन टर्मिनलों का चयन करने से पहले इंजीनियरों को किन महत्वपूर्ण विशिष्टताओं की पुष्टि करनी चाहिए?
ए: सबसे पहले रेटेड वोल्टेज और रेटेड करंट की जांच करें। इंसुलेशन की ज्वाला रोधी रेटिंग सत्यापित करें और सुनिश्चित करें कि पिन की लंबाई आपके पीसीबी की मोटाई से मेल खाती है।
