H15EDGKDH-3.5 पीसीबी टर्मिनल ब्लॉक कनेक्टर

H15EDGKDH-3.5 पीसीबी टर्मिनल ब्लॉक कनेक्टर

मूल संरचना और कार्य सिद्धांत

प्लग अनुभाग:

ऊष्मारोधी आवरण: आमतौर पर अग्निरोधी पीसी या नायलॉन सामग्री से बना होता है, सामान्य रंगों में सफेद, काला और नीला शामिल हैं।

धातु टर्मिनल: इसका मुख्य चालक घटक, जो आमतौर पर फॉस्फोर ब्रॉन्ज या पीतल से बना होता है, अच्छी लोच और चालकता रखता है, और इसकी सतह पर टिन या सोने की परत चढ़ी होती है। टर्मिनल पर एक स्प्रिंग क्लैम्पिंग संरचना होती है।

ऑपरेशन होल/पुश रॉड: प्रत्येक वायरिंग पोजीशन के बगल में एक छोटा सा छेद होता है, जिसमें एक विशेष वायर पिकिंग टूल (जो आमतौर पर टर्मिनल के साथ आता है) डाला जाता है, और वायर को छोड़ने के लिए आंतरिक स्प्रिंग प्लेट को नीचे दबाया जाता है।

गाइड कीज़ और बकल: पीसीबी नीडल सॉकेट के साथ सही संरेखण और सुरक्षित लॉकिंग सुनिश्चित करें।

1. प्रकार और ध्रुव

प्रकार: पीसीबी प्लगेबल टर्मिनल ब्लॉक

पोल:

कार्यप्रवाह (वायरिंग):

तार लगाना: सिरे छिले हुए ठोस तार (आमतौर पर 7-10 मिमी) या ठंडे दबाव वाले सिरे वाले बहु-लड़ीदार तारों को प्लग के संबंधित छेदों में सीधे लंबवत डालें जब तक कि "क्लिक" की आवाज न आए या तार आगे न बढ़ सके। आंतरिक स्प्रिंग प्लेट तार को मजबूती से पकड़ लेगी।

तार को बाहर निकालना: विशेष तार चुनने वाले उपकरण को संचालन छेद में डालें, स्प्रिंग प्लेट को दबाकर खोलें, और तार को आसानी से बाहर निकाला जा सकता है।

उपयोग के लिए सावधानियां

सही प्रकार के तार का प्रयोग सुनिश्चित करें: ठोस तारों का उपयोग करने या बहु-लड़ी तारों के लिए ट्यूबलर पूर्व-अछूते ठंडे दबाव वाले सिरों को लगाने की पुरजोर सलाह दी जाती है। बिना उपचारित बहु-लड़ी लचीले तारों को सीधे डालने से खराब संपर्क और खराबी की मुख्य समस्या होती है।

निर्धारित सीमा से अधिक उपयोग न करें: निर्धारित धारा से अधिक भार जोड़ना सख्त वर्जित है।

औजारों का उचित उपयोग: पुर्जे खोलते समय, तार निकालने के लिए उपयुक्त उपकरण का ही उपयोग करें और स्प्रिंग को नुकसान से बचाने के लिए नुकीली वस्तुओं से जोर से न खोलें।

सही जगह पर सुनिश्चित करें: तार डालते समय, सुनिश्चित करें कि यह पूरी तरह से अंदर चला गया है जब तक कि आपको पर्याप्त प्रतिरोध महसूस न हो।

2. सामग्रीकाप्लग करने योग्य टर्मिनल ब्लॉक

3. विद्युतकाप्लग करने योग्य टर्मिनल ब्लॉक

4.यांत्रिककाप्लग करने योग्य टर्मिनल ब्लॉक

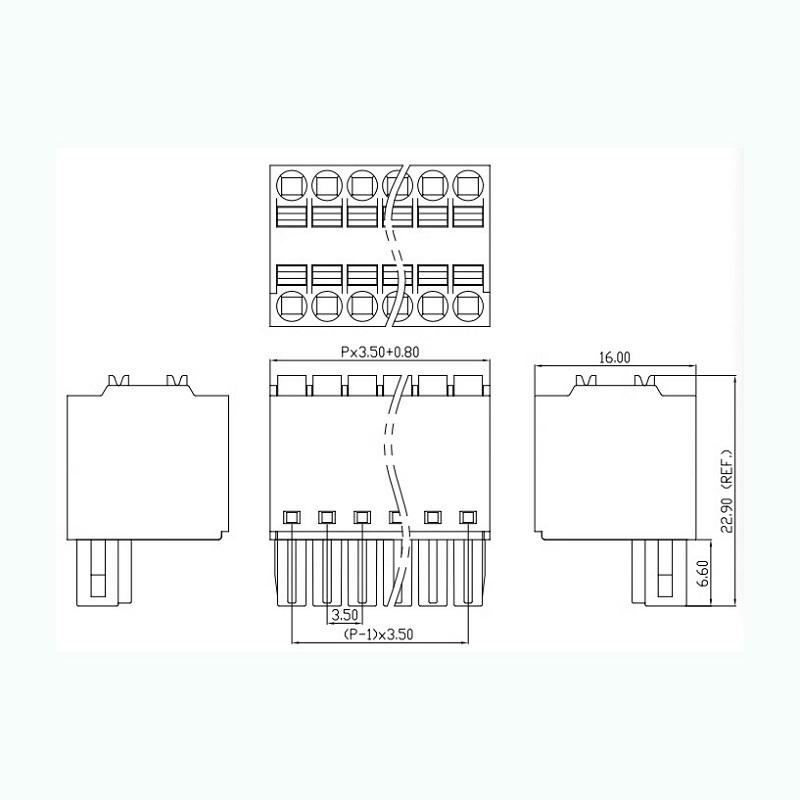

5. आयाम

6. लाभ

☑ विभिन्न प्रकार के सॉकेट के अनुकूल, डिवाइस का डिज़ाइन अत्यधिक लचीला है।
☑ कुंजी निर्धारण संबंधी आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त

मुख्य लाभ

अत्यधिक उच्च वायरिंग दक्षता: यही इसका सबसे बड़ा लाभ है। पेंच कसने और स्क्रूड्राइवर ढूंढने की झंझटों को दूर करके, वायरिंग की गति में 70% से अधिक की वृद्धि की गई है, जिससे यह बड़े पैमाने पर उत्पादन या त्वरित ऑन-साइट स्थापना और रखरखाव के लिए विशेष रूप से उपयुक्त है।

विश्वसनीय कंपन-रोधी: स्प्रिंग का दबाव स्थिर रहता है, और कंपन वाले वातावरण में यह आसानी से ढीला नहीं होता है, साधारण स्क्रू टर्मिनलों की तुलना में इसका प्रदर्शन बेहतर है (कंपन के कारण स्क्रू ढीले हो सकते हैं)।

उच्च घनत्व और सघनता: दोहरी पंक्ति का डिज़ाइन सीमित स्थान में बड़ी संख्या में कनेक्शन बिंदु प्रदान करता है, जिससे यह एलईडी डिस्प्ले मॉड्यूल और कंट्रोलर जैसे सीमित स्थान वाले उपकरणों के लिए आदर्श बन जाता है।

घटिया डिजाइन: प्लग और पिन होल्डर में आमतौर पर उल्टे डालने से रोकने के लिए गाइड कीज़ लगी होती हैं।

विश्वसनीय संपर्क: स्प्रिंग क्लैम्पिंग एकसमान और लंबे समय तक चलने वाला संपर्क दबाव, न्यूनतम ऑक्सीकरण और स्थिर संपर्क प्रतिरोध प्रदान करती है।

आसान रखरखाव: उपकरणों के उपयोग से, अन्य सर्किटों को अलग किए बिना किसी भी तार को जल्दी से बदला जा सकता है।

7. आवेदनकाप्लग करने योग्य टर्मिनल ब्लॉक

1. मोशन कंट्रोलर 2. थ्री-फेज पावर मीटर 3. माइक्रो कंप्यूटर सुरक्षा उपकरण 4. विद्युत उपकरण

5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण

8. पैकेजकाप्लग करने योग्य टर्मिनल ब्लॉक

हम उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं ताकि यह सुनिश्चित हो सके कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।

ये व्यापारिक शर्तें स्वीकार्य हैं: EXW, FOB, CFR, CIF।
