H15EDGVH-3.5 स्ट्रेट डबल रो टर्मिनल ब्लॉक

H15EDGVH-3.5 स्ट्रेट डबल रो टर्मिनल ब्लॉक

3.5 मिमी पिच वाला ड्यूल रो टर्मिनल कनेक्टर, विशेष रूप से पीसीबी अनुप्रयोगों के लिए डिज़ाइन किया गया है। इस उत्कृष्ट कनेक्टर में ड्यूल-रो, स्ट्रेट पिन कॉन्फ़िगरेशन है, जो आपके सर्किट बोर्ड पर सहज एकीकरण और परेशानी मुक्त सोल्डरिंग की सुविधा देता है।

1. प्रकार और ध्रुव

प्रकार: डबल रो टर्मिनल ब्लॉक

पोल:

यांत्रिक डिज़ाइन: हेडर में सीधे (ऊर्ध्वाधर) पिन होते हैं जिन्हें पीसीबी पर लंबवत रूप से माउंट करने के लिए डिज़ाइन किया गया है। पिन आमतौर पर वर्गाकार क्रॉस-सेक्शन (अक्सर 0.64 मिमी या 1.0 मिमी वर्गाकार) के होते हैं ताकि मानक फीमेल हाउसिंग या क्रिम्प टर्मिनलों के साथ सुरक्षित और गैस-टाइट कनेक्शन सुनिश्चित हो सके। ये विभिन्न सर्किट आकारों में उपलब्ध हैं, जिनमें 4 से 40 पिन (2x2 से 2x20) तक शामिल हैं।

निर्माण: उच्च तापमान प्रतिरोधी थर्मोप्लास्टिक इंसुलेटर (UL94V-0 रेटिंग) और फॉस्फोर ब्रॉन्ज या पीतल के संपर्कों से निर्मित। संपर्क सतह को आमतौर पर सोल्डर करने की क्षमता और जंग प्रतिरोध के लिए टिन की परत से लेपित किया जाता है, या सिग्नल स्तर के अनुप्रयोगों में उच्च विश्वसनीयता के लिए वैकल्पिक रूप से सोने की परत चढ़ाई जाती है।

2. सामग्रीकाप्लग करने योग्य टर्मिनल ब्लॉक

3. विद्युतकाप्लग करने योग्य टर्मिनल ब्लॉक

4.यांत्रिककाप्लग करने योग्य टर्मिनल ब्लॉक

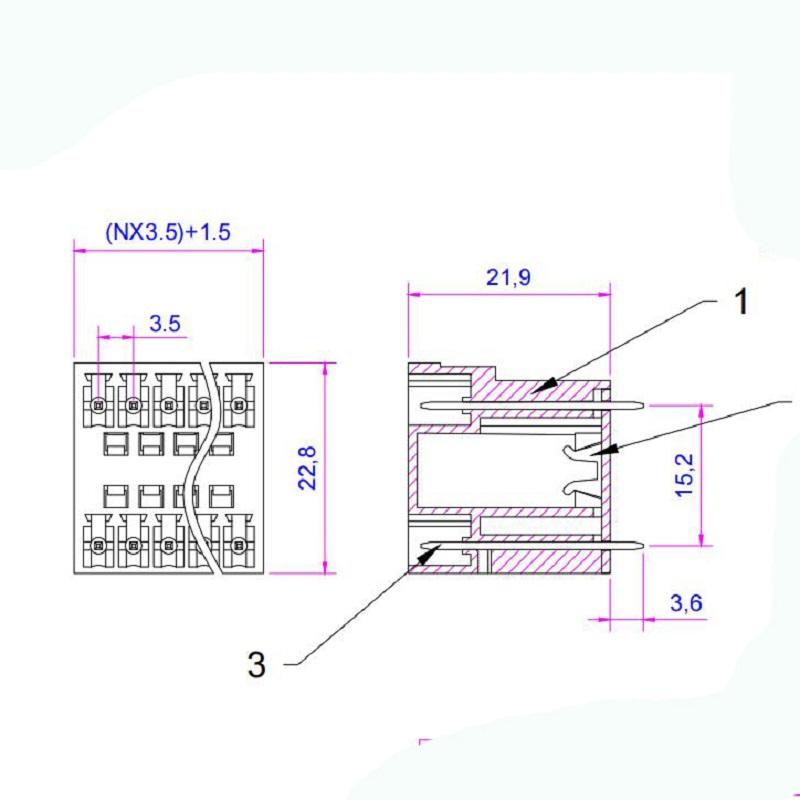

5. आयाम

6. लाभ

☑ विभिन्न प्रकार के सॉकेट के अनुकूल, डिवाइस का डिज़ाइन अत्यधिक लचीला है।
☑ कुंजी निर्धारण संबंधी आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त

अनुप्रयोग: पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) मॉड्यूल, औद्योगिक नियंत्रण प्रणाली, बिजली आपूर्ति, उपकरण और एलईडी लाइटिंग डिस्प्ले में उपयोग के लिए आदर्श। 3.5 मिमी पिच विशेष रूप से आई/ओ (इनपुट/आउटपुट) टर्मिनलों और सेंसर इंटरफेस में आम है।

मुख्य लाभ:

स्थान की बचत: असेंबली में आसानी के साथ पिन घनत्व का संतुलन बनाए रखता है।

सुरक्षित कनेक्शन: वेव सोल्डरिंग के बाद सीधे पिन पीसीबी को मजबूत यांत्रिक रूप से पकड़े रखते हैं।

मानक इंटरफ़ेस: उद्योग-मानक महिला कनेक्टरों और क्रिम्प हाउसिंग की एक विस्तृत श्रृंखला के साथ संगत।

7. पैकेज काप्लग करने योग्य टर्मिनल ब्लॉक

हम उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं ताकि यह सुनिश्चित हो सके कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।

ये व्यापारिक शर्तें स्वीकार्य हैं: EXW, FOB, CFR, CIF।

8. आवेदन काप्लग करने योग्य टर्मिनल ब्लॉक

1. मोशन कंट्रोलर 2. थ्री-फेज पावर मीटर 3. माइक्रो कंप्यूटर सुरक्षा उपकरण 4. विद्युत उपकरण

5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण

9. टर्मिनल ब्लॉक से संबंधित अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: औद्योगिक पीसीबी डिजाइन के लिए 3.5 मिमी दोहरी पंक्ति वाले सीधे पिन टर्मिनल ब्लॉक के मुख्य लाभ क्या हैं?

ए: 3.5 मिमी की दोहरी पंक्ति वाली सीधी पिन डिज़ाइन कॉम्पैक्ट आकार और वायरिंग क्षमता के बीच बेहतरीन संतुलन बनाती है। यह समान पीसीबी क्षेत्र में एकल-पंक्ति टर्मिनलों की तुलना में दोगुने कनेक्शन बिंदु प्रदान करती है। सीधी ऊर्ध्वाधर पिन मानक थ्रू-होल सोल्डरिंग को सपोर्ट करती हैं। यह लेआउट बोर्ड लेआउट को सरल बनाता है और वायरिंग को सुव्यवस्थित रखता है, जो मानकीकृत कंट्रोल कैबिनेट के बड़े पैमाने पर उत्पादन के लिए आदर्श है।

Q2: क्या 3.5 मिमी दोहरी पंक्ति वाली सीधी पिन संरचना दीर्घकालिक औद्योगिक कंपन वातावरण के लिए पर्याप्त रूप से स्थिर है?

जी हां, औद्योगिक स्तर के दोहरी पंक्ति वाले सीधे पिन टर्मिनल ठोस संरचनात्मक स्थिरता प्रदान करते हैं। इन पिनों में इंटीग्रल रिवेट और नर्ल्ड फिक्सिंग तकनीक का इस्तेमाल किया गया है। वेव सोल्डरिंग के दौरान ये ढीले या टेढ़े नहीं होते। वास्तविक फील्ड ऑपरेशन में, यह कठोर थ्रू-होल संरचना एसएमडी टर्मिनलों की तुलना में दैनिक उपकरण कंपन को कहीं बेहतर ढंग से सहन करती है, जिससे खराब संपर्क की समस्या से बचा जा सकता है।

Q3: क्या सघन दोहरी पंक्ति वाली 3.5 मिमी पिन व्यवस्था से इन्सुलेशन या क्रॉसस्टॉक की समस्याएँ उत्पन्न होंगी?

ए: नहीं। मानक 3.5 मिमी पिच एक स्थापित औद्योगिक विनिर्देश है। यह पर्याप्त क्रीपेज दूरी और विद्युत क्लीयरेंस सुनिश्चित करता है। पेशेवर टर्मिनल हाउसिंग स्वतंत्र अवरोधक इन्सुलेशन से सुसज्जित हैं। दोहरी पंक्ति वाली सघन वायरिंग में भी, यह पावर और सिग्नल सर्किट को प्रभावी ढंग से अलग करता है, जिससे सामान्य कम वोल्टेज वाले औद्योगिक उपकरणों के लिए क्रॉसस्टॉक और शॉर्ट-सर्किट के जोखिम को रोका जा सकता है।

Q4: क्या 3.5 मिमी दोहरी पंक्ति वाले सीधे पिन टर्मिनल ब्लॉक मानक स्वचालित सोल्डरिंग प्रक्रियाओं के साथ संगत हैं?

ए: पूरी तरह से अनुकूल। इन सीधे पिनों में उच्च समतलता डिज़ाइन है। यह सुनिश्चित करता है कि असेंबली के दौरान प्रत्येक पिन पीसीबी के छेदों में समान रूप से फिट हो। उच्च तापमान अग्निरोधी PA66 आवरण और टिन-प्लेटेड तांबे के पिनों से बने होने के कारण, ये वेव सोल्डरिंग और मैनुअल सोल्डरिंग दोनों के लिए पूरी तरह से उपयुक्त हैं। इससे बैच उत्पादन में दोषपूर्ण सोल्डरिंग की दर में काफी कमी आती है।

Q5: 3.5 मिमी दोहरी पंक्ति वाले सीधे पिन टर्मिनल ब्लॉक के लिए कौन से औद्योगिक परिदृश्य सबसे उपयुक्त हैं?

ए: इनका व्यापक रूप से मध्यम घनत्व वाले पीसीबी नियंत्रण उपकरणों में उपयोग किया जाता है। विशिष्ट उदाहरणों में छोटे पीएलसी मॉड्यूल, भवन स्वचालन नियंत्रक, सेंसर अधिग्रहण बोर्ड और सामान्य औद्योगिक नियंत्रण पैनल शामिल हैं। 3.5 मिमी पिच 5.0 मिमी टर्मिनलों की तुलना में अधिक स्थान-बचत प्रदान करती है, जिससे यह मध्यम वायरिंग आवश्यकताओं वाले कॉम्पैक्ट औद्योगिक उपकरणों के लिए लागत प्रभावी विकल्प बन जाता है।
