सुरक्षित वायर कनेक्शन के साथ 2.5 मिमी प्लग-इन पीसीबी टर्मिनल ब्लॉक

स्थान-बचत

इसका कॉम्पैक्ट 2.5 मिमी पिच डिजाइन सीमित पीसीबी स्थान पर उच्च-घनत्व वायरिंग को सक्षम बनाता है, जिससे यह लघु इलेक्ट्रॉनिक उपकरणों के लिए आदर्श बन जाता है।

आसान स्थापना और रखरखाव

प्लग करने योग्य संरचना वायरिंग और हटाने को आसान बनाती है, जिससे रखरखाव का समय काफी कम हो जाता है और यह उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है जिनमें मॉड्यूल को बार-बार बदलने की आवश्यकता होती है।

सुरक्षित और विश्वसनीय कनेक्शन

सुरक्षित क्रिम्पिंग सिस्टम यह सुनिश्चित करता है कि तार सुरक्षित रूप से जुड़े हुए हैं, जिससे ढीले कनेक्शन को रोका जा सकता है और समग्र विद्युत प्रदर्शन और सुरक्षा में सुधार होता है।

उच्च गुणवत्ता वाली सामग्री

उच्च तापमान प्रतिरोधी इन्सुलेशन और जंग प्रतिरोधी धातु संपर्क दीर्घकालिक स्थिरता और स्थायित्व सुनिश्चित करते हैं।

व्यापक अनुप्रयोग

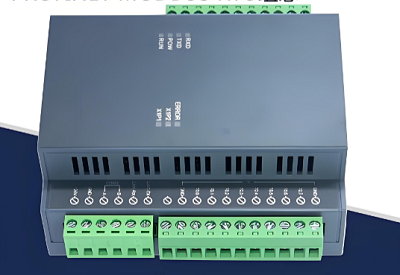

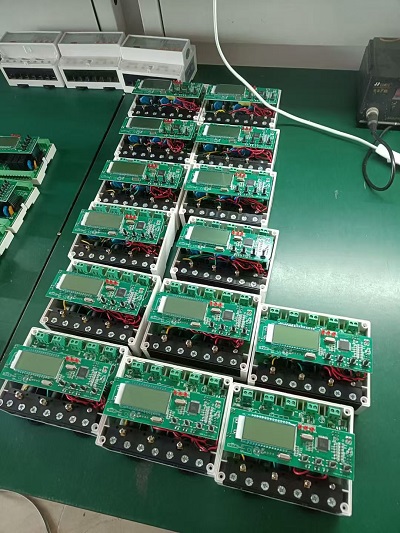

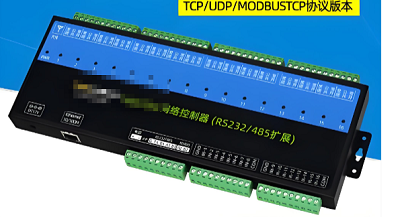

यह बिजली आपूर्ति, औद्योगिक नियंत्रण, स्वचालन प्रणाली, एलईडी ड्राइवर और संचार उपकरणों सहित इलेक्ट्रॉनिक और विद्युत उपकरणों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।

मजबूत अनुकूलता

यह विभिन्न व्यास के तारों को सपोर्ट करता है, और रेटेड रेंज के भीतर कम वोल्टेज सिग्नल और करंट दोनों को संचारित करने में सक्षम है, जिससे विविध परियोजना आवश्यकताओं को पूरा किया जा सकता है।

प्रश्न 1: कंट्रोल कैबिनेट परियोजनाओं में इंजीनियर आमतौर पर 2.5 मिमी डबल-रो प्लगेबल पिन हेडर का उपयोग कहाँ करते हैं?

ए: यह 2.5 मिमी पिच वाला एक कॉम्पैक्ट डबल-रो प्लग-इन कनेक्टर है।

यह सघन सिग्नल सर्किट के लिए पीसीबी की जगह बचाता है।

इंजीनियर इसका व्यापक रूप से उपयोग छोटे आकार के कंट्रोलर, सेंसर बोर्ड और कॉम्पैक्ट आई/ओ मॉड्यूल के लिए करते हैं।

प्लग-इन डिज़ाइन की मदद से आप वायरिंग हार्नेस को मेन बोर्ड से जल्दी अलग कर सकते हैं।

कैबिनेट की मरम्मत के दौरान, आप प्रत्येक तार बिंदु को दोबारा जोड़ने के बजाय पूरे तार समूह को ही अनप्लग कर सकते हैं।

यह मुख्य रूप से कम वोल्टेज वाले सिग्नल लूप को संभालता है, न कि भारी-भरकम पावर लोड को।

Q2: 2.5 मिमी डबल-रो प्लगेबल टर्मिनल सिस्टम के लिए कौन सी विद्युत रेटिंग और वायर रेंज लागू होती है?

ए: विशिष्ट कार्यशील मान: आईईसी और यूएल शर्तों के तहत प्रति पिन 300 वोल्ट, 6-8 ए।

उपयुक्त तार का आकार 0.2-1.0 मिमी² ठोस या फंसे हुए चालकों को कवर करता है।

महीन तार वाले तारों के लिए वायर फेरूल का उपयोग करने की सलाह दी जाती है।

इन कॉम्पैक्ट संपर्कों के माध्यम से मोटर पावर आउटपुट न चलाएं।

जमीनी हकीकत: ज्यादातर अस्थिर कनेक्शन हेडर की खराबी के कारण नहीं, बल्कि छोटे आकार के फेरूल या तारों की अनुचित तरीके से छीलने के कारण होते हैं।

Q3: 2.5 मिमी डबल-रो प्लगेबल पिन हेडर के साथ असेंबली में अक्सर कौन सी गलतियाँ होती हैं?

ए: 2.5 मिमी डबल-रो संस्करणों में पिन की दूरी कम होती है।

उत्पादन असेंबली के दौरान मुड़ी हुई पिन सबसे आम समस्याओं में से एक है।

आंशिक मिलान से छिपी हुई रुक-रुक कर होने वाली त्रुटियां उत्पन्न होती हैं जिन्हें मौके पर ही ठीक करना मुश्किल होता है।

प्लग को जबरदस्ती न लगाएं। ज़ोर से धक्का देने से पिन मुड़ जाती हैं और प्लास्टिक के आवरण को नुकसान पहुंचता है।

डालने के बाद सुनिश्चित करें कि वह पूरी तरह से बैठ गया है। आपको एक स्पष्ट लॉक-इन क्लिक की आवाज़ सुनाई देनी चाहिए।

केबल हार्नेस पर अत्यधिक खिंचाव बल लगाने से बचें; लगातार तनाव के कारण सोल्डर जोड़ टूट सकते हैं।

Q4: क्या मैं अलग-अलग विक्रेताओं से 2.5 मिमी डबल-रो प्लगेबल हेडर और प्लग को मिला सकता हूँ?

ए: 2.5 मिमी एक मानक पिच है, इसलिए पुर्जे भौतिक रूप से एक दूसरे के साथ फिट हो सकते हैं।

लेकिन पिन की मोटाई, संपर्क की गहराई और लॉकिंग ज्यामिति निर्माताओं के बीच भिन्न होती है।

विभिन्न ब्रांडों के उत्पादों के संयोजन से कैबिनेट के अंदर कंपन और तापमान में उतार-चढ़ाव के कारण खराब संपर्क का खतरा रहता है।

बड़े पैमाने पर कैबिनेट निर्माण के लिए एक ही आपूर्तिकर्ता से प्लग-हेडर जोड़े का उपयोग करें।

यदि विभिन्न ब्रांडों के बीच मिलान से बचा नहीं जा सकता है, तो बड़े पैमाने पर उत्पादन से पहले कंपन और थर्मल चक्र का पूर्ण सत्यापन करें।

Q5: 2.5 मिमी डबल-रो प्लगेबल पिन हेडर के लिए आपको कौन से इनकमिंग और कमीशनिंग चेक चलाने चाहिए?

ए: आने वाले बैचों में पिन की सीधी स्थिति की जांच करें। झुकी हुई या विकृत पिन वाली इकाइयों को अस्वीकार करें।

यह सुनिश्चित कर लें कि प्लग बिना अटके आसानी से लग और निकल रहे हों।

कैबिनेट चालू करते समय, प्लग के पूरी तरह से जुड़ने की पुष्टि करें।

लॉकिंग की स्थिति की पुष्टि करने के लिए वायरिंग को हल्के से खींचकर देखें।

धातु की धूल और कैबिनेट काटने के मलबे को संपर्क क्षेत्रों से दूर रखें।

पतले पिनों के बीच मौजूद छोटे धातु के कण बाद में उपयोग के दौरान छिपे हुए शॉर्ट-सर्किट के खतरे पैदा कर सकते हैं।
