एक मानक 3.81 मिमी पिच अधिकांश पीसीबी डिजाइनों के साथ अनुकूलता सुनिश्चित करती है। उच्च गुणवत्ता वाले इन्सुलेशन सामग्री और टिकाऊ धातु संपर्कों से निर्मित इसकी मजबूत संरचना, लंबे समय तक संचालन और बार-बार लगाने और निकालने पर भी ढीली नहीं होती है। इसकी स्थापना सरल है, जिससे स्क्रू या प्लग-इन के माध्यम से इसे जल्दी से कसना संभव हो जाता है, जिससे असेंबली का समय कम हो जाता है।
मद संख्या :
H15EDGAM-3.81भुगतान :
T/Tउत्पाद की उत्पत्ति :
Chinaरंग :

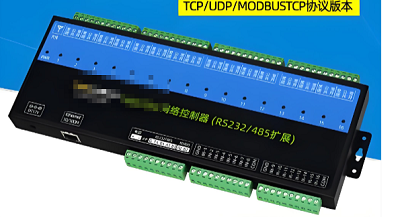

green ,we can also make other color if meet moqयह 3.81 मिमी पीसीबी टर्मिनल कनेक्टर ब्लॉक उच्च स्थायित्व के साथ आता है और सर्किट बोर्ड कनेक्शन के लिए विशेष रूप से डिज़ाइन किया गया एक प्रीमियम टर्मिनल ब्लॉक है। यह मानक 3.81 मिमी पिच का उपयोग करता है और अधिकांश पीसीबी डिज़ाइन और घटकों के साथ संगत है, जिससे यह औद्योगिक उपकरण, स्मार्ट होम और पावर मॉड्यूल सहित विभिन्न अनुप्रयोगों के लिए आदर्श है।
प्रकार: पीसीबी टर्मिनल ब्लॉक
पोल:
| 2 पिन टर्मिनल ब्लॉक | 3 पिन टर्मिनल ब्लॉक | 4 पिन टर्मिनल ब्लॉक | 5 पिन टर्मिनल ब्लॉक | 6 पिन टर्मिनल ब्लॉक | 7 पिन टर्मिनल ब्लॉक |
| 8 पिन टर्मिनल ब्लॉक | 9 पिन टर्मिनल ब्लॉक | 10 पिन टर्मिनल ब्लॉक | 11 पिन टर्मिनल ब्लॉक | 12 पिन टर्मिनल ब्लॉक | 13 पिन टर्मिनल ब्लॉक |
| 14 पिन टर्मिनल ब्लॉक | 15 पिन टर्मिनल ब्लॉक | 16 पिन टर्मिनल ब्लॉक | 17 पिन टर्मिनल ब्लॉक | 18 पिन टर्मिनल ब्लॉक | 19 पिन टर्मिनल ब्लॉक |
| 20 पिन टर्मिनल ब्लॉक | 21 पिन टर्मिनल ब्लॉक | 22 पिन टर्मिनल ब्लॉक | 23 पिन टर्मिनल ब्लॉक | 24 पिन टर्मिनल ब्लॉक |
| आवास | PA66, UL94V-0 |
| पिन हेडर | तांबे की मिश्र धातु, टिन चढ़ाया हुआ |
| रेटेड वोल्टेज | यूएल आईईसी 300V 250V |
| वर्तमान मूल्यांकित | 8ए 7ए |
| संपर्क प्रतिरोध | 20mΩ (अधिकतम) |
| इन्सुलेशन प्रतिरोध | 500MΩ/DC500V |
| सहन वोल्टेज | एसी 1500V/1 मिनट |
| तापमान सीमा | -40℃~ +105℃ |
| मैक्स सोल्डरिंग | +250, 5 सेकंड के लिए। |
ए: यह माउंटिंग फ्लैंज वाला एक समकोण डबल-रो कनेक्टर है।
फ्लैंज को पीसीबी या धातु के माउंटिंग ब्रैकेट से स्क्रू की सहायता से जोड़ा जाता है।
केबल खींचने का तनाव सोल्डर जोड़ों पर नहीं, बल्कि फ्लैंज पर पड़ता है।
समकोण लेआउट कॉम्पैक्ट कंट्रोल यूनिट के अंदर गहराई की जगह बचाता है।

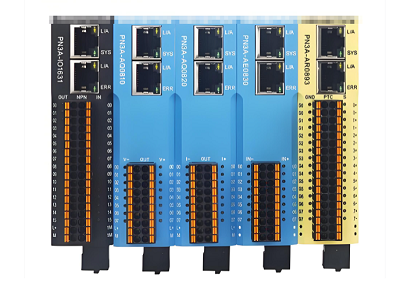

इसका व्यापक रूप से उपयोग छोटे पीएलसी बोर्ड, सिग्नल अधिग्रहण मॉड्यूल और कॉम्पैक्ट आई/ओ सर्किट के लिए किया जाता है।
आप त्वरित फील्ड मेंटेनेंस के लिए पूरे वायरिंग हार्नेस को अनप्लग कर सकते हैं।
इसे कम वोल्टेज वाले सिग्नल लूप के लिए डिज़ाइन किया गया है, न कि भारी पावर लोड के लिए।
ए: विशिष्ट रेटिंग: आईईसी और यूएल स्थितियों के तहत प्रति संपर्क 300 वोल्ट, 8-10 ए।
यह 0.5-1.5 मिमी² ठोस या फंसे हुए तारों के साथ काम करता है।
महीन रेशेदार चालकों के लिए वायर फेरूल का उपयोग किया जाना चाहिए।
मोटर के उच्च-शक्ति वाले सर्किट को इन टर्मिनलों से न जोड़ें।
वास्तविक दुनिया से मिली प्रतिक्रिया से पता चलता है कि कनेक्शन की अधिकांश विफलताएं खराब वायरिंग के कारण होती हैं, न कि कंपोनेंट की खराबी के कारण।
ए: फ्लैंज स्क्रू को जरूरत से ज्यादा कसना एक आम गलती है।
अत्यधिक बल लगाने से प्लास्टिक का आवरण टूट सकता है या पीसीबी विकृत हो सकती है।
यह सुनिश्चित करें कि फ्लेंज के सिरे माउंटिंग सतहों के साथ सपाट रूप से लगे हों।
धातु के ब्रैकेट के छेदों से नुकीले किनारों को हटा दें। नुकीले किनारे छिपे हुए यांत्रिक तनाव पैदा करते हैं।
प्लग को जबरदस्ती न धकेलें। अधिक दबाव डालने से पिन मुड़ सकती हैं या लॉकिंग सिस्टम खराब हो सकता है।
संभोग के बाद सुनिश्चित करें कि वह पूरी तरह से बैठ गया है। आपको एक स्पष्ट लॉक होने की क्लिक सुनाई देनी चाहिए।
कनेक्टर पर सीधे केबल खींचने से बचें; इससे सोल्डर पॉइंट टूट सकते हैं।
ए: 3.81 मिमी एक मानक पिच है, इसलिए पुर्जे यांत्रिक रूप से फिट हो सकते हैं।
लेकिन पिन की मोटाई, संपर्क की गहराई, फ्लेंज के आयाम और स्प्रिंग का दबाव अलग-अलग ब्रांडों में भिन्न होते हैं।
विभिन्न ब्रांडों के उत्पादों के संयोजन से कैबिनेट के कंपन और तापमान में उतार-चढ़ाव के बाद रुक-रुक कर संपर्क हो सकता है।
बड़े पैमाने पर कैबिनेट उत्पादन के लिए एक ही आपूर्तिकर्ता से मेल खाने वाले हेडर-प्लग सेट का उपयोग करें।
यदि विभिन्न ब्रांडों का उपयोग अपरिहार्य है, तो बड़े पैमाने पर तैनाती से पहले कंपन और थर्मल-साइकिल परीक्षण करें।
ए: आने वाले बैचों में पिन की सीधी स्थिति की जांच करें। मुड़ी हुई पिन आंशिक मिलान और अस्थिर सिग्नल का कारण बनती हैं।
फ्लैंज माउंटिंग होल में विकृति की जांच करें।
सुनिश्चित करें कि प्लग बिना अटके आसानी से लगता और निकलता है।
कैबिनेट चालू करते समय, वायर्ड केबलों पर हल्के खिंचाव परीक्षण करें।
