औद्योगिक वायरिंग के लिए 3.81 मिमी इलेक्ट्रिकल स्क्रू कनेक्टर ब्लॉक

प्रश्न 1: 5.08 फीड-थ्रू टर्मिनल ब्लॉक कैबिनेट निर्माण की किन समस्याओं का समाधान करता है?

ए: यह कैबिनेट की दीवारों के माध्यम से सीधे सिग्नल और कम-शक्ति वाले सर्किट को पारित करता है।

आपको केबल को छीलने की झंझट, अतिरिक्त जोड़ और हीट-श्रिंक जॉइंट्स से छुटकारा मिल जाता है।

पैनल असेंबली और फील्ड सर्विस के दौरान, आप कैबिनेट के आंतरिक वायरिंग को बाहरी फील्ड वायरिंग से अलग कर सकते हैं।

यदि आपको कैबिनेट का दरवाजा खोलना हो या आंतरिक मॉड्यूल को हटाना हो, तो आपको हर तार को दोबारा जोड़ने की बजाय बस प्लग निकालना होगा।

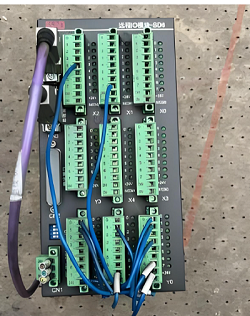

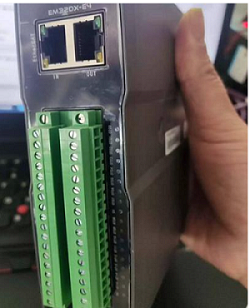

अधिकांश ओईएम इसका उपयोग पीएलसी इनपुट/आउटपुट, सेंसर लाइनों और छोटे एक्चुएटर नियंत्रण लूपों के लिए करते हैं।

Q2: 5.08 फीड-थ्रू टर्मिनलों के लिए मुझे किस आकार के तार और विद्युत रेटिंग का ध्यान रखना चाहिए?

ए: 0.5-2.5 मिमी² ठोस या फंसे हुए तार (AWG 24-14) का ही उपयोग करें।

आईईसी और यूएल मानकों के अनुसार मानक रेटिंग लगभग 300 वोल्ट / 15 ए है।

इन ब्लॉकों के माध्यम से पूर्ण शक्ति वाले मोटर सर्किट न चलाएं।

जमीनी अनुभव से पता चलता है कि अत्यधिक गर्मी लगभग हमेशा उत्पाद दोषों के कारण नहीं बल्कि बड़े आकार के केबलों या खराब तरीके से कसे गए स्क्रू के कारण होती है।

Q3: 5.08 फीड-थ्रू टर्मिनल स्क्रू पर मुझे किस टॉर्क वैल्यू का उपयोग करना चाहिए?

ए: सामान्य एम3 स्क्रू संस्करणों के लिए 0.5-0.6 एनएम का लक्ष्य रखें।

वास्तविक जीवन में होने वाली दो तरह की गलतियाँ अक्सर होती रहती हैं।

बहुत कम टॉर्क के कारण ढीले कनेक्शन बनते हैं जो कंपन के कारण गर्म हो जाते हैं।

अत्यधिक बल लगाने से प्लास्टिक का आवरण टूट सकता है या आंतरिक पीतल के धागे घिस सकते हैं।

उत्पादन लाइनों पर टॉर्क-नियंत्रित स्क्रूड्राइवर का उपयोग करें।

साइट पर काम करते समय, इसे अच्छी तरह से कसें और थोड़ा सा अतिरिक्त घुमाव दें - इसे ज़ोर से न कसें।

Q4: क्या अलग-अलग ब्रांड के 5.08 फीड-थ्रू टर्मिनल ब्लॉक आपस में मज़बूती से जुड़ सकते हैं?

ए: 5.08 मिमी एक मानक पिच है, लेकिन विक्रेताओं के बीच यांत्रिक और प्लेटिंग में अंतर मौजूद हैं।

पिन की दूरी भौतिक रूप से तो ठीक बैठती है, लेकिन हाउसिंग लैच के आयाम, संपर्क स्प्रिंग का दबाव और पिन की मोटाई भिन्न हो सकती है।

अलग-अलग चीजों को मिलाकर इस्तेमाल करने से कंपन या तापमान में उतार-चढ़ाव के बाद संपर्क में रुकावट आ सकती है।

सर्वोत्तम तरीका: प्रत्येक कैबिनेट परियोजना के लिए एक ही आपूर्तिकर्ता से मेल खाने वाले जोड़े का उपयोग करें।

यदि आपको क्रॉस-मेटिंग करनी ही है, तो बड़े पैमाने पर उत्पादन से पहले कंपन और थर्मल चक्र सत्यापन करें।

Q5: 5.08 फीड-थ्रू टर्मिनलों के लिए कैबिनेट कट-आउट काटते समय मुझे किन स्थापना संबंधी कमियों पर ध्यान देना चाहिए?

ए: आपूर्तिकर्ता द्वारा दिए गए कट-आउट ड्राइंग का ठीक से पालन करें। बहुत बड़े कट-आउट से फ्लैंज की फिटिंग कमजोर हो जाती है और आईपी सीलिंग टूट जाती है।

कैबिनेट के छेदों पर मौजूद नुकीले धातु के किनारों को चिकना कर लें। नुकीले किनारे इंस्टॉलेशन के दौरान टर्मिनल के प्लास्टिक को खरोंच सकते हैं।

आस-पास के पुर्जों के चारों ओर पर्याप्त जगह छोड़ें। माउंट करने के बाद भी आपको स्क्रू टर्मिनलों तक पहुंचने के लिए स्क्रूड्राइवर की आवश्यकता होगी।

फ्लेंज के स्क्रू कसने से पहले अलाइनमेंट की जांच कर लें। गलत अलाइनमेंट से हाउसिंग पर दबाव पड़ता है और बाद में उपयोग के दौरान अप्रत्यक्ष क्षति हो सकती है।
