स्क्रू, स्प्रिंग, स्क्रूलेस और प्लग करने योग्य पीसीबी टर्मिनल ब्लॉकयह लेख आपको सही चुनाव करने में मदद करने के लिए लागत, असेंबली की गति, कंपन प्रतिरोध और फील्ड सर्विसिबिलिटी का विस्तृत विश्लेषण प्रस्तुत करता है।किसी भी औद्योगिक इलेक्ट्रॉनिक्स उत्पादन लाइन से गुजरें, और आप देखेंगे कि लगभग आधे कंट्रोल बोर्ड और पावर मॉड्यूल पर पीसीबी टर्मिनल ब्लॉक लगे होते हैं। अधिकांश डिज़ाइन और खरीद टीमें टर्मिनल ब्लॉकों को साधारण कमोडिटी पार्ट्स के रूप में देखती हैं। वे अक्सर सबसे कम लागत वाला विकल्प चुनकर BOM (बोर्ड ऑफ मैटेरियल्स) के साथ आगे बढ़ जाती हैं। लेकिन इस लापरवाही भरे चयन से वास्तविक जमीनी समस्याएं उत्पन्न होती हैं।स्क्रू, स्प्रिंग, स्क्रूलेस और प्लगेबल टर्मिनल ब्लॉक के बीच का अंतर केवल कंपोनेंट की लागत तक ही सीमित नहीं है। यह उत्पादन क्षमता, उपकरणों की दीर्घकालिक विश्वसनीयता, कंपन सहनशीलता और साइट पर किए जाने वाले रखरखाव के वर्षों को प्रभावित करता है।यह व्यावहारिक औद्योगिक तुलना मार्गदर्शिका चार प्रमुख टर्मिनल ब्लॉक प्रकारों को कवर करती है। हम वास्तविक विनिर्माण और फील्ड सेवा के अनुभवों का उपयोग करके आपके कंट्रोल कैबिनेट और औद्योगिक उपकरण परियोजनाओं के लिए सर्वोत्तम विकल्प चुनने में आपकी सहायता करते हैं।पीसीबी टर्मिनल ब्लॉक के 4 मुख्य प्रकारों का अवलोकनप्रत्येक टर्मिनल ब्लॉक यह डिज़ाइन अलग-अलग उत्पादन और फील्ड परिदृश्यों के लिए उपयुक्त है। विस्तृत तुलना से पहले, हम प्रत्येक प्रकार के मूल कार्य सिद्धांतों और उद्योग में उपयोग होने वाले खोज शब्दों को स्पष्ट करते हैं।स्क्रू टर्मिनल ब्लॉकयह सबसे पारंपरिक और व्यापक रूप से उपयोग किया जाने वाला डिज़ाइन है। धातु की क्लैंप प्लेट को स्क्रू टॉर्क द्वारा कस कर छिले हुए तारों को मजबूती से फिक्स किया जाता है। इसमें उन्नत तकनीक और सभी विशिष्टताओं का समावेश है। उद्योग में आमतौर पर इस्तेमाल होने वाले खोज शब्द हैं "पीसीबी स्क्रू टर्मिनल ब्लॉक" और "स्क्रू टर्मिनल ब्लॉक कनेक्टर"।स्प्रिंग टर्मिनल ब्लॉकइसमें मैनुअल स्क्रू लॉकिंग की जगह एक अंतर्निर्मित स्प्रिंग केज लगा है। तारों को स्प्रिंग के तनाव के विपरीत डाला जाता है और वे स्वचालित रूप से फिक्स हो जाते हैं। अधिकांश मॉडलों में किसी उपकरण की आवश्यकता नहीं होती है, जिससे तेज़ और स्थिर वायरिंग संभव हो पाती है।स्क्रूलेस टर्मिनल ब्लॉकस्प्रिंग-आधारित संरचनाओं का एक उन्नत संस्करण, जो मुख्य रूप से लीवर या पुश बटन द्वारा संचालित होता है। लीवर खोलें, तार डालें और लॉक करने के लिए बंद कर दें। "स्क्रूलेस टर्मिनल ब्लॉक" और "स्क्रूलेस टर्मिनल" कीवर्ड इस संपूर्ण उत्पाद श्रृंखला को कवर करते हैं, जो उच्च दक्षता वाले वायरिंग परिदृश्यों के लिए आदर्श है। प्लग करने योग्य टर्मिनल ब्लॉकयह दो भागों वाली एक अलग की जा सकने वाली संरचना है, जिसमें पीसीबी पर सोल्डर किया हुआ एक फिक्स्ड हेडर और एक अलग किया जा सकने वाला वायर प्लग शामिल है। पूरे वायर हार्नेस को बिना किसी एक कोर की वायरिंग बदले एक साथ प्लग इन और अनप्लग किया जा सकता है। लोकप्रिय खोज शब्द: "प्लग करने योग्य पीसीबी टर्मिनल ब्लॉक" और "प्लग करने योग्य टर्मिनल ब्लॉक कनेक्टर"। बैरियर टर्मिनल ब्लॉकयह एक विशेष प्रकार का स्क्रू-टाइप टर्मिनल है जिसमें आसन्न ध्रुवों के बीच स्वतंत्र प्लास्टिक आइसोलेशन बैरियर लगे होते हैं। यह पर्याप्त क्रीपेज और क्लीयरेंस दूरी प्रदान करता है, और उच्च-वोल्टेज औद्योगिक विद्युत वितरण परिदृश्यों के लिए उपयुक्त है। "बैरियर स्क्रू टर्मिनल ब्लॉक" औद्योगिक क्षेत्र में व्यापक रूप से उपयोग किया जाने वाला शब्द है। टर्मिनल ब्लॉक की पूर्ण-आयाम तुलना तालिकात्वरित चयन और बीओएम मूल्यांकन के लिए, हम सभी मुख्यधारा के मॉडलों की लागत, असेंबली दक्षता, कंपन प्रतिरोध, फील्ड मेंटेनेंस क्षमता और वायर कम्पैटिबिलिटी सहित प्रमुख संकेतकों का सारांश प्रस्तुत करते हैं। टर्मिनल ब्लॉक प्रकारइकाई लागत स्तरअसेंबली गतिकंपन और झटके से बचावक्षेत्र सेवायोग्यतावायर गेज टॉलरेंससर्वोत्तम औद्योगिक अनुप्रयोग परिदृश्यस्क्रू प्रकारसबसे कमसबसे धीमा (उपकरण पर निर्भर)औसत (समय के साथ ढीला होने की संभावना)खराब स्थिति (तार को पूरी तरह से पुनः जोड़ने की आवश्यकता है)चौड़ा (24–12 AWG, उच्च सहनशीलता)उच्च मात्रा वाले कम लागत के उपकरण, स्थिर इनडोर नियंत्रण कैबिनेट, लागत-संवेदनशील परियोजनाएँस्प्रिंग/पेंच रहित प्रकारमध्यम (स्क्रू प्रकार की तुलना में +20%~50%)बहुत तेज़ (बिना किसी उपकरण के वायरिंग)उत्कृष्ट (स्वयं लॉक होने वाला कंपन रोधी)मध्यम (तेजी से री-वायरिंग, कोई अभिन्न अंग को अलग करने की आवश्यकता नहीं)संकीर्ण (केवल निश्चित व्यास सीमा के लिए)बड़े पैमाने पर उत्पादन लाइनें, मोटर उपकरण, वाहन-आधारित/रेलवे औद्योगिक उपकरणप्लग करने योग्य प्रकारउच्चतम (दोहरे भाग वाली संरचना)तेज़ वायरिंग, धीमी प्रारंभिक असेंबलीअच्छा (स्थिर प्रजनन संरचना)उत्कृष्ट (एक क्लिक में हार्नेस को अलग करना)प्लग के आंतरिक टर्मिनेशन प्रकार पर निर्भर करता हैक्षेत्र में रखरखाव किए जाने वाले उपकरण, मॉड्यूलर नियंत्रण बोर्ड, प्रतिस्थापन योग्य औद्योगिक मॉड्यूलबैरियर स्क्रू प्रकारमध्यम ऊँचाईधीमी मैनुअल असेंबलीअच्छी (स्थिर दबाव-सहने वाली संरचना)मध्यमचौड़ा, उच्च धारा वाले मोटे तारों के लिए उपयुक्तउच्च वोल्टेज विद्युत वितरण, मोटर नियंत्रण, नई ऊर्जा इन्वर्टर उपकरण लागत विश्लेषण: न्यूनतम घटक लागत का अर्थ न्यूनतम कुल लागत नहीं होता।स्क्रू टर्मिनल ब्लॉक की प्रति इकाई लागत सबसे कम होती है। इनकी परिपक्व संरचना और मानकीकृत उत्पादन प्रक्रिया इन्हें उच्च मात्रा में बीओएम मिलान के लिए सबसे किफायती विकल्प बनाती है।स्प्रिंग और स्क्रूलेस टर्मिनल ब्लॉक की कीमत प्रति पोल 20% से 50% तक अधिक होती है। सटीक स्प्रिंग स्टील के पुर्जे और अनुकूलित प्लास्टिक के आवरण निर्माण लागत को बढ़ाते हैं।प्लग करने योग्य टर्मिनल ब्लॉक सबसे महंगे होते हैं। इनमें हेडर और प्लग की दोहरी संरचना होती है, और इनके लिए मिलान सहनशीलता की आवश्यकताएं अधिक सख्त होती हैं।ऑन-साइट इंजीनियरिंग के दृष्टिकोण से, घटक इकाई लागत भ्रामक है। स्क्रू ब्लॉक में प्रत्येक पोल के लिए मैन्युअल स्क्रूड्राइवर की आवश्यकता होती है। हजारों बड़े पैमाने पर उत्पादित बोर्डों के लिए, संचित श्रम लागत स्प्रिंग या स्क्रूलेस ब्लॉकों के मूल्य अंतर से कहीं अधिक होती है। थोड़े अधिक महंगे टूल-फ्री मॉडल चुनने से कुल उत्पादन लागत में प्रभावी रूप से कमी आती है। संयोजन गति: उपकरण-मुक्त संरचनाएं बड़े पैमाने पर उत्पादन में अग्रणी हैंनॉन-स्क्रू टर्मिनल ब्लॉक का सबसे बड़ा फायदा इसकी असेंबली दक्षता है।स्क्रू टर्मिनल ब्लॉकों के लिए, प्रत्येक स्वतंत्र पोल को बार-बार संचालन की आवश्यकता होती है: तार डालना, स्क्रूड्राइवर से कसना और टॉर्क की जाँच करना। 12-पिन टर्मिनल ब्लॉक के लिए 12 स्वतंत्र कसने के चरणों की आवश्यकता होती है। यह स्वचालित और मैनुअल असेंबली लाइनों पर काम करने की गति को बुरी तरह से सीमित कर देता है।स्प्रिंग टर्मिनल ब्लॉक सीधे तार डालने और स्वचालित रूप से कसने की सुविधा प्रदान करते हैं। लीवर-शैली के स्क्रूलेस ब्लॉकों को केवल सरल तरीके से खोलना, तार डालना और बंद करना होता है। प्रत्येक वायरिंग प्रक्रिया में एक सेकंड से भी कम समय लगता है।बड़े पैमाने पर उपयोग होने वाले औद्योगिक और वाणिज्यिक उपकरणों के लिए, स्प्रिंग और स्क्रूलेस ब्लॉक से होने वाली श्रम लागत की बचत, घटकों की अधिक लागत की भरपाई पूरी तरह से कर देती है। छोटे बैच में निर्मित कस्टम कैबिनेट उपकरणों के लिए, दक्षता का अंतर नगण्य है। कंपन प्रतिरोध: विश्वसनीयता का सबसे कम आंका जाने वाला संकेतककंपन और झटके के प्रति प्रतिरोध क्षमता औद्योगिक उपकरणों के दीर्घकालिक स्थिर संचालन को सीधे तौर पर निर्धारित करती है, जिसे प्रारंभिक डिजाइन में आसानी से नजरअंदाज कर दिया जाता है।पारंपरिक स्क्रू कनेक्शन लंबे समय तक कंपन के कारण सूक्ष्म शिथिलता से ग्रस्त हो जाते हैं। हजारों घंटों के संचालन के बाद क्लैम्पिंग बल धीरे-धीरे कम हो जाता है, जिससे खराब संपर्क या ओपन सर्किट हो जाते हैं। यह दोष मोटर ड्राइव, मोबाइल यांत्रिक उपकरण और वाहन-माउंटेड कंट्रोल कैबिनेट में अत्यंत सामान्य है।स्प्रिंग और स्क्रूलेस टर्मिनल ब्लॉक में निष्क्रिय स्वतः कसने वाली संरचनाएं होती हैं। कंपन से कनेक्शन ढीला नहीं होता; बल्कि, यह वायर फिटिंग को और अधिक कॉम्पैक्ट बनाता है। यही कारण है कि रेलवे, ऑटोमोबाइल और भारी औद्योगिक कंपन स्थितियों में इनका उपयोग मानक के रूप में किया जाता है।स्क्रू ब्लॉक केवल स्थिर परिचालन वातावरण वाले स्थिर इनडोर उपकरणों के लिए उपयुक्त हैं। फील्ड सर्विसिबिलिटी: प्लगेबल ब्लॉक रखरखाव को पूरी तरह से अनुकूलित करते हैंऑन-साइट बोर्ड रिप्लेसमेंट और फॉल्ट मेंटेनेंस, बिक्री के बाद की इंजीनियरिंग की मुख्य समस्याएं हैं।जब स्क्रू या स्प्रिंग टर्मिनल ब्लॉक बोर्ड खराब हो जाते हैं, तो तकनीशियनों को प्रत्येक तार को एक-एक करके खोलना, चिह्नित करना और छांटना पड़ता है। नया बोर्ड लगाने के बाद, सभी तारों को दोबारा जोड़ना और कैलिब्रेट करना आवश्यक होता है। 16-पिन बोर्ड को बदलने में लगभग 20 मिनट लगते हैं, जिसमें गलत वायरिंग और अन्य खराबी का खतरा काफी अधिक होता है।प्लग करने योग्य टर्मिनल ब्लॉक रखरखाव के तरीके को बदल देते हैं। समग्र वायर हार्नेस प्लग को पीसीबी हेडर से एक ही चरण में अलग किया जा सकता है। नया बोर्ड लगाएं और इंटीग्रल हार्नेस को दोबारा प्लग करें। पूरी प्रक्रिया में केवल 2 मिनट लगते हैं, और वायर सीक्वेंस में त्रुटियों का कोई खतरा नहीं होता।प्लग करने योग्य संरचनाओं का एकमात्र नुकसान बोर्ड की अधिक ऊर्ध्वाधर ऊंचाई है। सीमित आंतरिक स्थान वाले नियंत्रण कैबिनेट के लिए, बाहरी आकार की पहले से पुष्टि करना आवश्यक है। वायर अनुकूलता और उच्च-वोल्टेज अनुपालन परिदृश्यस्क्रू टर्मिनल ब्लॉक में तारों के साथ सबसे मजबूत अनुकूलता होती है। समायोज्य क्लैम्पिंग संरचना 24 AWG से 12 AWG तक के तारों के अनुकूल होती है, जिससे यह विभिन्न क्षेत्रों में स्थापित विभिन्न वायरिंग आवश्यकताओं के लिए उपयुक्त है।स्प्रिंग और स्क्रूलेस मॉडल में तार के व्यास के अनुकूलन की सीमा निश्चित होती है। अति पतले तारों को मजबूती से जकड़ा नहीं जा सकता, और अति मोटे तारों को डाला नहीं जा सकता। डिज़ाइनरों को डेटाशीट में दी गई पैरामीटर सीमा की सावधानीपूर्वक जाँच करनी चाहिए।मुख्य वोल्टेज से अधिक उच्च वोल्टेज वाले परिदृश्यों के लिए, पारंपरिक छोटे पिच वाले टर्मिनल ब्लॉक IEC और UL के क्रीपेज और क्लीयरेंस मानकों को पूरा नहीं कर सकते। बैरियर टर्मिनल ब्लॉक इस समस्या को पृथक प्लास्टिक बैरियर और 7.5 मिमी/7.62 मिमी बड़े पिच डिज़ाइन के माध्यम से हल करते हैं, जो बिजली वितरण और नई ऊर्जा इन्वर्टर उपकरणों के लिए मुख्यधारा का मानक विकल्प है। प्रमुख निर्माताओं के चयन और आपूर्ति संदर्भवैश्विक औद्योगिक टर्मिनल ब्लॉक बाजार में दो ब्रांडों का वर्चस्व है: फीनिक्स कॉन्टैक्ट और डेगसन।फीनिक्स कॉन्टैक्ट एक जर्मन हाई-एंड ब्रांड है जिसके पास व्यापक उत्पाद श्रृंखला और उच्च वैश्विक मान्यता है, और इसका व्यापक रूप से यूरोप और अमेरिका में उच्च-मानक औद्योगिक परियोजनाओं में उपयोग किया जाता है।डेगसन लागत-संवेदनशील वैश्विक परियोजनाओं और एशियाई बाजारों में मजबूत आपूर्ति श्रृंखला लाभों के साथ, पूर्ण विशिष्टताओं वाले, लागत प्रभावी टर्मिनल ब्लॉक उत्पाद प्रदान करता है।दोनों ब्रांड स्क्रू, स्प्रिंग, स्क्रूलेस, प्लगेबल और बैरियर सीरीज के पुर्जे उपलब्ध कराते हैं। गैर-मानक पुर्जों को कस्टमाइज़ करते समय, द्वितीयक आपूर्ति की उपलब्धता सुनिश्चित करने और आपूर्ति श्रृंखला संबंधी जोखिमों से बचने के लिए इन दो मुख्य मानकों के साथ संगत मॉडलों को प्राथमिकता दें। व्यावहारिक इंजीनियरिंग चयन नियमकोई सर्वमान्य सर्वश्रेष्ठ टर्मिनल ब्लॉक नहीं है। सबसे उपयुक्त विकल्प आपके उपकरण के संचालन वातावरण, उत्पादन विधि और बिक्री के बाद रखरखाव विधि पर निर्भर करता है।• लागत के प्रति संवेदनशील उच्च मात्रा वाले स्थिर उपकरण: सर्वोत्तम लागत-प्रदर्शन के लिए स्क्रू टर्मिनल ब्लॉक चुनें।•बड़े पैमाने पर उत्पादन या कंपन-प्रवण उपकरणकार्यकुशलता और दीर्घकालिक विश्वसनीयता में सुधार के लिए स्प्रिंग या स्क्रूलेस टर्मिनल ब्लॉक चुनें।•क्षेत्र में रखरखाव किए जाने वाले मॉड्यूलर उपकरणबिक्री के बाद लगने वाले श्रम खर्च और वायरिंग की गड़बड़ियों को काफी हद तक कम करने के लिए प्लग करने योग्य टर्मिनल ब्लॉक चुनें।• उच्च वोल्टेज विद्युत वितरण और औद्योगिक विद्युत उपकरण: सुरक्षा अलगाव मानकों को पूरा करने के लिए बैरियर स्क्रू टर्मिनल ब्लॉक चुनें। अक्सर पूछे जाने वाले प्रश्न: इंजीनियरों द्वारा टर्मिनल ब्लॉक के चयन से संबंधित सामान्य प्रश्ननीचे पीसीबी टर्मिनल ब्लॉक प्रकारों के बारे में अक्सर पूछे जाने वाले पांच प्रश्न दिए गए हैं, जो वास्तविक औद्योगिक डिजाइन, उत्पादन और फील्ड रखरखाव संबंधी चिंताओं पर केंद्रित हैं।1. क्या औद्योगिक उपकरणों के लिए स्प्रिंग टर्मिनल ब्लॉक, स्क्रू टर्मिनल ब्लॉक की तुलना में अधिक विश्वसनीय होते हैं?स्प्रिंग टर्मिनल ब्लॉक गतिशील औद्योगिक वातावरण में बेहतर दीर्घकालिक विश्वसनीयता प्रदान करते हैं। उपकरण के कंपन और तापमान में उतार-चढ़ाव के कारण स्क्रू-प्रकार के ब्लॉक समय के साथ क्लैम्पिंग बल खो सकते हैं, जिससे बीच-बीच में कनेक्शन में खराबी आ सकती है। स्प्रिंग और स्क्रूलेस ब्लॉक निष्क्रिय रूप से स्थिर क्लैम्पिंग दबाव बनाए रखते हैं, जिससे वे मोटर, गतिशील मशीनरी और वाहन-माउंटेड नियंत्रण प्रणालियों के लिए अधिक विश्वसनीय होते हैं। स्थिर इनडोर कैबिनेट अनुप्रयोगों के लिए, उचित टॉर्क वाले स्क्रू ब्लॉक पर्याप्त रूप से विश्वसनीय बने रहते हैं। 2. क्या मानक नियंत्रण बोर्डों के लिए प्लगेबल टर्मिनल ब्लॉक में अपग्रेड करना फायदेमंद है?अगर आपके उपकरण को ऑन-साइट सर्विसिंग, मरम्मत या बोर्ड बदलने की आवश्यकता है, तो प्लगेबल टर्मिनल ब्लॉक उपयोगी होते हैं। हालांकि इनकी कीमत अधिक होती है और पीसीबी पर अतिरिक्त ऊर्ध्वाधर स्थान की आवश्यकता होती है, लेकिन ये प्रति बोर्ड 20 मिनट से अधिक के फील्ड मेंटेनेंस समय को घटाकर 2 मिनट से भी कम कर देते हैं। साथ ही, ये मैन्युअल वायर री-टर्मिनेशन से होने वाली मानवीय त्रुटि को भी खत्म कर देते हैं। फिक्स्ड, नॉन-सर्विसेबल OEM बोर्ड्स के लिए, जिनमें बिक्री के बाद किसी प्रकार के प्रतिस्थापन की आवश्यकता नहीं होती है, मानक स्क्रू या स्प्रिंग ब्लॉक अधिक किफायती विकल्प हैं। 3. स्प्रिंग टर्मिनल ब्लॉकों पर बेमेल तार गेज का उपयोग करने का सबसे बड़ा जोखिम क्या है?स्प्रिंग टर्मिनल ब्लॉक में तार के व्यास की एक निश्चित सीमा होती है। बहुत पतले तार का उपयोग करने से क्लैम्पिंग बल अपर्याप्त हो जाता है, जिसके परिणामस्वरूप ढीले संपर्क और मामूली कंपन के कारण सिग्नल में रुकावट आ सकती है। बहुत मोटे तार स्प्रिंग केज में पूरी तरह से नहीं समा पाते, जिससे तांबा खुला रह जाता है और शॉर्ट-सर्किट का खतरा पैदा हो जाता है। उच्च तार सहनशीलता वाले स्क्रू टर्मिनल ब्लॉक के विपरीत, स्प्रिंग मॉडल में ऑन-साइट समायोजन की गुंजाइश लगभग न के बराबर होती है - तार की मोटाई हमेशा डेटाशीट विनिर्देशों के अनुसार ही रखें। 4. मुझे रेगुलर स्क्रू ब्लॉक के बजाय बैरियर टर्मिनल ब्लॉक कब चुनना चाहिए?मुख्य विद्युत स्तर और उच्च वोल्टेज विद्युत वितरण, मोटर नियंत्रण और इन्वर्टर डिज़ाइन के लिए बैरियर टर्मिनल ब्लॉक चुनें। पोल के बीच लगे आइसोलेटेड प्लास्टिक बैरियर रिसाव और क्लीयरेंस दूरी को बढ़ाते हैं, और IEC और UL औद्योगिक सुरक्षा मानकों का पूरी तरह से पालन करते हैं। कम पिच वाले सामान्य स्क्रू टर्मिनल ब्लॉक उच्च वोल्टेज इन्सुलेशन आवश्यकताओं को पूरा नहीं कर सकते और लंबे समय तक संचालन के दौरान सुरक्षा जोखिमों का सामना करते हैं। 5. क्या टूल-फ्री स्क्रूलेस टर्मिनल ब्लॉक उत्पादन गुणवत्ता स्थिरता को कम करते हैं?नहीं, मानकीकृत स्क्रूलेस लीवर-टाइप टर्मिनल ब्लॉक उत्पादन में एकरूपता लाते हैं। स्क्रू ब्लॉक की गुणवत्ता काफी हद तक कामगार के संचालन पर निर्भर करती है — अनियमित टॉर्क के कारण क्लैम्पिंग बल असमान हो जाता है। स्क्रूलेस संरचनाएं यांत्रिक रूप से स्थिर स्थिति को अपनाती हैं, जिससे यह सुनिश्चित होता है कि प्रत्येक तार को एक समान क्लैम्पिंग तनाव मिले। इससे बैच उत्पादन में होने वाली त्रुटियां कम होती हैं और यह उच्च मात्रा वाली स्वचालित असेंबली लाइनों के लिए आदर्श है।

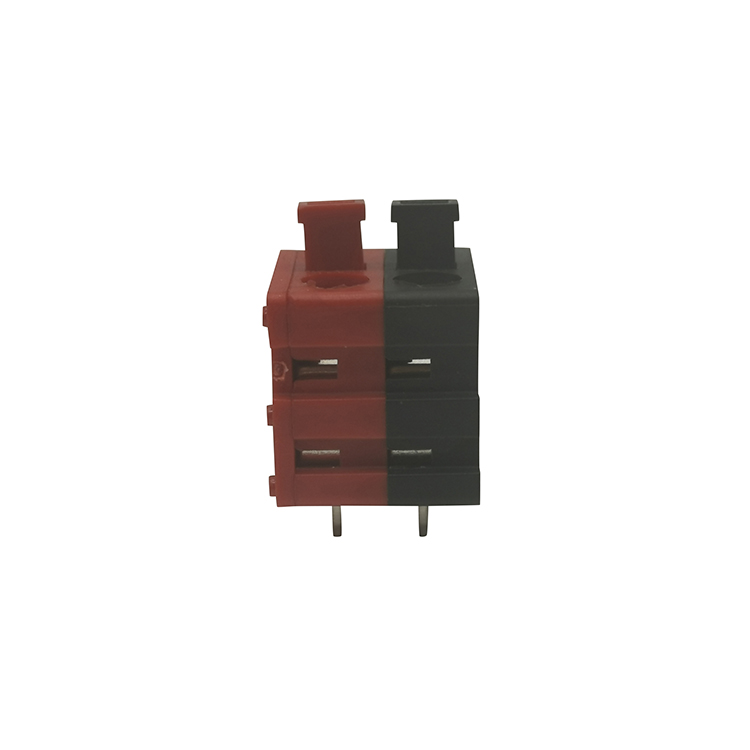

क्या आप अपने कंट्रोल कैबिनेट या औद्योगिक उपकरण डिजाइन के लिए पीसीबी टर्मिनल ब्लॉक चुनने में असमंजस में हैं? आप अकेले नहीं हैं।अधिकांश विद्युत और खरीद इंजीनियरों को एक ही समस्या का सामना करना पड़ता है। बॉम ऑफ मैटेरियल्स (बीओएम) में केवल "टर्मिनल ब्लॉक" लिखा होता है, कोई विशिष्ट विनिर्देश नहीं दिए होते। दर्जनों प्रकार, पिच आकार और पोल संख्या उपलब्ध होने के कारण, गलत मॉडल चुनने से असेंबली में देरी, फील्ड में विफलताएं और मरम्मत की लागत बढ़ जाती है। यह व्यावहारिक मार्गदर्शिका सैद्धांतिक किताबों को दरकिनार करते हुए, वास्तविक दुनिया की इंजीनियरिंग जानकारी प्रदान करती है ताकि आप आदर्श विकल्प का चयन कर सकें। पीसीबी टर्मिनल ब्लॉक औद्योगिक नियंत्रण बोर्ड, बिजली आपूर्ति और ड्राइव उपकरण के लिए। हम कोर के प्रकार, मानक पिच आकार, कुंजी चयन नियम और क्षेत्र में होने वाली आम गलतियों से बचने के तरीकों पर चर्चा करेंगे। पीसीबी टर्मिनल ब्लॉक क्या है और यह क्यों महत्वपूर्ण है?पीसीबी टर्मिनल ब्लॉक एक मॉड्यूलर बोर्ड-माउंटेड कनेक्टर है। यह विद्युत तारों को अलग-अलग तारों को सीधे सोल्डर किए बिना प्रिंटेड सर्किट बोर्ड से जोड़ता है।इसका कार्य सिद्धांत सरल है। तारों को ब्लॉक में डाला जाता है, फिर उन्हें स्क्रू, स्प्रिंग या लीवर क्लैम्पिंग संरचना के माध्यम से स्थिर किया जाता है। बिजली और सिग्नल आंतरिक पिनों के माध्यम से पीसीबी तक संचारित होते हैं। हालांकि संरचना देखने में सरल लगती है, लेकिन क्लैम्पिंग विधि और आयामी विनिर्देश असेंबली दक्षता, कंपन प्रतिरोध, वर्तमान वहन क्षमता और फील्ड सर्विसिबिलिटी निर्धारित करते हैं।तीन मुख्य पैरामीटर सभी पीसीबी टर्मिनल ब्लॉकों को परिभाषित करते हैं:• क्लैम्पिंग तंत्र: स्क्रू, स्प्रिंग, स्क्रूलेस या प्लग करने योग्य• पिच का आकार: आसन्न ध्रुवों के बीच केंद्र से केंद्र की दूरी (मिमी)• पोल संख्या: प्रति ब्लॉक स्वतंत्र परिपथों की संख्याकिसी भी पैरामीटर में गड़बड़ी होने से व्यावहारिक समस्याएं उत्पन्न होती हैं। उपकरण के आवरणों के साथ खराब फिटिंग, अपर्याप्त करंट टॉलरेंस, या धीमी उत्पादन लाइन असेंबली, ये सभी अनुचित चयन के कारण होने वाली आम ऑन-साइट समस्याएं हैं।पीसीबी टर्मिनल ब्लॉक के प्रकार: फायदे, नुकसान और औद्योगिक उपयोग के उदाहरणऔद्योगिक कैबिनेट और उपकरण डिजाइन में चार प्रकार के टर्मिनल ब्लॉक प्रमुख भूमिका निभाते हैं। प्रत्येक की अपनी स्पष्ट अनुप्रयोग सीमाएँ हैं। त्वरित तुलना के लिए हमने इनके व्यावहारिक लाभ, कमियाँ और विशिष्ट परिदृश्यों का सारांश प्रस्तुत किया है।टर्मिनल ब्लॉक प्रकारकाम के सिद्धांतमुख्य लाभ (स्थल पर)सामान्य कमियांविशिष्ट औद्योगिक अनुप्रयोगस्क्रू प्रकारएक धातु की प्लेट पेंच के बल से छिले हुए तारों को दबाकर स्थिर कर देती है।कम लागत, अत्यधिक विश्वसनीय, विभिन्न प्रकार के तारों के साथ संगत, और साइट पर ही आसानी से रखरखाव योग्य।मैनुअल असेंबली धीमी है; टॉर्क मानकीकृत न होने पर लंबे समय तक कंपन के कारण कनेक्शन आसानी से ढीले हो जाते हैं।सामान्य पावर बोर्ड, फिक्स्ड कंट्रोल कैबिनेट, कम लागत वाले औद्योगिक उपकरणस्प्रिंग प्रकारअंतर्निर्मित स्प्रिंग केज तारों को डालने के बाद स्वचालित रूप से जकड़ लेता है।बिना किसी उपकरण के त्वरित वायरिंग, उत्कृष्ट कंपन प्रतिरोध, स्थिर दीर्घकालिक कनेक्शनस्क्रू प्रकारों की तुलना में संकीर्ण तार गेज अनुकूलन सीमा, उच्च इकाई लागतपरिवहन उपकरण, कंपन-प्रवण मशीनरी, औद्योगिक स्वचालन नियंत्रण बोर्डपेंच रहित (लीवर/बटन)लीवर/बटन से खोलें, तार डालें, लॉक को कसकर बंद करेंकिसी उपकरण की आवश्यकता नहीं, सबसे तेज़ फील्ड वायरिंग, उच्च मात्रा वाली वायरिंग स्थितियों के लिए उपयुक्तउच्च खरीद लागत, अति-मोटी तारों के लिए सीमित उपयोगिताभवन स्वचालन, प्रकाश नियंत्रण प्रणाली, ऑनसाइट बैच वायरिंग परियोजनाएंप्लग करने योग्य प्रकारविभाजित संरचना: निश्चित पीसीबी हेडर + अलग करने योग्य वायर प्लगबोर्ड और वायर हार्नेस को अलग किया जा सकता है, जिससे उपकरण के रखरखाव और प्रतिस्थापन में अत्यधिक सुविधा होती है।अधिक लागत, मिलान के लिए सटीक पिच मिलान की आवश्यकता होती हैफील्ड-सर्विस किए जाने वाले उपकरण, बदलने योग्य कंट्रोल बोर्ड, मॉड्यूलर औद्योगिक उपकरणबाधा प्रकारखंभों के बीच स्वतंत्र प्लास्टिक अवरोध, पेंच + वॉशर तार क्लैम्पिंगउत्कृष्ट इन्सुलेशन, उच्च वोल्टेज प्रतिरोध, टिकाऊ और भारी-भरकम कार्यों के लिए उपयुक्त।बड़ा बोर्ड फुटप्रिंट, भारी संरचना, धीमी असेंबलीविद्युत वितरण उपकरण, मोटर नियंत्रण बोर्ड, उच्च-वोल्टेज औद्योगिक प्रणालियाँ सामान्य पिच आकार: विशिष्टताएँ, क्षमता और अनुप्रयोग परिदृश्यपिच साइज बोर्ड लेआउट, वायर कम्पैटिबिलिटी, करंट लोड और इंसुलेशन क्लीयरेंस को प्रभावित करने वाला मुख्य आयाम है। औद्योगिक डिजाइन में, पिच का चयन सीधे तौर पर उपकरण की सुरक्षा और स्थान के उपयोग को निर्धारित करता है। मानक पिच आकारमुख्य प्रदर्शन विशेषताएँकरंट और वोल्टेज स्तरऑन-साइट अनुप्रयोग परिदृश्य2.54 मिमी (0.1") न्यूनतम मानक पिच, कॉम्पैक्ट फुटप्रिंटकम धारा, केवल सिग्नल स्तरछोटे सिग्नल नियंत्रण बोर्ड, सेंसर सिग्नल संचरण, सीमित स्थान वाले कम विद्युत उपकरण3.5 मिमी / 3.81 मिमी (0.15")सबसे बहुमुखी औद्योगिक पिच, संतुलित आकार और प्रदर्शनमध्यम निम्न धारा, सामान्य औद्योगिक वोल्टेजयूनिवर्सल औद्योगिक नियंत्रण बोर्ड, पीएलसी परिधीय मॉड्यूल, मानक कैबिनेट सिग्नल और पावर एकीकरण सर्किट5.0 मिमी / 5.08 मिमी (0.2")मोटे तारों को सहारा देता है, उच्च भार वहन क्षमतामध्यम धारा, पारंपरिक शक्ति वोल्टेजस्विचिंग पावर सप्लाई, इन्वर्टर, मोटर ड्राइव बोर्ड, औद्योगिक पावर मॉड्यूल7.5 मिमी / 7.62 मिमीअधिकतम रिसाव और निकासी दूरी, मजबूत इन्सुलेशनउच्च धारा और उच्च वोल्टेजउच्च-शक्ति वाले औद्योगिक उपकरण, भारी मशीनरी नियंत्रण, उच्च-वोल्टेज बिजली वितरण टर्मिनल फील्ड इंजीनियर के लिए त्वरित नियम: सामान्य औद्योगिक पीसीबी डिज़ाइन के 90% मामलों के लिए, चुनें 3.81 मिमी या 5.08 मिमी पिचकॉम्पैक्ट सिग्नल सर्किट के लिए केवल 2.54 मिमी का चयन करें, और उच्च-शक्ति, उच्च-वोल्टेज लोड के लिए विशेष रूप से 7.5 मिमी या उससे अधिक का चयन करें।पोल संख्या का चयन: सर्किट डिज़ाइन और ऑन-साइट रखरखाव क्षमता के अनुरूपपोल काउंट से तात्पर्य एक टर्मिनल ब्लॉक में स्वतंत्र सर्किटों की संख्या से है। मानक औद्योगिक स्टॉक मॉडल 2P से 16P तक होते हैं, जिनमें 2/3/4/6/8/12P सबसे आम और आसानी से उपलब्ध हैं।बुनियादी पोल गणना मिलान तर्क:- 2P: एकल परिपथ (धनात्मक/ऋणात्मक, लाइन/न्यूट्रल)- 3P: ग्राउंड वायर वाला पावर सर्किट या तीन-फेज सिंगल लूप- 4P+: बहु-समूह सिग्नल सर्किट या तीन-चरण + ग्राउंड एकीकृत सर्किटपोल की संख्या का चयन करने के लिए दो व्यावहारिक ऑन-साइट सुझाव: सबसे पहले, सिंगल हाई-पोल ब्लॉक पर अत्यधिक निर्भर न रहें। एक 12P ब्लॉक को दो 6P ब्लॉक से बदला जा सकता है। स्प्लिट डिज़ाइन से ऑन-साइट वायरिंग, समस्या निवारण और कंपोनेंट रिप्लेसमेंट बहुत आसान हो जाता है।दूसरा, मॉड्यूलर स्टैकेबल मॉडल को प्राथमिकता दें। अधिकांश स्क्रू और प्लगेबल टर्मिनल ब्लॉक 2P/3P/4P इकाइयों के निर्बाध संयोजन का समर्थन करते हैं। यह लचीला संयोजन विभिन्न I/O संख्या वाले मल्टी-SKU उपकरणों के अनुकूल होता है और इन्वेंट्री के दबाव को कम करता है।औद्योगिक डिजाइन के लिए चरण-दर-चरण टर्मिनल ब्लॉक चयन प्रक्रियामिलान संबंधी त्रुटियों से बचने के लिए नए बोर्ड डिजाइनों के चयन में इंजीनियरिंग-उन्मुख इस प्रक्रिया का पालन करें:1. सबसे पहले वर्तमान और वोल्टेज लोड की पुष्टि करेंलोड पैरामीटर पिच का आकार निर्धारित करते हैं। 10A से कम करंट के लिए 2.54mm–3.81mm पिच उपयुक्त होती है। 15A से अधिक करंट के लिए, ओवरहीटिंग और जलने से बचने के लिए 5.08mm या 7.62mm की हाई-लोड पिच का ही चुनाव करें। 2. तार की मोटाई की अनुकूलता की जाँच करेंडेटाशीट में वायर गेज रेंज की जांच करें (अधिकांश में 12-24 AWG शामिल हैं)। साइट पर वायर की अधिकतम मोटाई पर ध्यान दें ताकि पूरी तरह से क्लैम्पिंग सुनिश्चित हो सके और अलग-अलग गेज के कारण खराब संपर्क से बचा जा सके। 3. उत्पादन और संयोजन की स्थितियों का मिलान करेंबड़े पैमाने पर उत्पादन और उच्च दक्षता वाले वायरिंग प्रोजेक्ट्स के लिए, मैन्युअल काम के घंटों को कम करने के लिए स्प्रिंग या स्क्रूलेस टर्मिनल ब्लॉक चुनें। लागत के लिहाज से महत्वपूर्ण मानक उपकरणों के लिए, पारंपरिक स्क्रू ब्लॉक सबसे किफायती विकल्प हैं। 4. फील्ड मेंटेनेंस की आवश्यकताओं पर विचार करेंयदि कंट्रोल बोर्ड को नियमित रूप से बदलने, डिबगिंग करने या बिक्री के बाद रखरखाव की आवश्यकता होती है, तो प्लगेबल टर्मिनल ब्लॉक में निवेश करें। वायर हार्नेस साइट पर ही स्थिर रहता है, और केवल पीसीबी को बदला जाता है, जिससे रखरखाव के दौरान लगने वाला समय काफी कम हो जाता है। 5. उपकरण के कंपन वातावरण की जाँच करेंमोटर उपकरण, मोबाइल मशीनरी और वाहन पर लगे औद्योगिक उपकरणों में साधारण स्क्रू टर्मिनल ब्लॉक का उपयोग नहीं किया जा सकता (क्योंकि कंपन से तार ढीले होने का खतरा रहता है)। स्प्रिंग और स्क्रूलेस क्लैम्पिंग संरचनाएं स्थिर दीर्घकालिक संचालन के लिए निरंतर मजबूती प्रदान करती हैं। 6. आपूर्ति की उपलब्धता की पुष्टि करेंफीनिक्स कॉन्टैक्ट और डेगसन जैसे भरोसेमंद ब्रांडों के मुख्यधारा के मॉडलों का ही इस्तेमाल करें। मानक पिच और पोल संख्या वाले स्टॉक पार्ट्स को प्राथमिकता दें। गैर-मानक कस्टम पार्ट्स के कारण डिलीवरी में लंबा समय लगता है और बिक्री के बाद प्रतिस्थापन सेवा असुविधाजनक हो जाती है।औद्योगिक डिजाइनों के लिए पीसीबी टर्मिनल ब्लॉक के बारे में अक्सर पूछे जाने वाले प्रश्ननीचे कंट्रोल कैबिनेट डिजाइनरों और उपकरण खरीद इंजीनियरों द्वारा अक्सर पूछे जाने वाले पांच प्रश्न दिए गए हैं, जो वास्तविक ऑन-साइट चयन और वायरिंग संबंधी समस्याओं पर केंद्रित हैं। 1. औद्योगिक नियंत्रण बोर्डों के लिए सबसे सार्वभौमिक पीसीबी टर्मिनल ब्लॉक पिच क्या है?औद्योगिक अनुप्रयोगों के लिए 3.81 मिमी और 5.08 मिमी दो सबसे अधिक उपयोग होने वाले पिच आकार हैं। 3.81 मिमी अधिकांश सिग्नल और 10A से कम पावर वाले सर्किट के लिए उपयुक्त है, जबकि 5.08 मिमी इनवर्टर, पावर सप्लाई और मोटर ड्राइव जैसे मध्यम-करंट वाले सर्किट के लिए उपयुक्त है। ये दोनों आकार लगभग सभी मानक कंट्रोल कैबिनेट लेआउट में फिट होते हैं और सामान्य उपयोग के लिए डिज़ाइन में जगह या करंट लोड संबंधी समस्याओं से बचाते हैं। 2. क्या प्लग करने योग्य टर्मिनल ब्लॉक अतिरिक्त लागत के लायक हैं?प्लग करने योग्य टर्मिनल ब्लॉक फील्ड में उपयोग होने वाले उपकरणों के लिए स्पष्ट रूप से उपयोगी हैं। हालांकि ये मानक स्क्रू ब्लॉकों से अधिक महंगे होते हैं, लेकिन ये वायर हार्नेस को पीसीबी से अलग करते हैं, जिससे बिना रीवायरिंग के बोर्ड को जल्दी से बदला जा सकता है और साइट पर ही डीबगिंग की जा सकती है। ये उपकरण के डाउनटाइम और बिक्री के बाद की श्रम लागत को प्रभावी रूप से कम करते हैं, जिससे ये मॉड्यूलर औद्योगिक उपकरणों और बार-बार रखरखाव किए जाने वाले नियंत्रण प्रणालियों के लिए लागत प्रभावी साबित होते हैं। 3. उच्च कंपन वाले औद्योगिक वातावरण के लिए किस प्रकार का टर्मिनल ब्लॉक सबसे उपयुक्त है?मोटर उपकरण, मोबाइल मशीनरी और वाहन पर लगे औद्योगिक उपकरणों जैसे कंपन-प्रवण क्षेत्रों के लिए स्प्रिंग और स्क्रूलेस टर्मिनल ब्लॉक सबसे उपयुक्त विकल्प हैं। पारंपरिक स्क्रू टर्मिनल ब्लॉक लंबे समय तक कंपन के कारण टॉर्क क्षय से ढीले हो जाते हैं। स्प्रिंग-लोडेड क्लैम्पिंग संरचनाएं निरंतर और स्थिर जकड़न बल प्रदान करती हैं, जिससे ढीले तारों और सर्किट में बार-बार होने वाली खराबी को रोका जा सकता है। 4. क्या मैं एक ही पीसीबी पर अलग-अलग पिच साइज को मिला सकता हूँ?यह अनुशंसित नहीं है। समान पिच आकार (3.5 मिमी बनाम 3.81 मिमी, 5.0 मिमी बनाम 5.08 मिमी) देखने में एक जैसे लगते हैं, लेकिन उनके पिन स्पेसिंग आपस में बदले नहीं जा सकते। अलग-अलग पिचों के इस्तेमाल से प्लगेबल हेडर ठीक से कनेक्ट नहीं हो पाएंगे, असेंबली में त्रुटियां हो सकती हैं और यहां तक कि शॉर्ट सर्किट भी हो सकता है। एक ही बोर्ड पर एक समान वायरिंग और असेंबली कम्पैटिबिलिटी के लिए हमेशा पिच स्पेसिफिकेशन्स को एक जैसा रखें। 5. कस्टम औद्योगिक पीसीबी के लिए मुझे कितने पोल की संख्या चुननी चाहिए?मानक स्टॉक पोल संख्या (2/3/4/6/8/12P) को प्राथमिकता दें और विशेष विषम-पिन मॉडल से बचें। जटिल मल्टी-सर्किट बोर्डों के लिए, एक उच्च-पोल ब्लॉक (जैसे, 12P) को कई निम्न-पोल मॉड्यूलर ब्लॉकों में विभाजित करें। यह डिज़ाइन ऑन-साइट वायरिंग की स्पष्टता में सुधार करता है, समस्या निवारण को सरल बनाता है और इन्वेंट्री लागत को कम करने के लिए मल्टी-SKU उपकरणों के लचीले संयोजन का समर्थन करता है। साइट पर वायरिंग और चयन करते समय बचने योग्य 6 आम गलतियाँअधिकांश टर्मिनल ब्लॉक विफलताएँ प्रयोगशाला में नहीं, बल्कि दीर्घकालिक क्षेत्र संचालन में होती हैं। ये सबसे आम इंजीनियरिंग त्रुटियाँ हैं:मानक तार पट्टी की लंबाई को अनदेखा करनाबहुत कम स्ट्रिपिंग से क्लैम्पिंग अपर्याप्त हो जाती है; बहुत अधिक स्ट्रिपिंग से नंगा तांबा उजागर हो जाता है, जिससे शॉर्ट-सर्किट का खतरा होता है। हमेशा डेटाशीट में दिए गए अनुशंसित स्ट्रिप आकार का पालन करें।- समान पिच आकारों को मिलाना: 3.5 मिमी और 3.81 मिमी के ब्लॉक देखने में एक जैसे लगते हैं, लेकिन पिच में अंतर के कारण प्लगेबल हेडर का मिलान विफल हो जाता है और असेंबली खराब हो जाती है।अपर्याप्त वायरिंग स्थान आरक्षित करनातार के मोड़ने की त्रिज्या को नजरअंदाज करने से टर्मिनल ब्लॉक के हाउसिंग या कैपेसिटर के बहुत करीब होने पर ऑन-साइट वायरिंग के लिए कोई ऑपरेटिंग स्पेस नहीं बचता है।स्क्रू टर्मिनलों को अत्यधिक कसना: अत्यधिक टॉर्क लगाने से तार टूट जाते हैं और प्लास्टिक के आवरण में दरारें पड़ जाती हैं। आधिकारिक डेटाशीट में दिए गए मानक टॉर्क मान का सख्ती से पालन करें।- बेजोड़ पोल संख्या अतिरेक: बिना सोचे-समझे हाई-पोल ब्लॉक का उपयोग करने से वायरिंग में गड़बड़ी होती है और बोर्ड की जगह बर्बाद होती है।- कंपन प्रतिरोध ग्रेड को अनदेखा करना: कंपन उत्पन्न करने वाले उपकरणों के लिए साधारण ब्लॉकों का उपयोग करने से कुछ महीनों के संचालन के बाद सर्किट में रुक-रुक कर खराबी आने लगती है। इंजीनियरिंग से संबंधित अंतिम निष्कर्षपीसीबी टर्मिनल ब्लॉक औद्योगिक नियंत्रण उपकरणों के लिए सरल लेकिन महत्वपूर्ण घटक हैं। ये पीसीबी और ऑन-साइट विद्युत वायरिंग के बीच मुख्य इंटरफ़ेस का काम करते हैं।गलत चयन से परीक्षण में तत्काल विफलता नहीं होती। यह ढीली वायरिंग, खराब संपर्क और दीर्घकालिक परिचालन के बाद उपकरण बंद होने जैसी छिपी हुई समस्याओं को जन्म देता है। डिजाइन चरण में सटीक टर्मिनल ब्लॉक चयन पर खर्च किया गया समय, साइट पर बिक्री के बाद रखरखाव और उत्पाद के पुनर्निर्माण की लागत से कहीं कम है।
