स्क्रू, स्प्रिंग और प्लगेबल टर्मिनल ब्लॉक: आपके प्रोजेक्ट के लिए कौन सा पीसीबी कनेक्टर सही है?

स्क्रू, स्प्रिंग, स्क्रूलेस और प्लग करने योग्य पीसीबी टर्मिनल ब्लॉकयह लेख आपको सही चुनाव करने में मदद करने के लिए लागत, असेंबली की गति, कंपन प्रतिरोध और फील्ड सर्विसिबिलिटी का विस्तृत विश्लेषण प्रस्तुत करता है।

किसी भी औद्योगिक इलेक्ट्रॉनिक्स उत्पादन लाइन से गुजरें, और आप देखेंगे कि लगभग आधे कंट्रोल बोर्ड और पावर मॉड्यूल पर पीसीबी टर्मिनल ब्लॉक लगे होते हैं।

अधिकांश डिज़ाइन और खरीद टीमें टर्मिनल ब्लॉकों को साधारण कमोडिटी पार्ट्स के रूप में देखती हैं। वे अक्सर सबसे कम लागत वाला विकल्प चुनकर BOM (बोर्ड ऑफ मैटेरियल्स) के साथ आगे बढ़ जाती हैं। लेकिन इस लापरवाही भरे चयन से वास्तविक जमीनी समस्याएं उत्पन्न होती हैं।

स्क्रू, स्प्रिंग, स्क्रूलेस और प्लगेबल टर्मिनल ब्लॉक के बीच का अंतर केवल कंपोनेंट की लागत तक ही सीमित नहीं है। यह उत्पादन क्षमता, उपकरणों की दीर्घकालिक विश्वसनीयता, कंपन सहनशीलता और साइट पर किए जाने वाले रखरखाव के वर्षों को प्रभावित करता है।

यह व्यावहारिक औद्योगिक तुलना मार्गदर्शिका चार प्रमुख टर्मिनल ब्लॉक प्रकारों को कवर करती है। हम वास्तविक विनिर्माण और फील्ड सेवा के अनुभवों का उपयोग करके आपके कंट्रोल कैबिनेट और औद्योगिक उपकरण परियोजनाओं के लिए सर्वोत्तम विकल्प चुनने में आपकी सहायता करते हैं।

पीसीबी टर्मिनल ब्लॉक के 4 मुख्य प्रकारों का अवलोकन

प्रत्येक टर्मिनल ब्लॉक यह डिज़ाइन अलग-अलग उत्पादन और फील्ड परिदृश्यों के लिए उपयुक्त है। विस्तृत तुलना से पहले, हम प्रत्येक प्रकार के मूल कार्य सिद्धांतों और उद्योग में उपयोग होने वाले खोज शब्दों को स्पष्ट करते हैं।

स्क्रू टर्मिनल ब्लॉक

यह सबसे पारंपरिक और व्यापक रूप से उपयोग किया जाने वाला डिज़ाइन है। धातु की क्लैंप प्लेट को स्क्रू टॉर्क द्वारा कस कर छिले हुए तारों को मजबूती से फिक्स किया जाता है। इसमें उन्नत तकनीक और सभी विशिष्टताओं का समावेश है। उद्योग में आमतौर पर इस्तेमाल होने वाले खोज शब्द हैं "पीसीबी स्क्रू टर्मिनल ब्लॉक" और "स्क्रू टर्मिनल ब्लॉक कनेक्टर"।

स्प्रिंग टर्मिनल ब्लॉक

इसमें मैनुअल स्क्रू लॉकिंग की जगह एक अंतर्निर्मित स्प्रिंग केज लगा है। तारों को स्प्रिंग के तनाव के विपरीत डाला जाता है और वे स्वचालित रूप से फिक्स हो जाते हैं। अधिकांश मॉडलों में किसी उपकरण की आवश्यकता नहीं होती है, जिससे तेज़ और स्थिर वायरिंग संभव हो पाती है।

स्क्रूलेस टर्मिनल ब्लॉक

स्प्रिंग-आधारित संरचनाओं का एक उन्नत संस्करण, जो मुख्य रूप से लीवर या पुश बटन द्वारा संचालित होता है। लीवर खोलें, तार डालें और लॉक करने के लिए बंद कर दें। "स्क्रूलेस टर्मिनल ब्लॉक" और "स्क्रूलेस टर्मिनल" कीवर्ड इस संपूर्ण उत्पाद श्रृंखला को कवर करते हैं, जो उच्च दक्षता वाले वायरिंग परिदृश्यों के लिए आदर्श है।

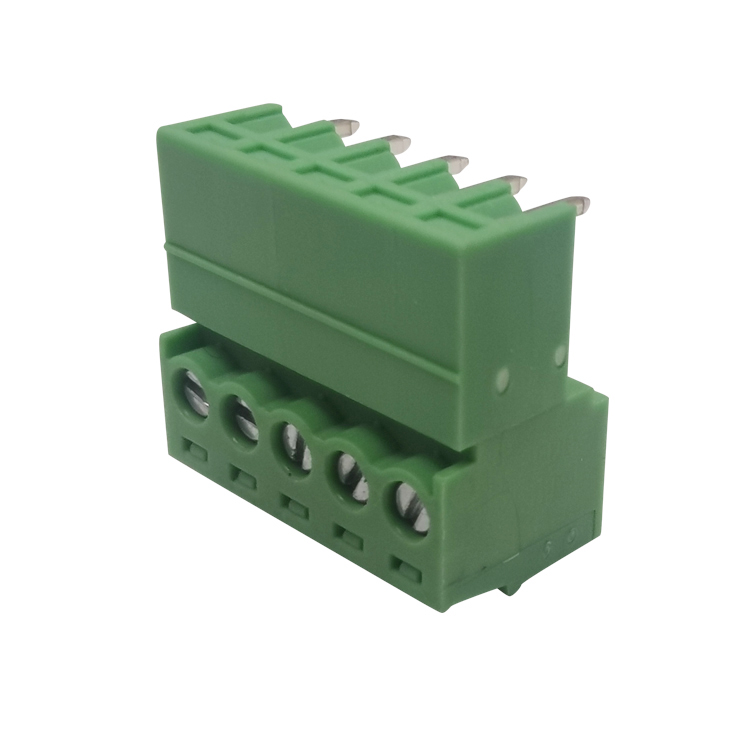

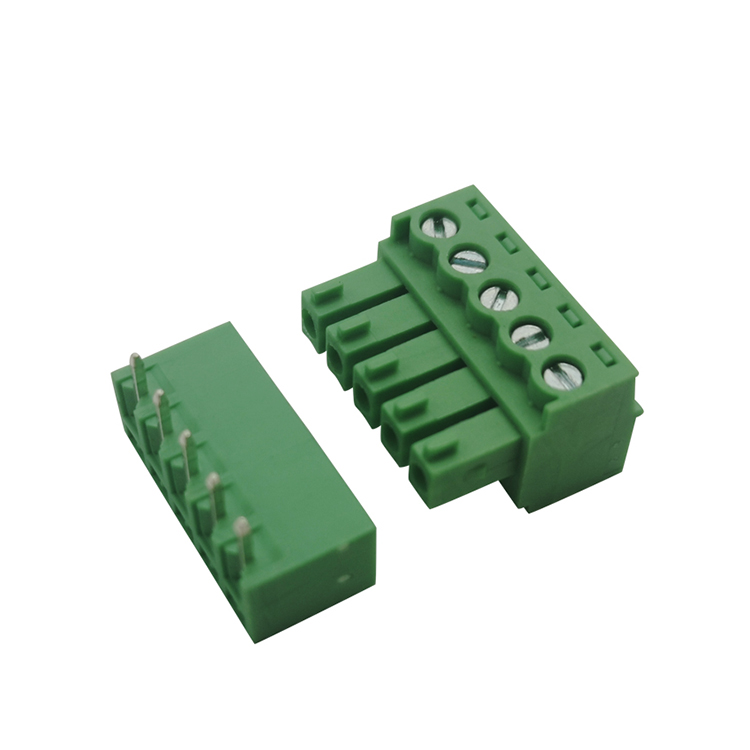

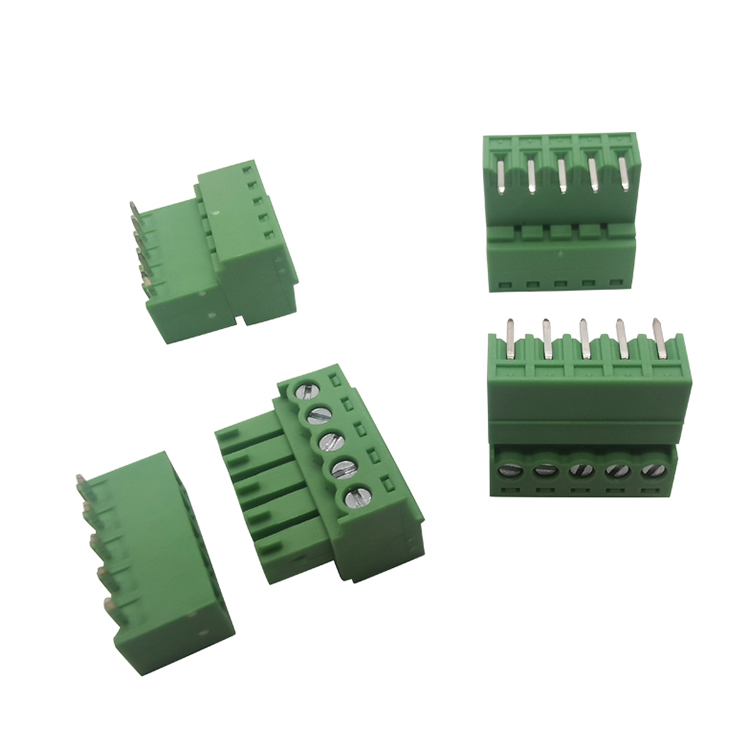

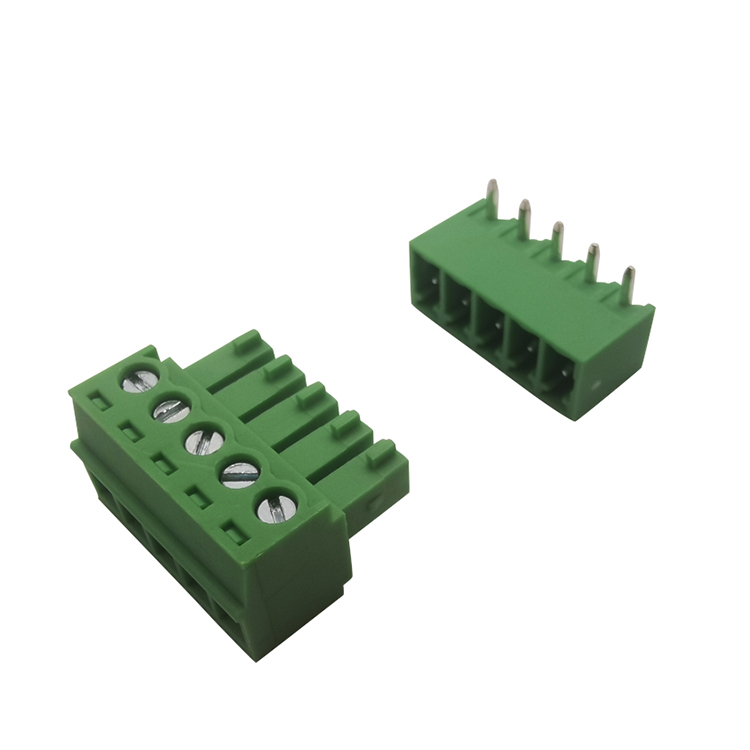

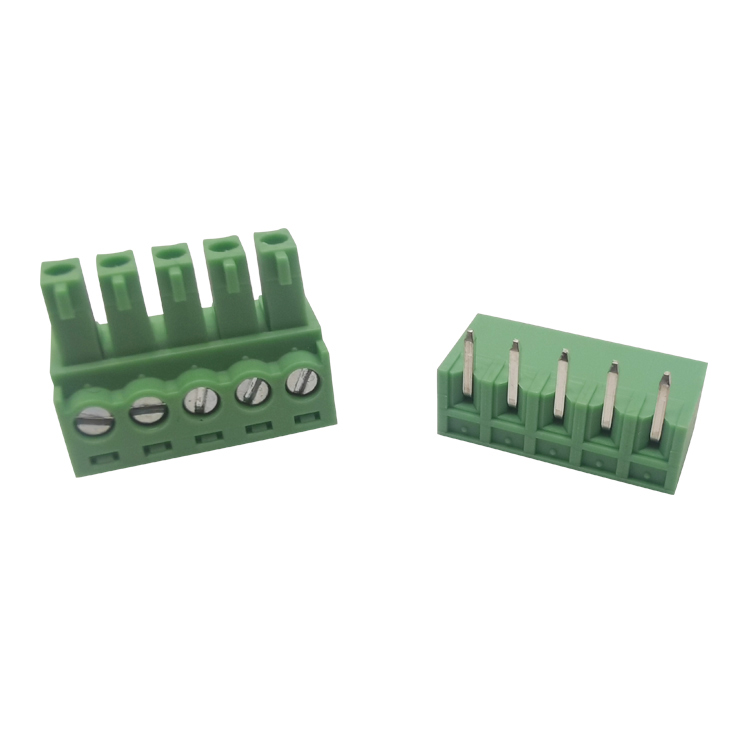

प्लग करने योग्य टर्मिनल ब्लॉक

यह दो भागों वाली एक अलग की जा सकने वाली संरचना है, जिसमें पीसीबी पर सोल्डर किया हुआ एक फिक्स्ड हेडर और एक अलग किया जा सकने वाला वायर प्लग शामिल है। पूरे वायर हार्नेस को बिना किसी एक कोर की वायरिंग बदले एक साथ प्लग इन और अनप्लग किया जा सकता है। लोकप्रिय खोज शब्द: "प्लग करने योग्य पीसीबी टर्मिनल ब्लॉक" और "प्लग करने योग्य टर्मिनल ब्लॉक कनेक्टर"।

बैरियर टर्मिनल ब्लॉक

यह एक विशेष प्रकार का स्क्रू-टाइप टर्मिनल है जिसमें आसन्न ध्रुवों के बीच स्वतंत्र प्लास्टिक आइसोलेशन बैरियर लगे होते हैं। यह पर्याप्त क्रीपेज और क्लीयरेंस दूरी प्रदान करता है, और उच्च-वोल्टेज औद्योगिक विद्युत वितरण परिदृश्यों के लिए उपयुक्त है। "बैरियर स्क्रू टर्मिनल ब्लॉक" औद्योगिक क्षेत्र में व्यापक रूप से उपयोग किया जाने वाला शब्द है।

टर्मिनल ब्लॉक की पूर्ण-आयाम तुलना तालिका

त्वरित चयन और बीओएम मूल्यांकन के लिए, हम सभी मुख्यधारा के मॉडलों की लागत, असेंबली दक्षता, कंपन प्रतिरोध, फील्ड मेंटेनेंस क्षमता और वायर कम्पैटिबिलिटी सहित प्रमुख संकेतकों का सारांश प्रस्तुत करते हैं।

लागत विश्लेषण: न्यूनतम घटक लागत का अर्थ न्यूनतम कुल लागत नहीं होता।

• स्क्रू टर्मिनल ब्लॉक की प्रति इकाई लागत सबसे कम होती है। इनकी परिपक्व संरचना और मानकीकृत उत्पादन प्रक्रिया इन्हें उच्च मात्रा में बीओएम मिलान के लिए सबसे किफायती विकल्प बनाती है।
• स्प्रिंग और स्क्रूलेस टर्मिनल ब्लॉक की कीमत प्रति पोल 20% से 50% तक अधिक होती है। सटीक स्प्रिंग स्टील के पुर्जे और अनुकूलित प्लास्टिक के आवरण निर्माण लागत को बढ़ाते हैं।
• प्लग करने योग्य टर्मिनल ब्लॉक सबसे महंगे होते हैं। इनमें हेडर और प्लग की दोहरी संरचना होती है, और इनके लिए मिलान सहनशीलता की आवश्यकताएं अधिक सख्त होती हैं।
• ऑन-साइट इंजीनियरिंग के दृष्टिकोण से, घटक इकाई लागत भ्रामक है। स्क्रू ब्लॉक में प्रत्येक पोल के लिए मैन्युअल स्क्रूड्राइवर की आवश्यकता होती है। हजारों बड़े पैमाने पर उत्पादित बोर्डों के लिए, संचित श्रम लागत स्प्रिंग या स्क्रूलेस ब्लॉकों के मूल्य अंतर से कहीं अधिक होती है। थोड़े अधिक महंगे टूल-फ्री मॉडल चुनने से कुल उत्पादन लागत में प्रभावी रूप से कमी आती है।

संयोजन गति: उपकरण-मुक्त संरचनाएं बड़े पैमाने पर उत्पादन में अग्रणी हैं

• नॉन-स्क्रू टर्मिनल ब्लॉक का सबसे बड़ा फायदा इसकी असेंबली दक्षता है।
• स्क्रू टर्मिनल ब्लॉकों के लिए, प्रत्येक स्वतंत्र पोल को बार-बार संचालन की आवश्यकता होती है: तार डालना, स्क्रूड्राइवर से कसना और टॉर्क की जाँच करना। 12-पिन टर्मिनल ब्लॉक के लिए 12 स्वतंत्र कसने के चरणों की आवश्यकता होती है। यह स्वचालित और मैनुअल असेंबली लाइनों पर काम करने की गति को बुरी तरह से सीमित कर देता है।
• स्प्रिंग टर्मिनल ब्लॉक सीधे तार डालने और स्वचालित रूप से कसने की सुविधा प्रदान करते हैं। लीवर-शैली के स्क्रूलेस ब्लॉकों को केवल सरल तरीके से खोलना, तार डालना और बंद करना होता है। प्रत्येक वायरिंग प्रक्रिया में एक सेकंड से भी कम समय लगता है।
• बड़े पैमाने पर उपयोग होने वाले औद्योगिक और वाणिज्यिक उपकरणों के लिए, स्प्रिंग और स्क्रूलेस ब्लॉक से होने वाली श्रम लागत की बचत, घटकों की अधिक लागत की भरपाई पूरी तरह से कर देती है। छोटे बैच में निर्मित कस्टम कैबिनेट उपकरणों के लिए, दक्षता का अंतर नगण्य है।

कंपन प्रतिरोध: विश्वसनीयता का सबसे कम आंका जाने वाला संकेतक

• कंपन और झटके के प्रति प्रतिरोध क्षमता औद्योगिक उपकरणों के दीर्घकालिक स्थिर संचालन को सीधे तौर पर निर्धारित करती है, जिसे प्रारंभिक डिजाइन में आसानी से नजरअंदाज कर दिया जाता है।
• पारंपरिक स्क्रू कनेक्शन लंबे समय तक कंपन के कारण सूक्ष्म शिथिलता से ग्रस्त हो जाते हैं। हजारों घंटों के संचालन के बाद क्लैम्पिंग बल धीरे-धीरे कम हो जाता है, जिससे खराब संपर्क या ओपन सर्किट हो जाते हैं। यह दोष मोटर ड्राइव, मोबाइल यांत्रिक उपकरण और वाहन-माउंटेड कंट्रोल कैबिनेट में अत्यंत सामान्य है।
• स्प्रिंग और स्क्रूलेस टर्मिनल ब्लॉक में निष्क्रिय स्वतः कसने वाली संरचनाएं होती हैं। कंपन से कनेक्शन ढीला नहीं होता; बल्कि, यह वायर फिटिंग को और अधिक कॉम्पैक्ट बनाता है। यही कारण है कि रेलवे, ऑटोमोबाइल और भारी औद्योगिक कंपन स्थितियों में इनका उपयोग मानक के रूप में किया जाता है।
• स्क्रू ब्लॉक केवल स्थिर परिचालन वातावरण वाले स्थिर इनडोर उपकरणों के लिए उपयुक्त हैं।

फील्ड सर्विसिबिलिटी: प्लगेबल ब्लॉक रखरखाव को पूरी तरह से अनुकूलित करते हैं

• ऑन-साइट बोर्ड रिप्लेसमेंट और फॉल्ट मेंटेनेंस, बिक्री के बाद की इंजीनियरिंग की मुख्य समस्याएं हैं।
• जब स्क्रू या स्प्रिंग टर्मिनल ब्लॉक बोर्ड खराब हो जाते हैं, तो तकनीशियनों को प्रत्येक तार को एक-एक करके खोलना, चिह्नित करना और छांटना पड़ता है। नया बोर्ड लगाने के बाद, सभी तारों को दोबारा जोड़ना और कैलिब्रेट करना आवश्यक होता है। 16-पिन बोर्ड को बदलने में लगभग 20 मिनट लगते हैं, जिसमें गलत वायरिंग और अन्य खराबी का खतरा काफी अधिक होता है।
• प्लग करने योग्य टर्मिनल ब्लॉक रखरखाव के तरीके को बदल देते हैं। समग्र वायर हार्नेस प्लग को पीसीबी हेडर से एक ही चरण में अलग किया जा सकता है। नया बोर्ड लगाएं और इंटीग्रल हार्नेस को दोबारा प्लग करें। पूरी प्रक्रिया में केवल 2 मिनट लगते हैं, और वायर सीक्वेंस में त्रुटियों का कोई खतरा नहीं होता।
• प्लग करने योग्य संरचनाओं का एकमात्र नुकसान बोर्ड की अधिक ऊर्ध्वाधर ऊंचाई है। सीमित आंतरिक स्थान वाले नियंत्रण कैबिनेट के लिए, बाहरी आकार की पहले से पुष्टि करना आवश्यक है।

वायर अनुकूलता और उच्च-वोल्टेज अनुपालन परिदृश्य

• स्क्रू टर्मिनल ब्लॉक में तारों के साथ सबसे मजबूत अनुकूलता होती है। समायोज्य क्लैम्पिंग संरचना 24 AWG से 12 AWG तक के तारों के अनुकूल होती है, जिससे यह विभिन्न क्षेत्रों में स्थापित विभिन्न वायरिंग आवश्यकताओं के लिए उपयुक्त है।
• स्प्रिंग और स्क्रूलेस मॉडल में तार के व्यास के अनुकूलन की सीमा निश्चित होती है। अति पतले तारों को मजबूती से जकड़ा नहीं जा सकता, और अति मोटे तारों को डाला नहीं जा सकता। डिज़ाइनरों को डेटाशीट में दी गई पैरामीटर सीमा की सावधानीपूर्वक जाँच करनी चाहिए।
• मुख्य वोल्टेज से अधिक उच्च वोल्टेज वाले परिदृश्यों के लिए, पारंपरिक छोटे पिच वाले टर्मिनल ब्लॉक IEC और UL के क्रीपेज और क्लीयरेंस मानकों को पूरा नहीं कर सकते। बैरियर टर्मिनल ब्लॉक इस समस्या को पृथक प्लास्टिक बैरियर और 7.5 मिमी/7.62 मिमी बड़े पिच डिज़ाइन के माध्यम से हल करते हैं, जो बिजली वितरण और नई ऊर्जा इन्वर्टर उपकरणों के लिए मुख्यधारा का मानक विकल्प है।

प्रमुख निर्माताओं के चयन और आपूर्ति संदर्भ

• वैश्विक औद्योगिक टर्मिनल ब्लॉक बाजार में दो ब्रांडों का वर्चस्व है: फीनिक्स कॉन्टैक्ट और डेगसन।
• फीनिक्स कॉन्टैक्ट एक जर्मन हाई-एंड ब्रांड है जिसके पास व्यापक उत्पाद श्रृंखला और उच्च वैश्विक मान्यता है, और इसका व्यापक रूप से यूरोप और अमेरिका में उच्च-मानक औद्योगिक परियोजनाओं में उपयोग किया जाता है।
• डेगसन लागत-संवेदनशील वैश्विक परियोजनाओं और एशियाई बाजारों में मजबूत आपूर्ति श्रृंखला लाभों के साथ, पूर्ण विशिष्टताओं वाले, लागत प्रभावी टर्मिनल ब्लॉक उत्पाद प्रदान करता है।
• दोनों ब्रांड स्क्रू, स्प्रिंग, स्क्रूलेस, प्लगेबल और बैरियर सीरीज के पुर्जे उपलब्ध कराते हैं। गैर-मानक पुर्जों को कस्टमाइज़ करते समय, द्वितीयक आपूर्ति की उपलब्धता सुनिश्चित करने और आपूर्ति श्रृंखला संबंधी जोखिमों से बचने के लिए इन दो मुख्य मानकों के साथ संगत मॉडलों को प्राथमिकता दें।

व्यावहारिक इंजीनियरिंग चयन नियम

कोई सर्वमान्य सर्वश्रेष्ठ टर्मिनल ब्लॉक नहीं है। सबसे उपयुक्त विकल्प आपके उपकरण के संचालन वातावरण, उत्पादन विधि और बिक्री के बाद रखरखाव विधि पर निर्भर करता है।

• लागत के प्रति संवेदनशील उच्च मात्रा वाले स्थिर उपकरण: सर्वोत्तम लागत-प्रदर्शन के लिए स्क्रू टर्मिनल ब्लॉक चुनें।

•बड़े पैमाने पर उत्पादन या कंपन-प्रवण उपकरणकार्यकुशलता और दीर्घकालिक विश्वसनीयता में सुधार के लिए स्प्रिंग या स्क्रूलेस टर्मिनल ब्लॉक चुनें।

•क्षेत्र में रखरखाव किए जाने वाले मॉड्यूलर उपकरणबिक्री के बाद लगने वाले श्रम खर्च और वायरिंग की गड़बड़ियों को काफी हद तक कम करने के लिए प्लग करने योग्य टर्मिनल ब्लॉक चुनें।

• उच्च वोल्टेज विद्युत वितरण और औद्योगिक विद्युत उपकरण: सुरक्षा अलगाव मानकों को पूरा करने के लिए बैरियर स्क्रू टर्मिनल ब्लॉक चुनें।

अक्सर पूछे जाने वाले प्रश्न: इंजीनियरों द्वारा टर्मिनल ब्लॉक के चयन से संबंधित सामान्य प्रश्न

नीचे पीसीबी टर्मिनल ब्लॉक प्रकारों के बारे में अक्सर पूछे जाने वाले पांच प्रश्न दिए गए हैं, जो वास्तविक औद्योगिक डिजाइन, उत्पादन और फील्ड रखरखाव संबंधी चिंताओं पर केंद्रित हैं।

1. क्या औद्योगिक उपकरणों के लिए स्प्रिंग टर्मिनल ब्लॉक, स्क्रू टर्मिनल ब्लॉक की तुलना में अधिक विश्वसनीय होते हैं?

स्प्रिंग टर्मिनल ब्लॉक गतिशील औद्योगिक वातावरण में बेहतर दीर्घकालिक विश्वसनीयता प्रदान करते हैं। उपकरण के कंपन और तापमान में उतार-चढ़ाव के कारण स्क्रू-प्रकार के ब्लॉक समय के साथ क्लैम्पिंग बल खो सकते हैं, जिससे बीच-बीच में कनेक्शन में खराबी आ सकती है। स्प्रिंग और स्क्रूलेस ब्लॉक निष्क्रिय रूप से स्थिर क्लैम्पिंग दबाव बनाए रखते हैं, जिससे वे मोटर, गतिशील मशीनरी और वाहन-माउंटेड नियंत्रण प्रणालियों के लिए अधिक विश्वसनीय होते हैं। स्थिर इनडोर कैबिनेट अनुप्रयोगों के लिए, उचित टॉर्क वाले स्क्रू ब्लॉक पर्याप्त रूप से विश्वसनीय बने रहते हैं।

2. क्या मानक नियंत्रण बोर्डों के लिए प्लगेबल टर्मिनल ब्लॉक में अपग्रेड करना फायदेमंद है?

अगर आपके उपकरण को ऑन-साइट सर्विसिंग, मरम्मत या बोर्ड बदलने की आवश्यकता है, तो प्लगेबल टर्मिनल ब्लॉक उपयोगी होते हैं। हालांकि इनकी कीमत अधिक होती है और पीसीबी पर अतिरिक्त ऊर्ध्वाधर स्थान की आवश्यकता होती है, लेकिन ये प्रति बोर्ड 20 मिनट से अधिक के फील्ड मेंटेनेंस समय को घटाकर 2 मिनट से भी कम कर देते हैं। साथ ही, ये मैन्युअल वायर री-टर्मिनेशन से होने वाली मानवीय त्रुटि को भी खत्म कर देते हैं। फिक्स्ड, नॉन-सर्विसेबल OEM बोर्ड्स के लिए, जिनमें बिक्री के बाद किसी प्रकार के प्रतिस्थापन की आवश्यकता नहीं होती है, मानक स्क्रू या स्प्रिंग ब्लॉक अधिक किफायती विकल्प हैं।

3. स्प्रिंग टर्मिनल ब्लॉकों पर बेमेल तार गेज का उपयोग करने का सबसे बड़ा जोखिम क्या है?

स्प्रिंग टर्मिनल ब्लॉक में तार के व्यास की एक निश्चित सीमा होती है। बहुत पतले तार का उपयोग करने से क्लैम्पिंग बल अपर्याप्त हो जाता है, जिसके परिणामस्वरूप ढीले संपर्क और मामूली कंपन के कारण सिग्नल में रुकावट आ सकती है। बहुत मोटे तार स्प्रिंग केज में पूरी तरह से नहीं समा पाते, जिससे तांबा खुला रह जाता है और शॉर्ट-सर्किट का खतरा पैदा हो जाता है। उच्च तार सहनशीलता वाले स्क्रू टर्मिनल ब्लॉक के विपरीत, स्प्रिंग मॉडल में ऑन-साइट समायोजन की गुंजाइश लगभग न के बराबर होती है - तार की मोटाई हमेशा डेटाशीट विनिर्देशों के अनुसार ही रखें।

4. मुझे रेगुलर स्क्रू ब्लॉक के बजाय बैरियर टर्मिनल ब्लॉक कब चुनना चाहिए?

मुख्य विद्युत स्तर और उच्च वोल्टेज विद्युत वितरण, मोटर नियंत्रण और इन्वर्टर डिज़ाइन के लिए बैरियर टर्मिनल ब्लॉक चुनें। पोल के बीच लगे आइसोलेटेड प्लास्टिक बैरियर रिसाव और क्लीयरेंस दूरी को बढ़ाते हैं, और IEC और UL औद्योगिक सुरक्षा मानकों का पूरी तरह से पालन करते हैं। कम पिच वाले सामान्य स्क्रू टर्मिनल ब्लॉक उच्च वोल्टेज इन्सुलेशन आवश्यकताओं को पूरा नहीं कर सकते और लंबे समय तक संचालन के दौरान सुरक्षा जोखिमों का सामना करते हैं।

5. क्या टूल-फ्री स्क्रूलेस टर्मिनल ब्लॉक उत्पादन गुणवत्ता स्थिरता को कम करते हैं?

नहीं, मानकीकृत स्क्रूलेस लीवर-टाइप टर्मिनल ब्लॉक उत्पादन में एकरूपता लाते हैं। स्क्रू ब्लॉक की गुणवत्ता काफी हद तक कामगार के संचालन पर निर्भर करती है — अनियमित टॉर्क के कारण क्लैम्पिंग बल असमान हो जाता है। स्क्रूलेस संरचनाएं यांत्रिक रूप से स्थिर स्थिति को अपनाती हैं, जिससे यह सुनिश्चित होता है कि प्रत्येक तार को एक समान क्लैम्पिंग तनाव मिले। इससे बैच उत्पादन में होने वाली त्रुटियां कम होती हैं और यह उच्च मात्रा वाली स्वचालित असेंबली लाइनों के लिए आदर्श है।
