क्या आप अपने कंट्रोल कैबिनेट या औद्योगिक उपकरण डिजाइन के लिए पीसीबी टर्मिनल ब्लॉक चुनने में असमंजस में हैं? आप अकेले नहीं हैं।
अधिकांश विद्युत और खरीद इंजीनियरों को एक ही समस्या का सामना करना पड़ता है। बॉम ऑफ मैटेरियल्स (बीओएम) में केवल "टर्मिनल ब्लॉक" लिखा होता है, कोई विशिष्ट विनिर्देश नहीं दिए होते। दर्जनों प्रकार, पिच आकार और पोल संख्या उपलब्ध होने के कारण, गलत मॉडल चुनने से असेंबली में देरी, फील्ड में विफलताएं और मरम्मत की लागत बढ़ जाती है।
यह व्यावहारिक मार्गदर्शिका सैद्धांतिक किताबों को दरकिनार करते हुए, वास्तविक दुनिया की इंजीनियरिंग जानकारी प्रदान करती है ताकि आप आदर्श विकल्प का चयन कर सकें। पीसीबी टर्मिनल ब्लॉक औद्योगिक नियंत्रण बोर्ड, बिजली आपूर्ति और ड्राइव उपकरण के लिए। हम कोर के प्रकार, मानक पिच आकार, कुंजी चयन नियम और क्षेत्र में होने वाली आम गलतियों से बचने के तरीकों पर चर्चा करेंगे।
पीसीबी टर्मिनल ब्लॉक क्या है और यह क्यों महत्वपूर्ण है?

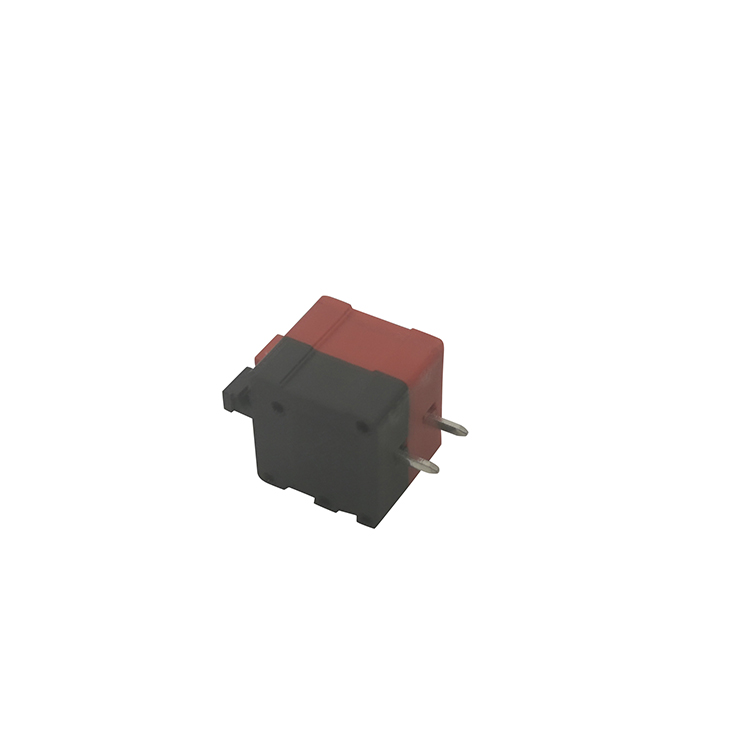

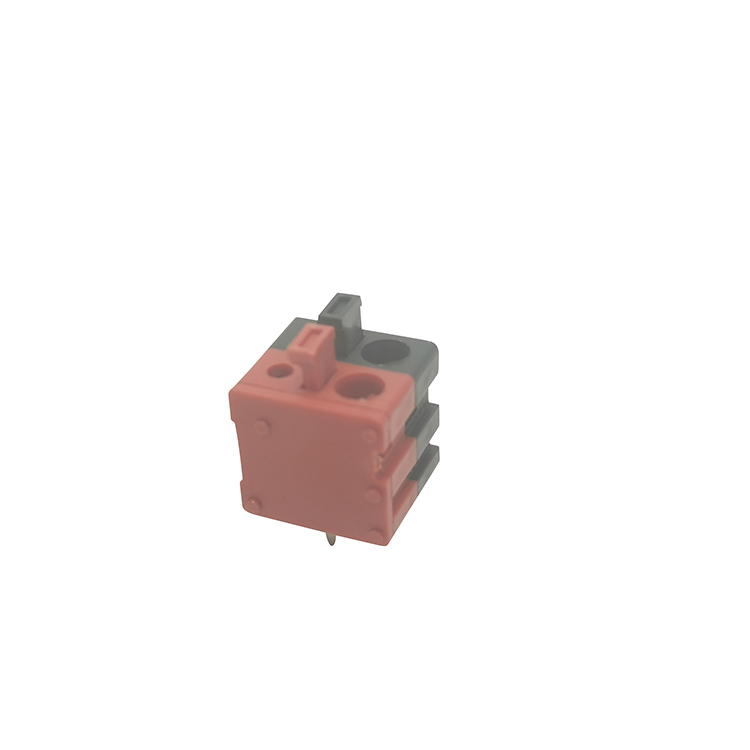

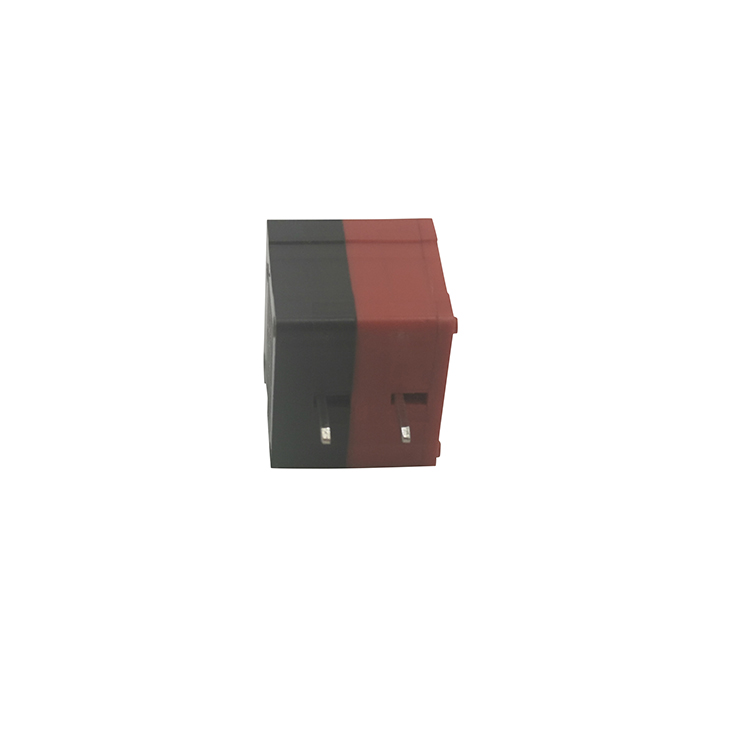

पीसीबी टर्मिनल ब्लॉक एक मॉड्यूलर बोर्ड-माउंटेड कनेक्टर है। यह विद्युत तारों को अलग-अलग तारों को सीधे सोल्डर किए बिना प्रिंटेड सर्किट बोर्ड से जोड़ता है।
इसका कार्य सिद्धांत सरल है। तारों को ब्लॉक में डाला जाता है, फिर उन्हें स्क्रू, स्प्रिंग या लीवर क्लैम्पिंग संरचना के माध्यम से स्थिर किया जाता है। बिजली और सिग्नल आंतरिक पिनों के माध्यम से पीसीबी तक संचारित होते हैं।
हालांकि संरचना देखने में सरल लगती है, लेकिन क्लैम्पिंग विधि और आयामी विनिर्देश असेंबली दक्षता, कंपन प्रतिरोध, वर्तमान वहन क्षमता और फील्ड सर्विसिबिलिटी निर्धारित करते हैं।
तीन मुख्य पैरामीटर सभी पीसीबी टर्मिनल ब्लॉकों को परिभाषित करते हैं:
• क्लैम्पिंग तंत्र: स्क्रू, स्प्रिंग, स्क्रूलेस या प्लग करने योग्य
• पिच का आकार: आसन्न ध्रुवों के बीच केंद्र से केंद्र की दूरी (मिमी)
• पोल संख्या: प्रति ब्लॉक स्वतंत्र परिपथों की संख्या
किसी भी पैरामीटर में गड़बड़ी होने से व्यावहारिक समस्याएं उत्पन्न होती हैं। उपकरण के आवरणों के साथ खराब फिटिंग, अपर्याप्त करंट टॉलरेंस, या धीमी उत्पादन लाइन असेंबली, ये सभी अनुचित चयन के कारण होने वाली आम ऑन-साइट समस्याएं हैं।
पीसीबी टर्मिनल ब्लॉक के प्रकार: फायदे, नुकसान और औद्योगिक उपयोग के उदाहरण
औद्योगिक कैबिनेट और उपकरण डिजाइन में चार प्रकार के टर्मिनल ब्लॉक प्रमुख भूमिका निभाते हैं। प्रत्येक की अपनी स्पष्ट अनुप्रयोग सीमाएँ हैं। त्वरित तुलना के लिए हमने इनके व्यावहारिक लाभ, कमियाँ और विशिष्ट परिदृश्यों का सारांश प्रस्तुत किया है।

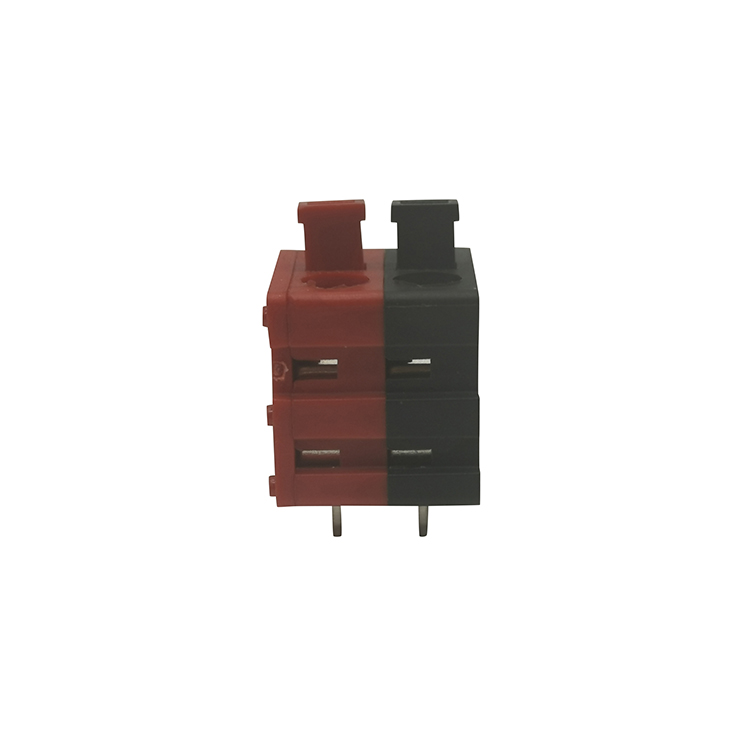

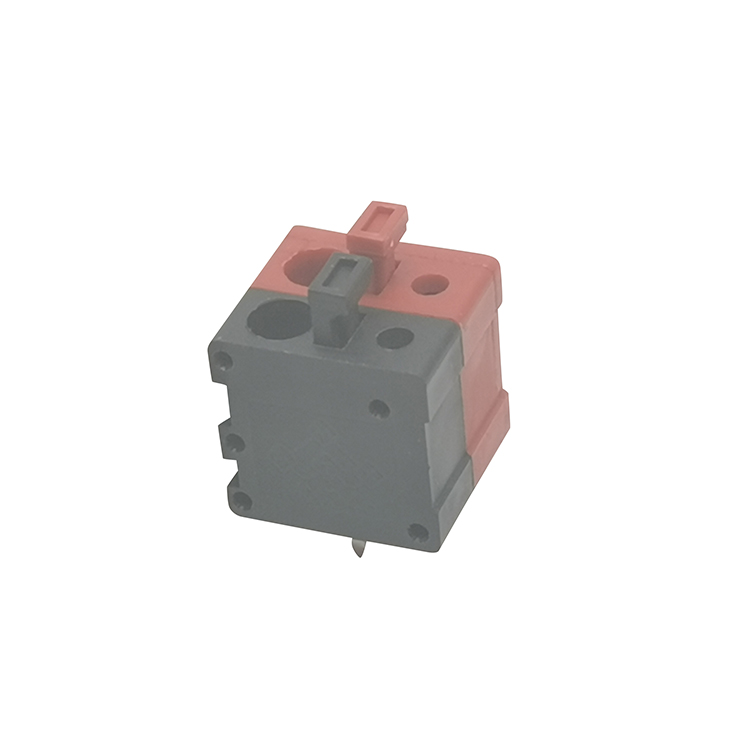

टर्मिनल ब्लॉक प्रकार | काम के सिद्धांत | मुख्य लाभ (स्थल पर) | सामान्य कमियां | विशिष्ट औद्योगिक अनुप्रयोग |
|---|---|---|---|---|
स्क्रू प्रकार | एक धातु की प्लेट पेंच के बल से छिले हुए तारों को दबाकर स्थिर कर देती है। | कम लागत, अत्यधिक विश्वसनीय, विभिन्न प्रकार के तारों के साथ संगत, और साइट पर ही आसानी से रखरखाव योग्य। | मैनुअल असेंबली धीमी है; टॉर्क मानकीकृत न होने पर लंबे समय तक कंपन के कारण कनेक्शन आसानी से ढीले हो जाते हैं। | सामान्य पावर बोर्ड, फिक्स्ड कंट्रोल कैबिनेट, कम लागत वाले औद्योगिक उपकरण |
स्प्रिंग प्रकार | अंतर्निर्मित स्प्रिंग केज तारों को डालने के बाद स्वचालित रूप से जकड़ लेता है। | बिना किसी उपकरण के त्वरित वायरिंग, उत्कृष्ट कंपन प्रतिरोध, स्थिर दीर्घकालिक कनेक्शन | स्क्रू प्रकारों की तुलना में संकीर्ण तार गेज अनुकूलन सीमा, उच्च इकाई लागत | परिवहन उपकरण, कंपन-प्रवण मशीनरी, औद्योगिक स्वचालन नियंत्रण बोर्ड |
पेंच रहित (लीवर/बटन) | लीवर/बटन से खोलें, तार डालें, लॉक को कसकर बंद करें | किसी उपकरण की आवश्यकता नहीं, सबसे तेज़ फील्ड वायरिंग, उच्च मात्रा वाली वायरिंग स्थितियों के लिए उपयुक्त | उच्च खरीद लागत, अति-मोटी तारों के लिए सीमित उपयोगिता | भवन स्वचालन, प्रकाश नियंत्रण प्रणाली, ऑनसाइट बैच वायरिंग परियोजनाएं |
प्लग करने योग्य प्रकार | विभाजित संरचना: निश्चित पीसीबी हेडर + अलग करने योग्य वायर प्लग | बोर्ड और वायर हार्नेस को अलग किया जा सकता है, जिससे उपकरण के रखरखाव और प्रतिस्थापन में अत्यधिक सुविधा होती है। | अधिक लागत, मिलान के लिए सटीक पिच मिलान की आवश्यकता होती है | फील्ड-सर्विस किए जाने वाले उपकरण, बदलने योग्य कंट्रोल बोर्ड, मॉड्यूलर औद्योगिक उपकरण |
बाधा प्रकार | खंभों के बीच स्वतंत्र प्लास्टिक अवरोध, पेंच + वॉशर तार क्लैम्पिंग | उत्कृष्ट इन्सुलेशन, उच्च वोल्टेज प्रतिरोध, टिकाऊ और भारी-भरकम कार्यों के लिए उपयुक्त। | बड़ा बोर्ड फुटप्रिंट, भारी संरचना, धीमी असेंबली | विद्युत वितरण उपकरण, मोटर नियंत्रण बोर्ड, उच्च-वोल्टेज औद्योगिक प्रणालियाँ |
मानक पिच आकार | मुख्य प्रदर्शन विशेषताएँ | करंट और वोल्टेज स्तर | ऑन-साइट अनुप्रयोग परिदृश्य |
|---|---|---|---|
2.54 मिमी (0.1") | न्यूनतम मानक पिच, कॉम्पैक्ट फुटप्रिंट | कम धारा, केवल सिग्नल स्तर | छोटे सिग्नल नियंत्रण बोर्ड, सेंसर सिग्नल संचरण, सीमित स्थान वाले कम विद्युत उपकरण |
3.5 मिमी / 3.81 मिमी (0.15") | सबसे बहुमुखी औद्योगिक पिच, संतुलित आकार और प्रदर्शन | मध्यम निम्न धारा, सामान्य औद्योगिक वोल्टेज | यूनिवर्सल औद्योगिक नियंत्रण बोर्ड, पीएलसी परिधीय मॉड्यूल, मानक कैबिनेट सिग्नल और पावर एकीकरण सर्किट |
5.0 मिमी / 5.08 मिमी (0.2") | मोटे तारों को सहारा देता है, उच्च भार वहन क्षमता | मध्यम धारा, पारंपरिक शक्ति वोल्टेज | स्विचिंग पावर सप्लाई, इन्वर्टर, मोटर ड्राइव बोर्ड, औद्योगिक पावर मॉड्यूल |
7.5 मिमी / 7.62 मिमी | अधिकतम रिसाव और निकासी दूरी, मजबूत इन्सुलेशन | उच्च धारा और उच्च वोल्टेज | उच्च-शक्ति वाले औद्योगिक उपकरण, भारी मशीनरी नियंत्रण, उच्च-वोल्टेज बिजली वितरण टर्मिनल |
फील्ड इंजीनियर के लिए त्वरित नियम: सामान्य औद्योगिक पीसीबी डिज़ाइन के 90% मामलों के लिए, चुनें 3.81 मिमी या 5.08 मिमी पिचकॉम्पैक्ट सिग्नल सर्किट के लिए केवल 2.54 मिमी का चयन करें, और उच्च-शक्ति, उच्च-वोल्टेज लोड के लिए विशेष रूप से 7.5 मिमी या उससे अधिक का चयन करें।
पोल संख्या का चयन: सर्किट डिज़ाइन और ऑन-साइट रखरखाव क्षमता के अनुरूप
पोल काउंट से तात्पर्य एक टर्मिनल ब्लॉक में स्वतंत्र सर्किटों की संख्या से है। मानक औद्योगिक स्टॉक मॉडल 2P से 16P तक होते हैं, जिनमें 2/3/4/6/8/12P सबसे आम और आसानी से उपलब्ध हैं।
बुनियादी पोल गणना मिलान तर्क:
- 2P: एकल परिपथ (धनात्मक/ऋणात्मक, लाइन/न्यूट्रल)
- 3P: ग्राउंड वायर वाला पावर सर्किट या तीन-फेज सिंगल लूप
- 4P+: बहु-समूह सिग्नल सर्किट या तीन-चरण + ग्राउंड एकीकृत सर्किट
पोल की संख्या का चयन करने के लिए दो व्यावहारिक ऑन-साइट सुझाव:
सबसे पहले, सिंगल हाई-पोल ब्लॉक पर अत्यधिक निर्भर न रहें। एक 12P ब्लॉक को दो 6P ब्लॉक से बदला जा सकता है। स्प्लिट डिज़ाइन से ऑन-साइट वायरिंग, समस्या निवारण और कंपोनेंट रिप्लेसमेंट बहुत आसान हो जाता है।
दूसरा, मॉड्यूलर स्टैकेबल मॉडल को प्राथमिकता दें। अधिकांश स्क्रू और प्लगेबल टर्मिनल ब्लॉक 2P/3P/4P इकाइयों के निर्बाध संयोजन का समर्थन करते हैं। यह लचीला संयोजन विभिन्न I/O संख्या वाले मल्टी-SKU उपकरणों के अनुकूल होता है और इन्वेंट्री के दबाव को कम करता है।
औद्योगिक डिजाइन के लिए चरण-दर-चरण टर्मिनल ब्लॉक चयन प्रक्रिया
मिलान संबंधी त्रुटियों से बचने के लिए नए बोर्ड डिजाइनों के चयन में इंजीनियरिंग-उन्मुख इस प्रक्रिया का पालन करें:
1. सबसे पहले वर्तमान और वोल्टेज लोड की पुष्टि करें
लोड पैरामीटर पिच का आकार निर्धारित करते हैं। 10A से कम करंट के लिए 2.54mm–3.81mm पिच उपयुक्त होती है। 15A से अधिक करंट के लिए, ओवरहीटिंग और जलने से बचने के लिए 5.08mm या 7.62mm की हाई-लोड पिच का ही चुनाव करें।
2. तार की मोटाई की अनुकूलता की जाँच करें
डेटाशीट में वायर गेज रेंज की जांच करें (अधिकांश में 12-24 AWG शामिल हैं)। साइट पर वायर की अधिकतम मोटाई पर ध्यान दें ताकि पूरी तरह से क्लैम्पिंग सुनिश्चित हो सके और अलग-अलग गेज के कारण खराब संपर्क से बचा जा सके।
3. उत्पादन और संयोजन की स्थितियों का मिलान करें
बड़े पैमाने पर उत्पादन और उच्च दक्षता वाले वायरिंग प्रोजेक्ट्स के लिए, मैन्युअल काम के घंटों को कम करने के लिए स्प्रिंग या स्क्रूलेस टर्मिनल ब्लॉक चुनें। लागत के लिहाज से महत्वपूर्ण मानक उपकरणों के लिए, पारंपरिक स्क्रू ब्लॉक सबसे किफायती विकल्प हैं।
4. फील्ड मेंटेनेंस की आवश्यकताओं पर विचार करें
यदि कंट्रोल बोर्ड को नियमित रूप से बदलने, डिबगिंग करने या बिक्री के बाद रखरखाव की आवश्यकता होती है, तो प्लगेबल टर्मिनल ब्लॉक में निवेश करें। वायर हार्नेस साइट पर ही स्थिर रहता है, और केवल पीसीबी को बदला जाता है, जिससे रखरखाव के दौरान लगने वाला समय काफी कम हो जाता है।
5. उपकरण के कंपन वातावरण की जाँच करें
मोटर उपकरण, मोबाइल मशीनरी और वाहन पर लगे औद्योगिक उपकरणों में साधारण स्क्रू टर्मिनल ब्लॉक का उपयोग नहीं किया जा सकता (क्योंकि कंपन से तार ढीले होने का खतरा रहता है)। स्प्रिंग और स्क्रूलेस क्लैम्पिंग संरचनाएं स्थिर दीर्घकालिक संचालन के लिए निरंतर मजबूती प्रदान करती हैं।
6. आपूर्ति की उपलब्धता की पुष्टि करें
फीनिक्स कॉन्टैक्ट और डेगसन जैसे भरोसेमंद ब्रांडों के मुख्यधारा के मॉडलों का ही इस्तेमाल करें। मानक पिच और पोल संख्या वाले स्टॉक पार्ट्स को प्राथमिकता दें। गैर-मानक कस्टम पार्ट्स के कारण डिलीवरी में लंबा समय लगता है और बिक्री के बाद प्रतिस्थापन सेवा असुविधाजनक हो जाती है।
औद्योगिक डिजाइनों के लिए पीसीबी टर्मिनल ब्लॉक के बारे में अक्सर पूछे जाने वाले प्रश्न
नीचे कंट्रोल कैबिनेट डिजाइनरों और उपकरण खरीद इंजीनियरों द्वारा अक्सर पूछे जाने वाले पांच प्रश्न दिए गए हैं, जो वास्तविक ऑन-साइट चयन और वायरिंग संबंधी समस्याओं पर केंद्रित हैं।
1. औद्योगिक नियंत्रण बोर्डों के लिए सबसे सार्वभौमिक पीसीबी टर्मिनल ब्लॉक पिच क्या है?
औद्योगिक अनुप्रयोगों के लिए 3.81 मिमी और 5.08 मिमी दो सबसे अधिक उपयोग होने वाले पिच आकार हैं। 3.81 मिमी अधिकांश सिग्नल और 10A से कम पावर वाले सर्किट के लिए उपयुक्त है, जबकि 5.08 मिमी इनवर्टर, पावर सप्लाई और मोटर ड्राइव जैसे मध्यम-करंट वाले सर्किट के लिए उपयुक्त है। ये दोनों आकार लगभग सभी मानक कंट्रोल कैबिनेट लेआउट में फिट होते हैं और सामान्य उपयोग के लिए डिज़ाइन में जगह या करंट लोड संबंधी समस्याओं से बचाते हैं।
2. क्या प्लग करने योग्य टर्मिनल ब्लॉक अतिरिक्त लागत के लायक हैं?
प्लग करने योग्य टर्मिनल ब्लॉक फील्ड में उपयोग होने वाले उपकरणों के लिए स्पष्ट रूप से उपयोगी हैं। हालांकि ये मानक स्क्रू ब्लॉकों से अधिक महंगे होते हैं, लेकिन ये वायर हार्नेस को पीसीबी से अलग करते हैं, जिससे बिना रीवायरिंग के बोर्ड को जल्दी से बदला जा सकता है और साइट पर ही डीबगिंग की जा सकती है। ये उपकरण के डाउनटाइम और बिक्री के बाद की श्रम लागत को प्रभावी रूप से कम करते हैं, जिससे ये मॉड्यूलर औद्योगिक उपकरणों और बार-बार रखरखाव किए जाने वाले नियंत्रण प्रणालियों के लिए लागत प्रभावी साबित होते हैं।
3. उच्च कंपन वाले औद्योगिक वातावरण के लिए किस प्रकार का टर्मिनल ब्लॉक सबसे उपयुक्त है?
मोटर उपकरण, मोबाइल मशीनरी और वाहन पर लगे औद्योगिक उपकरणों जैसे कंपन-प्रवण क्षेत्रों के लिए स्प्रिंग और स्क्रूलेस टर्मिनल ब्लॉक सबसे उपयुक्त विकल्प हैं। पारंपरिक स्क्रू टर्मिनल ब्लॉक लंबे समय तक कंपन के कारण टॉर्क क्षय से ढीले हो जाते हैं। स्प्रिंग-लोडेड क्लैम्पिंग संरचनाएं निरंतर और स्थिर जकड़न बल प्रदान करती हैं, जिससे ढीले तारों और सर्किट में बार-बार होने वाली खराबी को रोका जा सकता है।
4. क्या मैं एक ही पीसीबी पर अलग-अलग पिच साइज को मिला सकता हूँ?
यह अनुशंसित नहीं है। समान पिच आकार (3.5 मिमी बनाम 3.81 मिमी, 5.0 मिमी बनाम 5.08 मिमी) देखने में एक जैसे लगते हैं, लेकिन उनके पिन स्पेसिंग आपस में बदले नहीं जा सकते। अलग-अलग पिचों के इस्तेमाल से प्लगेबल हेडर ठीक से कनेक्ट नहीं हो पाएंगे, असेंबली में त्रुटियां हो सकती हैं और यहां तक कि शॉर्ट सर्किट भी हो सकता है। एक ही बोर्ड पर एक समान वायरिंग और असेंबली कम्पैटिबिलिटी के लिए हमेशा पिच स्पेसिफिकेशन्स को एक जैसा रखें।
5. कस्टम औद्योगिक पीसीबी के लिए मुझे कितने पोल की संख्या चुननी चाहिए?
मानक स्टॉक पोल संख्या (2/3/4/6/8/12P) को प्राथमिकता दें और विशेष विषम-पिन मॉडल से बचें। जटिल मल्टी-सर्किट बोर्डों के लिए, एक उच्च-पोल ब्लॉक (जैसे, 12P) को कई निम्न-पोल मॉड्यूलर ब्लॉकों में विभाजित करें। यह डिज़ाइन ऑन-साइट वायरिंग की स्पष्टता में सुधार करता है, समस्या निवारण को सरल बनाता है और इन्वेंट्री लागत को कम करने के लिए मल्टी-SKU उपकरणों के लचीले संयोजन का समर्थन करता है।
साइट पर वायरिंग और चयन करते समय बचने योग्य 6 आम गलतियाँ
अधिकांश टर्मिनल ब्लॉक विफलताएँ प्रयोगशाला में नहीं, बल्कि दीर्घकालिक क्षेत्र संचालन में होती हैं। ये सबसे आम इंजीनियरिंग त्रुटियाँ हैं:
मानक तार पट्टी की लंबाई को अनदेखा करनाबहुत कम स्ट्रिपिंग से क्लैम्पिंग अपर्याप्त हो जाती है; बहुत अधिक स्ट्रिपिंग से नंगा तांबा उजागर हो जाता है, जिससे शॉर्ट-सर्किट का खतरा होता है। हमेशा डेटाशीट में दिए गए अनुशंसित स्ट्रिप आकार का पालन करें।
- समान पिच आकारों को मिलाना: 3.5 मिमी और 3.81 मिमी के ब्लॉक देखने में एक जैसे लगते हैं, लेकिन पिच में अंतर के कारण प्लगेबल हेडर का मिलान विफल हो जाता है और असेंबली खराब हो जाती है।
अपर्याप्त वायरिंग स्थान आरक्षित करनातार के मोड़ने की त्रिज्या को नजरअंदाज करने से टर्मिनल ब्लॉक के हाउसिंग या कैपेसिटर के बहुत करीब होने पर ऑन-साइट वायरिंग के लिए कोई ऑपरेटिंग स्पेस नहीं बचता है।
स्क्रू टर्मिनलों को अत्यधिक कसना: अत्यधिक टॉर्क लगाने से तार टूट जाते हैं और प्लास्टिक के आवरण में दरारें पड़ जाती हैं। आधिकारिक डेटाशीट में दिए गए मानक टॉर्क मान का सख्ती से पालन करें।
- बेजोड़ पोल संख्या अतिरेक: बिना सोचे-समझे हाई-पोल ब्लॉक का उपयोग करने से वायरिंग में गड़बड़ी होती है और बोर्ड की जगह बर्बाद होती है।
- कंपन प्रतिरोध ग्रेड को अनदेखा करना: कंपन उत्पन्न करने वाले उपकरणों के लिए साधारण ब्लॉकों का उपयोग करने से कुछ महीनों के संचालन के बाद सर्किट में रुक-रुक कर खराबी आने लगती है।
इंजीनियरिंग से संबंधित अंतिम निष्कर्ष
पीसीबी टर्मिनल ब्लॉक औद्योगिक नियंत्रण उपकरणों के लिए सरल लेकिन महत्वपूर्ण घटक हैं। ये पीसीबी और ऑन-साइट विद्युत वायरिंग के बीच मुख्य इंटरफ़ेस का काम करते हैं।
गलत चयन से परीक्षण में तत्काल विफलता नहीं होती। यह ढीली वायरिंग, खराब संपर्क और दीर्घकालिक परिचालन के बाद उपकरण बंद होने जैसी छिपी हुई समस्याओं को जन्म देता है। डिजाइन चरण में सटीक टर्मिनल ब्लॉक चयन पर खर्च किया गया समय, साइट पर बिक्री के बाद रखरखाव और उत्पाद के पुनर्निर्माण की लागत से कहीं कम है।
