H2EDG-2.54mm पीसीबी स्क्रू टर्मिनल ब्लॉक

H2EDG-2.54mm PCB स्क्रू टर्मिनल ब्लॉक श्रृंखला

मुख्य विशेषताएं और लाभ

उच्च घनत्व और सघनता:

2.54 मिमी का अंतराल इसे प्रति इकाई लंबाई में अधिक कनेक्शन बिंदुओं को समायोजित करने की अनुमति देता है, जिससे यह सीमित स्थान वाले आधुनिक कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श बन जाता है, जैसे औद्योगिक नियंत्रण मॉड्यूल, संचार उपकरण, माप उपकरण, पावर मॉड्यूल, आदि।

विश्वसनीय स्क्रू कनेक्शन:

स्क्रू क्रिम्पिंग एक मजबूत और विश्वसनीय यांत्रिक कनेक्शन और विद्युत संपर्क प्रदान करता है।

मोटे तार व्यास को जोड़ सकते हैं (आमतौर पर AWG 24-30 के आसपास के तारों के लिए उपयुक्त)।

मजबूत कनेक्शन, अच्छा कंपन प्रतिरोध, औद्योगिक वातावरण के लिए उपयुक्त।

वायरिंग और रीवायरिंग सुविधाजनक है और इसके लिए विशेष उपकरण की आवश्यकता नहीं होती (एक उपयुक्त स्क्रूड्राइवर पर्याप्त है)।

पीसीबी एकीकरण और स्वचालित उत्पादन को सुविधाजनक बनाना:

मानक सीधे या मुड़े हुए पिन पिन तरंग सोल्डरिंग या रिफ्लो सोल्डरिंग प्रक्रियाओं के लिए बहुत उपयुक्त होते हैं, और इन्हें पीसीबी पर अन्य घटकों के साथ स्वचालित रूप से सोल्डर किया जा सकता है, जिसके परिणामस्वरूप उच्च उत्पादन दक्षता प्राप्त होती है।

1.प्रकार और ध्रुव

प्रकार: पीसीबी प्लगेबल टर्मिनल ब्लॉक

ध्रुव:

2. सामग्रीकाप्लग करने योग्य टर्मिनल ब्लॉक

सामान्य प्रकार और शैलियाँ

पिन दिशा:

प्रत्यक्ष सम्मिलन: पिन ऊर्ध्वाधर नीचे की ओर होते हैं, जो सबसे आम प्रकार है।

समकोण/मुड़ा हुआ कोण: पिन 90 डिग्री के कोण पर मुड़े होते हैं, जो तारों को पीसीबी के किनारे से क्षैतिज रूप से बाहर निकालने के लिए उपयुक्त होते हैं, जिससे ऊर्ध्वाधर स्थान की बचत हो सकती है।

आने वाली दिशा:

ऊर्ध्वाधर इनकमिंग लाइन: तार को पीसीबी के ऊपर से लंबवत डाला जाता है और स्थिर किया जाता है।

क्षैतिज प्रविष्टि: तार को टर्मिनल ब्लॉक के किनारे से क्षैतिज रूप से डाला जाता है।

एकल और दोहरी पंक्ति:

सामान्य एकल पंक्ति डिजाइन के अतिरिक्त, कनेक्शन घनत्व को और बेहतर बनाने के लिए दोहरी पंक्ति डिजाइन (टर्मिनलों की दो पंक्तियां एक-दूसरे के पीछे या अगल-बगल) भी उपलब्ध हैं।

3. विद्युतकाप्लग करने योग्य टर्मिनल ब्लॉक

4.यांत्रिककाप्लग करने योग्य टर्मिनल ब्लॉक

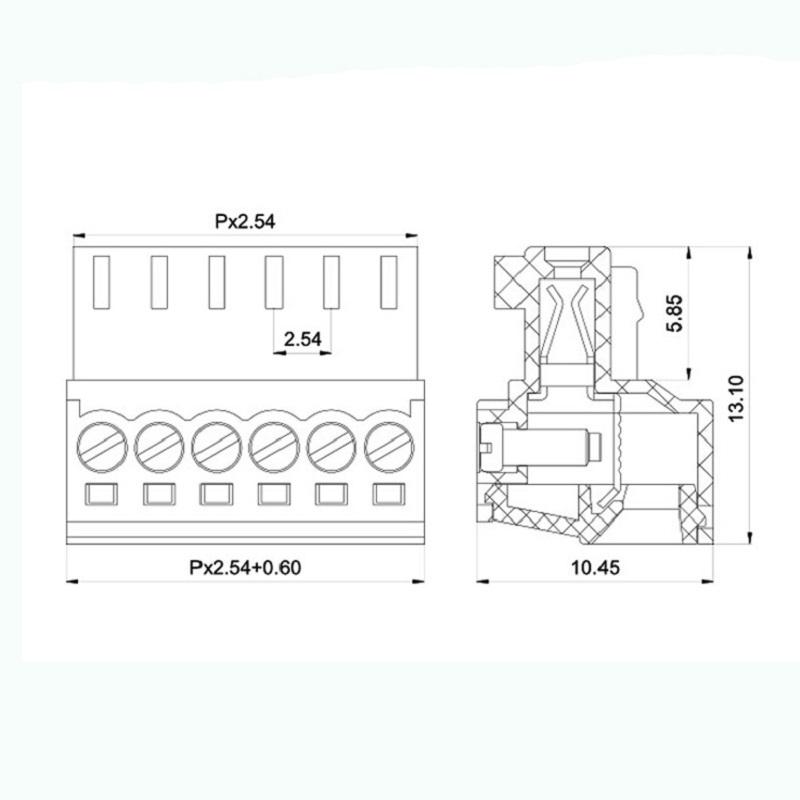

5.आयाम

6. लाभ

☑ बहु-प्रकार सॉकेट के अनुकूल, डिवाइस डिजाइन अत्यधिक लचीला है
☑ कुंजीयन आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त

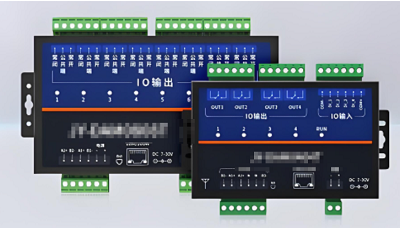

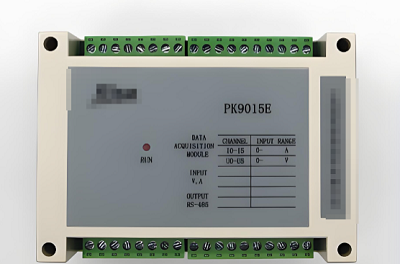

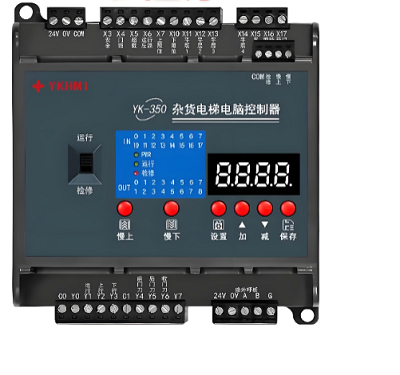

7.आवेदनकाप्लग करने योग्य टर्मिनल ब्लॉक

1.गति नियंत्रक 2.तीन-चरण बिजली मीटर 3.माइक्रो कंप्यूटर सुरक्षा उपकरण 4.विद्युत उपकरण

5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण

औद्योगिक नियंत्रण: पीएलसी आई/ओ मॉड्यूल, सेंसर/एक्चुएटर इंटरफेस, मोटर ड्राइवर।

विद्युत आपूर्ति उपकरण: स्विच मोड विद्युत आपूर्ति और यूपीएस के लिए इनपुट और आउटपुट इंटरफेस।

दूरसंचार/नेटवर्क उपकरण: राउटर और स्विच में बिजली या अलार्म सिग्नल कनेक्शन।

परीक्षण और माप उपकरण: ऑसिलोस्कोप, सिग्नल जनरेटर, और डेटा अधिग्रहण कार्ड के लिए वायरिंग टर्मिनल।

सुरक्षा प्रणाली: मॉनिटरिंग होस्ट और एक्सेस कंट्रोल नियंत्रक के लिए कनेक्शन बिंदु।

8. पैकेजकाप्लग करने योग्य टर्मिनल ब्लॉक

हम यह सुनिश्चित करने के लिए उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं कि डिलीवरी के दौरान आपके ऑर्डर को कोई नुकसान न पहुंचे।

ये व्यापार शर्तें स्वीकार्य हैं: EXW, एफओबी, सीएफआर, सीआईएफ।
