H15EDGKNM-3.5 | 3.5 मिमी पिच प्लगेबल पीसीबी टर्मिनल ब्लॉक कनेक्टर

H15EDGKNM-3.5 | 3.5 मिमी पिच प्लगेबल पीसीबी टर्मिनल ब्लॉक कनेक्टर

कोर डिज़ाइन विश्लेषण

यह टर्मिनल डिजाइन दो प्रमुख समस्याओं का पूरी तरह से समाधान करता है: वायरिंग दक्षता और कनेक्शन विश्वसनीयता।

1. पेंच रहित वायरिंग तंत्र (बेहतर दक्षता और विश्वसनीयता)

संचालन विधि: इसमें आमतौर पर नारंगी या काले रंग का एक ऑपरेटिंग लीवर (पुश बटन) होता है। तार जोड़ने के लिए, स्क्रूड्राइवर या अपनी उंगली से लीवर को दबाकर आंतरिक स्प्रिंग क्लिप खोलें, छिला हुआ तार डालें और फिर लीवर को छोड़ दें। स्प्रिंग क्लिप तार को मजबूती से पकड़ लेगी।

आंतरिक संरचना: इसका कोर एक अत्यधिक लचीला, संक्षारण-प्रतिरोधी तांबे की मिश्र धातु से बना स्प्रिंग क्लिप है (जैसे फॉस्फोर ब्रॉन्ज़)। इसकी डिज़ाइन तार पर एक स्थिर पकड़ बनाए रखती है और कंपन प्रतिरोध तथा ढीलापन रोधी गुण प्रदान करती है।

1. प्रकार और ध्रुव

प्रकार: पीसीबी प्लग करने योग्य स्क्रू टर्मिनल ब्लॉक

पोल:

2. सामग्रीकाप्लग करने योग्य टर्मिनल ब्लॉक

लाभ:

तेज़: वायरिंग की गति पारंपरिक स्क्रू टर्मिनलों की तुलना में कई गुना तेज़ है।

कंपन-प्रतिरोधी: स्प्रिंग का निरंतर दबाव कंपन के कारण होने वाले ढीलेपन का प्रभावी ढंग से प्रतिरोध करता है, जिससे उच्च विश्वसनीयता सुनिश्चित होती है।

पेंच ढीले होने का कोई खतरा नहीं: पेंचों के गिरने या उन्हें कसना भूल जाने की समस्या खत्म हो जाती है।

विभिन्न प्रकार के तारों के लिए उपयुक्त: क्रिम्प टर्मिनल वाले तारों, फंसे हुए तारों और ठोस कोर वाले तारों के साथ संगत।

3. विद्युतकाप्लग करने योग्य टर्मिनल ब्लॉक

4.यांत्रिककाप्लग करने योग्य टर्मिनल ब्लॉक

दोनों तरफ फ्लैंज माउंटिंग होल (यांत्रिक मजबूती बढ़ाने के लिए)

मुख्य कार्य: तनाव को वितरित करना।

काम के सिद्धांत:

विद्युत कनेक्शन: टर्मिनल पिन पीसीबी से सोल्डर किए जाते हैं, जो मुख्य रूप से विद्युत चालकता के लिए जिम्मेदार होते हैं।

यांत्रिक संबंध: तारों को लगाते, निकालते या खींचने या हिलाने जैसे बाहरी बलों के संपर्क में आने पर, उत्पन्न यांत्रिक तनाव सीधे टर्मिनलों पर कार्य करता है। फ्लेंज माउंटिंग के बिना, यह सारा तनाव पीसीबी पर लगे सोल्डर जोड़ों पर ही पड़ेगा, जिससे समय के साथ या अत्यधिक बल लगने पर सोल्डर जोड़ों में दरार पड़ सकती है और पीसीबी की तांबे की पन्नी उखड़ सकती है।

तनाव स्थानांतरण: टर्मिनल बॉडी को दोनों फ्लैंज पर लगे माउंटिंग होल के माध्यम से स्क्रू/रिवेट का उपयोग करके पीसीबी पर मजबूती से लॉक किया जाता है। इस कॉन्फ़िगरेशन में, यांत्रिक तनाव मुख्य रूप से फ्लैंज माउंटिंग पॉइंट्स और मजबूत टर्मिनल बॉडी द्वारा वहन किया जाता है, जबकि सोल्डर जॉइंट केवल विद्युत कनेक्शन के लिए जिम्मेदार होते हैं। इससे संपूर्ण कनेक्शन सिस्टम की विश्वसनीयता और जीवनकाल में काफी सुधार होता है।

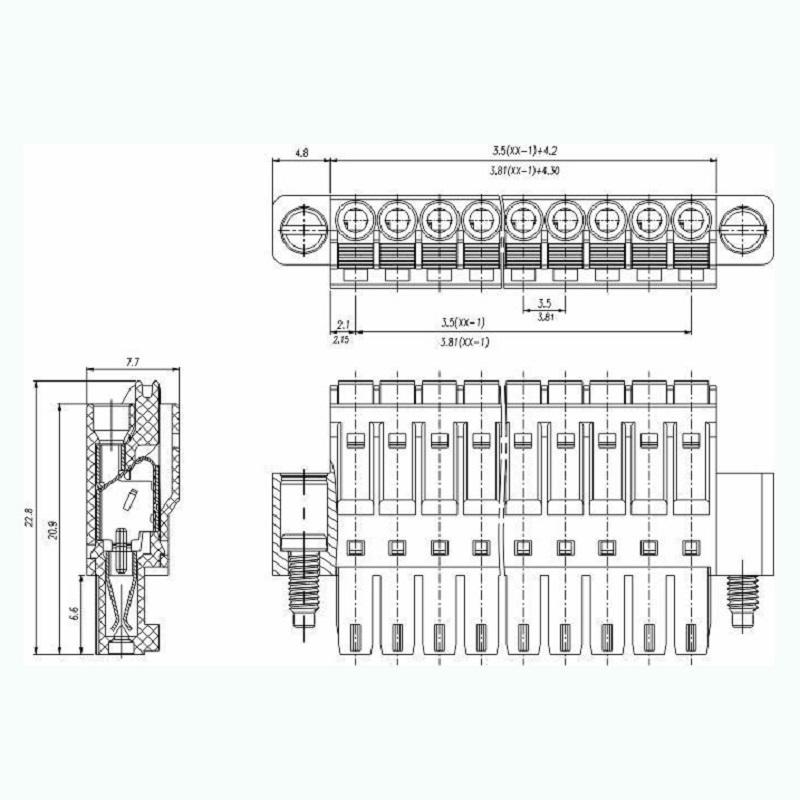

5. आयाम

6. लाभ

☑ विभिन्न प्रकार के सॉकेट के अनुकूल, डिवाइस का डिज़ाइन अत्यधिक लचीला है।
☑ कुंजी निर्धारण संबंधी आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त

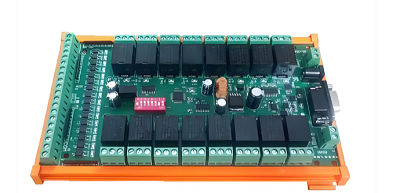

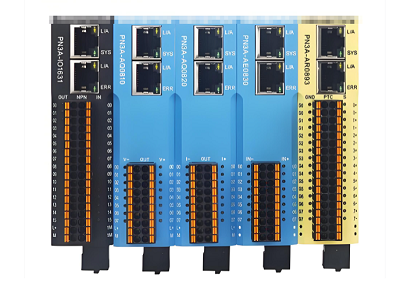

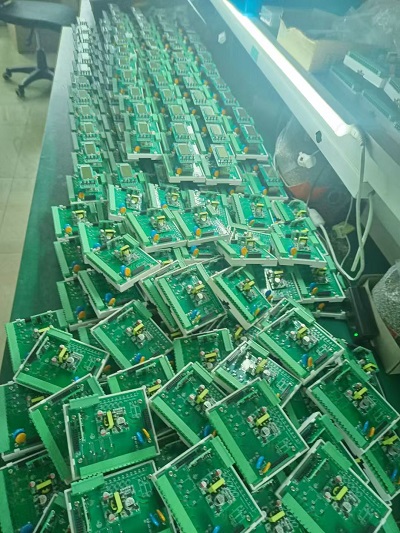

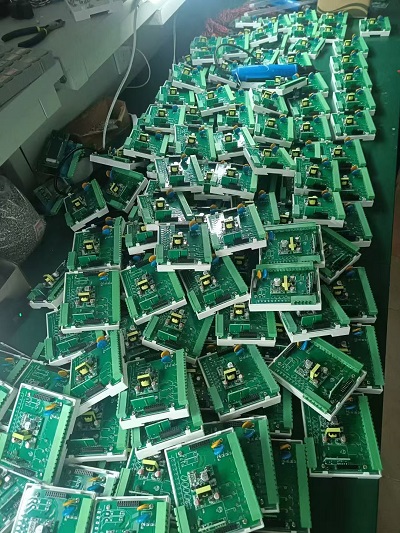

7. आवेदनकाप्लग करने योग्य टर्मिनल ब्लॉक

1. मोशन कंट्रोलर 2. थ्री-फेज पावर मीटर 3. माइक्रो कंप्यूटर सुरक्षा उपकरण 4. विद्युत उपकरण

5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण

8. पैकेजकाप्लग करने योग्य टर्मिनल ब्लॉक

हम उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं ताकि यह सुनिश्चित हो सके कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।

ये व्यापारिक शर्तें स्वीकार्य हैं: EXW, FOB, CFR, CIF।
