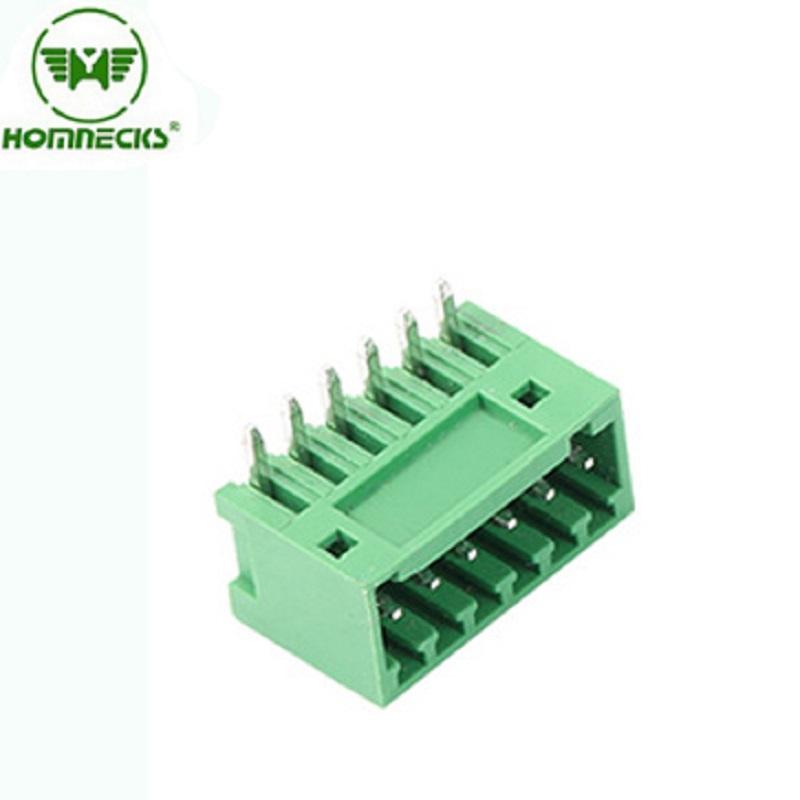

H2EDGCR-2.54 टर्मिनल ब्लॉक दायां पिन हेडर

2.54 टर्मिनल ब्लॉक दायां पिन हेडर

डिज़ाइन संरचना और सामग्री

विन्यास: ऊर्ध्वाधर खंड से क्षैतिज खंड में संक्रमण। ऊर्ध्वाधर खंड का उपयोग टर्मिनल बॉडी को सुरक्षित करने के लिए किया जाता है, जबकि क्षैतिज खंड का उपयोग पीसीबी बोर्ड पर सोल्डरिंग के लिए किया जाता है।

सामग्री: सीधी सुइयों के समान, आमतौर पर:

पीतल: किफायती, अच्छी यांत्रिक शक्ति और चालकता के साथ।

इलेक्ट्रोप्लेटिंग: सतह उपचार भी किया जाता है, जिसमें टिन प्लेटिंग सबसे आम है। उच्च-मांग वाले अनुप्रयोगों के लिए, गोल्ड प्लेटिंग या चयनात्मक गोल्ड प्लेटिंग का उपयोग किया जा सकता है।

मोल्डिंग प्रक्रिया: सटीक स्टैम्पिंग और बेंडिंग मोल्ड्स के माध्यम से एक बार की मोल्डिंग। उच्च-गुणवत्ता वाली बेंडिंग सुइयों को यांत्रिक मजबूती सुनिश्चित करने के लिए चिकने, गड़गड़ाहट और दरारों से मुक्त मोड़ की आवश्यकता होती है।

1.प्रकार और ध्रुव

घुमावदार सुई डिजाइन का मुख्य उद्देश्य और लाभ

ऊर्ध्वाधर स्थान की बचत: यह मूल उद्देश्य है। मुड़े हुए पिन टर्मिनल को सोल्डर करने के बाद, इसका मुख्य भाग पीसीबी बोर्ड के लंबवत होने के बजाय समानांतर होता है। इससे पीसीबी बोर्ड की ऊर्ध्वाधर दिशा में पूरे मॉड्यूल की ऊँचाई बहुत कम हो जाती है, जिससे यह सीमित आवरण ऊँचाई वाले पतले उपकरणों के लिए आदर्श बन जाता है।

क्षैतिज तारों को लागू करें: तारों को टर्मिनल के किनारे से क्षैतिज रूप से जोड़ा जाता है, और तार दोहन को पीसीबी बोर्ड के साथ बारीकी से रूट किया जा सकता है, जिससे डिवाइस की आंतरिक संरचना बहुत कॉम्पैक्ट और सुव्यवस्थित हो जाती है, जिससे केबल प्रबंधन की सुविधा मिलती है।

पैनल स्थापना अनुकूलता: यह मुड़ी हुई पिन का एक अत्यंत महत्वपूर्ण अनुप्रयोग है। टर्मिनल स्ट्रिप को उपकरण पैनल के अंदर कसकर स्थापित किया जा सकता है, मुड़ी हुई पिन को पैनल में पहले से खुले छेद से गुजारा जाता है और अंदर मुख्य पीसीबी बोर्ड से जोड़ा जाता है। इस तरह, उपयोगकर्ता उपकरण के बाहर से तारों को जोड़ सकते हैं, जबकि सभी जटिल सर्किट पैनल के पीछे छिपे रहते हैं।

तनाव से राहत की एक निश्चित डिग्री प्रदान करें: "एल" आकार की संरचना स्वयं एक सीधे पिन की तुलना में तार से पार्श्व तन्यता और मरोड़ बलों को झेलने में अधिक सक्षम है, क्योंकि यह ऊर्ध्वाधर पिन पर सीधे कार्य करने के बजाय सोल्डर जोड़ों और पीसीबी बोर्ड पर तनाव वितरित कर सकता है।

प्रकार: पीसीबी प्लगेबल स्क्रू टर्मिनल ब्लॉक

ध्रुव:

2. सामग्रीकाप्लग करने योग्य टर्मिनल ब्लॉक

पीसीबी बोर्ड पर सोल्डर किया गया भाग: प्रक्रिया और सोल्डर जोड़ विश्लेषण

घुमावदार सुई का वेल्डिंग भाग इसका क्षैतिज खंड है, जो यह निर्धारित करता है कि इसकी वेल्डिंग प्रक्रिया और वेल्ड संयुक्त आकारिकी सीधी सुई से काफी भिन्न है।

1. पिन और पैड के बीच समन्वय

पीसीबी पैड: पीसीबी का डिज़ाइन सतह पर लगाए जाने वाले पैड के लिए है, न कि थ्रू-होल के लिए। ये पैड पिन के क्षैतिज खंड के ठीक नीचे स्थित होते हैं।

सहयोग विधि: लीड का क्षैतिज खंड सीधे पीसीबी पर सोल्डर पैड से जुड़ा होता है। कभी-कभी, लीड के अंत में एक छोटा मोड़ या खांचा होता है, जिसका उपयोग सोल्डरिंग से पहले सोल्डर पेस्ट की चिपचिपाहट के माध्यम से अस्थायी स्थिति के लिए किया जाता है।

2. वेल्डिंग प्रक्रिया

बेंट पिन टर्मिनल मुख्य रूप से रिफ्लो सोल्डरिंग प्रक्रिया को अपनाता है।

सोल्डर पेस्ट मुद्रण: सबसे पहले, एक स्टील जाल के माध्यम से पीसीबी पर सोल्डर पैड की स्थिति पर सोल्डर पेस्ट को सटीक रूप से प्रिंट करें।

माउंटिंग: स्वचालित उपकरण (पिक-एंड-प्लेस मशीन) या मैनुअल श्रम का उपयोग करके, मुड़े हुए टर्मिनलों को पीसीबी पर सटीक रूप से रखें, यह सुनिश्चित करते हुए कि पिन का क्षैतिज खंड सोल्डर पेस्ट पैड के साथ अच्छा संपर्क बनाता है।

रिफ्लो सोल्डरिंग: पूरा पीसीबी एक रिफ्लो ओवन से होकर गुजरता है। ओवन के अंदर का उच्च तापमान सोल्डर पेस्ट को पिघला देता है, और तरल सोल्डर, सतही तनाव के कारण, स्वाभाविक रूप से "चढ़ता" है और लीड के क्षैतिज खंड को घेर लेता है, जिससे एक पूर्ण सोल्डर जोड़ बनता है।

शीतलन: सोल्डर ठंडा होकर ठोस हो जाता है, जिससे एक मजबूत विद्युतीय और यांत्रिक कनेक्शन बन जाता है।

वेव सोल्डरिंग का भी उपयोग किया जा सकता है, लेकिन इसके लिए टर्मिनलों के प्लास्टिक शरीर को उच्च तापमान सोल्डर के प्रभाव से बचाने के लिए विशेष जुड़नार की आवश्यकता होती है, और यह रिफ्लो सोल्डरिंग जितना सुविधाजनक और विश्वसनीय नहीं है।

3. सोल्डर जोड़ आकृति विज्ञान और आवश्यकताएँ

एक उच्च गुणवत्ता वाले बेंट-पिन सोल्डर जोड़ में निम्नलिखित गुण होने चाहिए:

सोल्डर भरना पूर्ण है: सोल्डर को पिन और पैड को पूरी तरह से गीला करना चाहिए, और पिन के किनारे पर एक अच्छा मेनिस्कस बनाना चाहिए।

पिन सहसमतलीयता: सभी पिनों के क्षैतिज खंड पीसीबी सतह के समानांतर होने चाहिए और उनकी ऊँचाई एक समान होनी चाहिए, अन्यथा इससे खराब सोल्डरिंग या खुले सर्किट हो सकते हैं। यह मुड़े हुए पिन टर्मिनलों के निर्माण में गुणवत्ता का एक प्रमुख संकेतक है।

सटीक स्थिति: सोल्डरिंग से पहले टर्मिनलों को विस्थापित नहीं किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि सभी पिन अपने संबंधित सोल्डर पैड पर सटीक रूप से संरेखित हैं।

3. विद्युतकाप्लग करने योग्य टर्मिनल ब्लॉक

4.यांत्रिककाप्लग करने योग्य टर्मिनल ब्लॉक

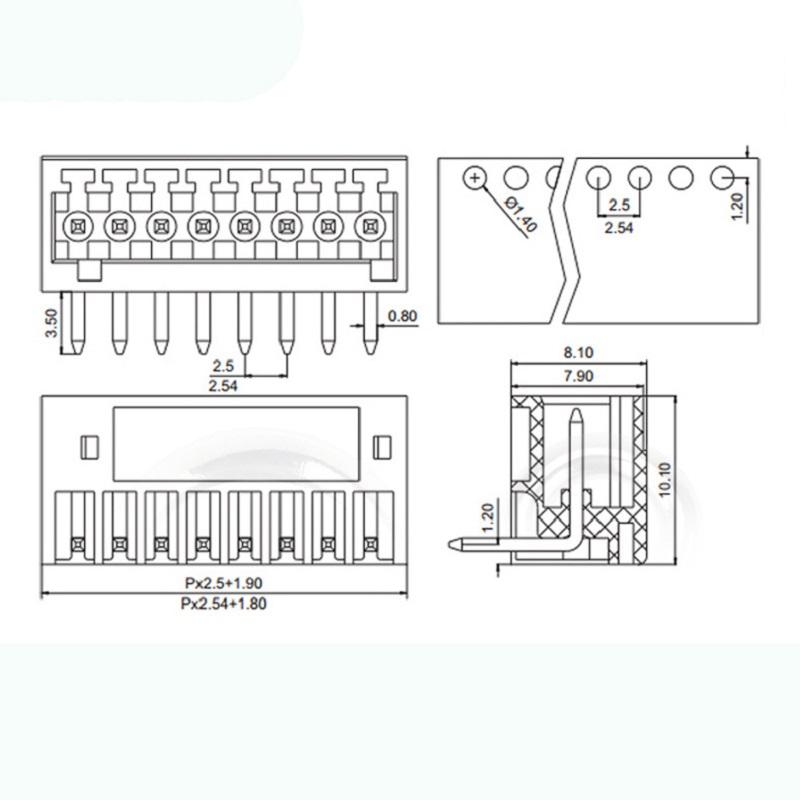

5.आयाम

6. लाभ

☑ बहु-प्रकार सॉकेट के अनुकूल, डिवाइस डिजाइन अत्यधिक लचीला है
☑ कुंजीयन आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त

7.आवेदनकाप्लग करने योग्य टर्मिनल ब्लॉक

1.गति नियंत्रक 2.तीन-चरण बिजली मीटर 3.माइक्रो कंप्यूटर सुरक्षा उपकरण 4.विद्युत उपकरण

5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण

8. पैकेजकाप्लग करने योग्य टर्मिनल ब्लॉक

हम यह सुनिश्चित करने के लिए उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।

ये व्यापार शर्तें स्वीकार्य हैं: EXW, एफओबी, सीएफआर, सीआईएफ।
