H2EDGKD-2.5 स्प्रिंग स्क्रूलेस टर्मिनल ब्लॉक

H2EDGKD-2.5 स्प्रिंग स्क्रूलेस टर्मिनल ब्लॉक

इस प्रकार का टर्मिनल ब्लॉक औद्योगिक नियंत्रण, स्वचालन, संचार उपकरण आदि के क्षेत्र में एक बहुत लोकप्रिय कनेक्शन समाधान है। यह स्प्रिंग कनेक्शन की विश्वसनीयता के साथ प्लगिंग और अनप्लगिंग की सुविधा को पूरी तरह से जोड़ता है।

1.प्रकार और ध्रुव

प्रकार: पीसीबी प्लगेबल टर्मिनल ब्लॉक

1. मुख्य विशेषता: "स्क्रू-फ्री स्प्रिंग" क्या है?

इस टर्मिनल के वायरिंग भाग में अब पारंपरिक स्क्रू और पेंच लगाने की क्रियाएँ नहीं होतीं, बल्कि तार को जकड़ने के लिए एक पूर्व-तनावयुक्त स्प्रिंग का उपयोग होता है। इसका मूल पिंजरेनुमा स्प्रिंग या संपीड़न स्प्रिंग संरचना है।

II. वायरिंग भाग की डिज़ाइन संरचना

वायरिंग अनुभाग आमतौर पर निम्नलिखित प्रमुख घटकों से बना होता है:

वायरिंग कक्ष/कंडक्टर प्रवेश

यह एक छेद है जो तारों को डालने की सुविधा देता है। इसका व्यास आमतौर पर तारों के व्यास की एक विशिष्ट श्रेणी (जैसे 22-14 AWG) के लिए अनुकूलित होता है, और इसमें तारों को डालने में आसानी के लिए एक मार्गदर्शक बेवल भी होता है।

विद्युत सुरक्षा सुनिश्चित करने के लिए गुहा उच्च शक्ति, अग्निरोधी इन्सुलेटिंग सामग्री (जैसे PA66 नायलॉन) से बना है।

वसंत का पत्ता

सामग्री: आमतौर पर उत्कृष्ट लोच और थकान प्रतिरोध के साथ उच्च गुणवत्ता वाले स्टेनलेस स्टील से बना होता है, जैसे 1Cr18Ni9 (304 स्टेनलेस स्टील)।

आकार: सबसे आम आकार V-आकार की स्प्रिंग स्टील प्लेट है। यह "V" संरचना एक स्थिर और मज़बूत क्लैम्पिंग बल प्रदान करने की कुंजी है।

स्थिति: स्प्रिंग पत्ती आंतरिक कंडक्टर और शेल के बीच तनावग्रस्त अवस्था में पूर्व-संपीड़ित होती है।

ऑपरेशन छेद/रीसेट छेद

यह एक छोटा किन्तु महत्वपूर्ण छेद है, जो आमतौर पर वायरिंग गुहा के ठीक ऊपर या बगल में स्थित होता है।

यह एक चैनल है जिसका उपयोग स्प्रिंग को खोलने के लिए एक विशेष ऑपरेटिंग उपकरण (आमतौर पर एक मानक सीधा पेचकस) डालने के लिए किया जाता है।

कंडक्टर

यह विद्युत धारा संचरण का मूल है, जो आमतौर पर पीतल या फॉस्फोर कांस्य से बना होता है, तथा इसकी सतह पर संक्षारण प्रतिरोध और चालकता बढ़ाने के लिए टिन या निकल की परत चढ़ाई जाती है।

इसका एक सिरा स्प्रिंग लीफ से जुड़ा होता है, और दूसरा सिरा प्लगिंग और अनप्लगिंग के लिए पिन बेस से जुड़ा होता है।

ध्रुव:

2. सामग्रीकाप्लग करने योग्य टर्मिनल ब्लॉक

3. विद्युतकाप्लग करने योग्य टर्मिनल ब्लॉक

4.यांत्रिककाप्लग करने योग्य टर्मिनल ब्लॉक

इस टर्मिनल की कुशलता इसकी सरल किन्तु कुशल यांत्रिक क्रिया में निहित है।

वायरिंग प्रक्रिया:

तैयारी: तार से लगभग 9-11 मिमी इन्सुलेशन हटा दें (कृपया विशिष्ट लंबाई के लिए उत्पाद मैनुअल देखें), जिससे साफ कंडक्टर दिखाई दे।

स्प्रिंग खोलना: उपयुक्त आकार का एक सीधा स्क्रूड्राइवर ऑपरेटिंग छेद में लंबवत डालें और उसे अंत तक मजबूती से दबाएँ। इस बिंदु पर, स्क्रूड्राइवर का निचला सिरा V-आकार की स्प्रिंग प्लेट की निचली भुजा को धक्का देकर खोल देगा, जिससे वह कंडक्टर से अलग हो जाएगा और तार के लिए एक प्रवेश चैनल बन जाएगा।

तार डालना: स्प्रिंग को खुली अवस्था में रखते हुए, तैयार तार को तार के प्रवेश द्वार तक डालें।

उपकरण को बाहर निकालना: स्क्रूड्राइवर को धीरे-धीरे और सीधे बाहर निकालें। खींचने की प्रक्रिया के दौरान, V-आकार का स्प्रिंग ब्लेड अपनी लोच के कारण तेज़ी से वापस उछलेगा और अपनी तेज़ धार को खुले तांबे के कंडक्टर पर मजबूती से दबाएगा।

समापन: स्प्रिंग द्वारा उत्पन्न विशाल और निरंतर दबाव कम प्रतिरोध और अत्यधिक विश्वसनीय विद्युत कनेक्शन सुनिश्चित करता है।

टाँका हटाने की प्रक्रिया:

तारों को हटाने की प्रक्रिया तारों को जोड़ने की प्रक्रिया के समान ही है: उपकरण डालें -> स्प्रिंग खुलेगा -> तार बाहर निकलेगा -> तार बाहर खींचेगा -> उपकरण बाहर खींचेगा

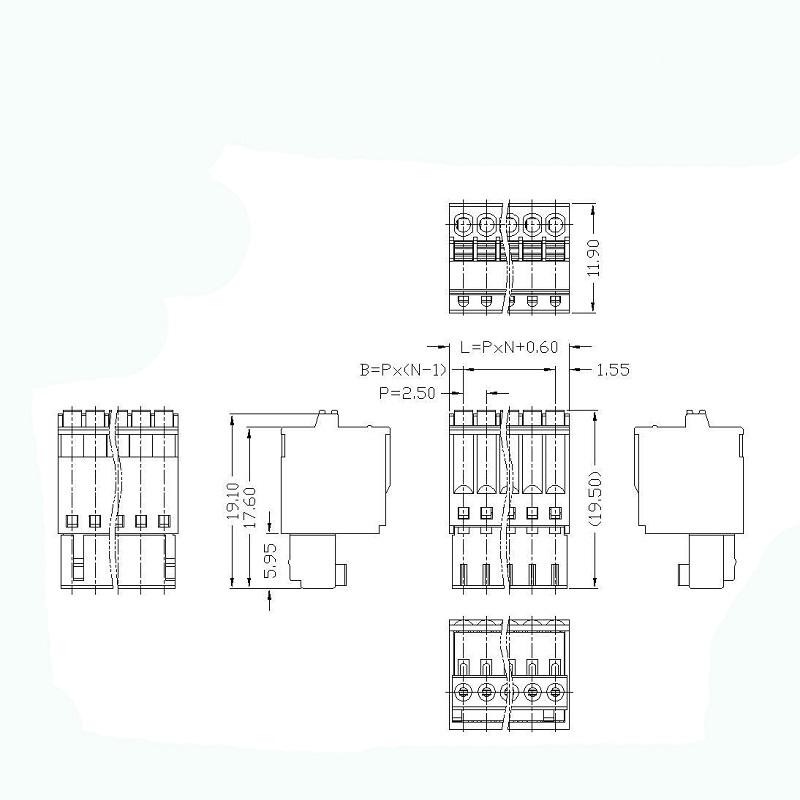

5.आयाम

पारंपरिक स्क्रू कनेक्शन की तुलना में, यह वायरिंग विधि महत्वपूर्ण लाभ प्रदान करती है:

अत्यंत उच्च वायरिंग दक्षता: स्क्रू को घुमाने की कोई आवश्यकता नहीं, प्लगिंग और अनप्लगिंग क्रिया बहुत तेज है, जिससे वायरिंग समय में 70% तक की बचत होती है, जो इसे बैच वायरिंग और रखरखाव के लिए विशेष रूप से उपयुक्त बनाती है।

उत्कृष्ट कंपन प्रतिरोध और रखरखाव-मुक्त: स्प्रिंग का निरंतर दबाव कंपन, तापीय विस्तार और संकुचन के कारण होने वाले तार के विरूपण और ढीलेपन की भरपाई कर सकता है, जिससे यह सुनिश्चित होता है कि कनेक्शन बिंदु समय के साथ ढीले न हों। यह रेल परिवहन और भारी मशीनरी जैसे कंपन वातावरण के लिए अत्यधिक उपयुक्त है।

अनेक पतले धागों के लिए उत्तम समर्थन:

कोई "स्क्रू प्रभाव" नहीं: कसते समय, स्क्रू कनेक्शन बहु-स्ट्रैंड तार में कुछ पतले तारों को काट सकते हैं, जिसके परिणामस्वरूप संपर्क क्षेत्र कम हो जाता है और स्थानीय स्तर पर अधिक गर्मी उत्पन्न होती है।

सतही दबाव: स्प्रिंग पत्ती एक विस्तृत और एकसमान दबाव डालती है, जो कंडक्टरों को नुकसान पहुंचाए बिना सभी तांबे के तारों को मजबूती से एक साथ जकड़ सकती है और एक बड़ा संपर्क क्षेत्र बना सकती है।

गलत संचालन की रोकथाम और उच्च विश्वसनीयता:

जब तक सही उपकरण का उपयोग किया जाता है और उसे अंत तक डाला जाता है, तब तक तारों की गुणवत्ता सुसंगत और विश्वसनीय रहेगी, जिससे ऑपरेटरों द्वारा लगाए गए असंगत टॉर्क (स्क्रू को बहुत अधिक कसना या ढीला करना) के कारण होने वाली समस्याओं में कमी आएगी।

तार सुरक्षित रूप से लॉक किया जाता है और इसे केवल विशेष उपकरण से ही खोला जा सकता है, जिससे आकस्मिक अलगाव को रोका जा सकता है।

नोट्स:

उपयुक्त उपकरण का उपयोग करना आवश्यक है: निर्माता द्वारा निर्दिष्ट सीधे स्क्रूड्राइवर या मानक स्क्रूड्राइवर का उपयोग करने की सलाह दी जाती है, जिसकी ब्लेड की चौड़ाई आमतौर पर 2.5 मिमी या 3.0 मिमी होती है। अनुपयुक्त उपकरण (जैसे चाकू या चिमटी) का उपयोग करने से ऑपरेटिंग छेद और स्प्रिंग क्षतिग्रस्त हो सकते हैं।

तार को अंत तक डाला जाना चाहिए: सुनिश्चित करें कि तार का इन्सुलेशन वायरिंग गुहा के बाहर है, और नंगे कंडक्टर को अंत तक पूरी तरह से डाला गया है, जिससे आंतरिक प्रवाहकीय शरीर के साथ संपर्क बना रहे।

तार गेज मिलान: टर्मिनल द्वारा समर्थित तार विनिर्देशन सीमा का कड़ाई से पालन करें। बहुत पतले या बहुत मोटे तार कनेक्शन की विश्वसनीयता को प्रभावित करेंगे।

6. लाभ

☑ बहु-प्रकार सॉकेट के अनुकूल, डिवाइस डिजाइन अत्यधिक लचीला है
☑ कुंजीयन आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त

7.आवेदनकाप्लग करने योग्य टर्मिनल ब्लॉक

1.गति नियंत्रक 2.तीन-चरण बिजली मीटर 3.माइक्रो कंप्यूटर सुरक्षा उपकरण 4.विद्युत उपकरण

5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण

8. पैकेजकाप्लग करने योग्य टर्मिनल ब्लॉक

हम यह सुनिश्चित करने के लिए उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।

ये व्यापार शर्तें स्वीकार्य हैं: EXW, एफओबी, सीएफआर, सीआईएफ।
