H2EDGRH-2.5 पीसीबी बोर्ड टर्मिनल ब्लॉक

H2EDGRH-2.5 पीसीबी बोर्ड टर्मिनल ब्लॉक

उच्च घनत्व कनेक्शन: दोहरी पंक्ति संरचना सीमित स्थान में बड़ी संख्या में कनेक्शन बिंदु प्रदान करती है।

स्थिर कनेक्शन: मदर सीट में डालने के बाद, इसे बकल या घर्षण द्वारा फिक्स किया जाता है, और कनेक्शन मजबूत होता है, जो कुछ कंपन और खिंचाव का सामना करने में सक्षम होता है।

मॉड्यूलर डिजाइन: पीसीबी के मॉड्यूलर डिजाइन और उत्पादन को सुगम बनाता है, जिससे असेंबली, परीक्षण और रखरखाव में आसानी होती है।

अच्छा मार्गदर्शन: मदर सीट में आमतौर पर एक त्रुटिरहित डिज़ाइन होता है जो उल्टे डालने से रोकता है।

क्षैतिज कनेक्शन: मुड़ी हुई पिन डिजाइन पीसीबी के ऊपर ऊर्ध्वाधर स्थान बचाती है, जिससे यह समानांतर कनेक्शन या स्टैक्ड संरचनाओं के लिए आदर्श बन जाती है।

विशिष्ट अनुप्रयोग परिदृश्य

इस प्रकार के टर्मिनल का उपयोग इसकी विश्वसनीयता और सुविधा के कारण विभिन्न इलेक्ट्रॉनिक उपकरणों और औद्योगिक नियंत्रण क्षेत्रों में व्यापक रूप से किया जाता है:

औद्योगिक नियंत्रण: पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर), सर्वो ड्राइव, आई/ओ मॉड्यूल।

बिजली आपूर्ति: स्विच मोड बिजली आपूर्ति और विभिन्न प्रकार की बिजली कटौती के लिए यूपीएस के लिए इनपुट/आउटपुट इंटरफेस।

संचार उपकरण: राउटर और स्विच के भीतर बोर्ड कनेक्शन।

उपकरण: डेटा अधिग्रहण कार्ड, परीक्षण और मापन उपकरण।

1. प्रकार और ध्रुव

प्रकार: पीसीबी प्लग करने योग्य स्क्रू टर्मिनल ब्लॉक

पोल:

2. सामग्रीकाप्लग करने योग्य टर्मिनल ब्लॉक

3. विद्युतकाप्लग करने योग्य टर्मिनल ब्लॉक

4. प्लग करने योग्य टर्मिनल ब्लॉक की यांत्रिकी

घटकों का उपयोग और मिलान कैसे करें

वेल्डिंग: मुड़े हुए पिन टर्मिनलों के सोल्डर पिन को पीसीबी पर संबंधित छेदों में डालें, और फिर उन्हें वेव सोल्डरिंग या मैनुअल सोल्डरिंग के माध्यम से बोर्ड पर फिक्स करें।

डॉकिंग: 2.5 मिमी की दूरी वाला एक डबल रो फीमेल सॉकेट (रबर शेल सॉकेट) चुनें जो इससे मेल खाता हो। फीमेल सॉकेट के एक सिरे को तार पर क्रिम्प या सोल्डर करें, फिर इसे सीधे संरेखित करें और मुड़े हुए पिन टर्मिनल में डालें। यदि आपको "क्लिक" की आवाज़ सुनाई देती है या कनेक्शन अटक जाता है, तो इसका मतलब है कि कनेक्शन सही जगह पर है।

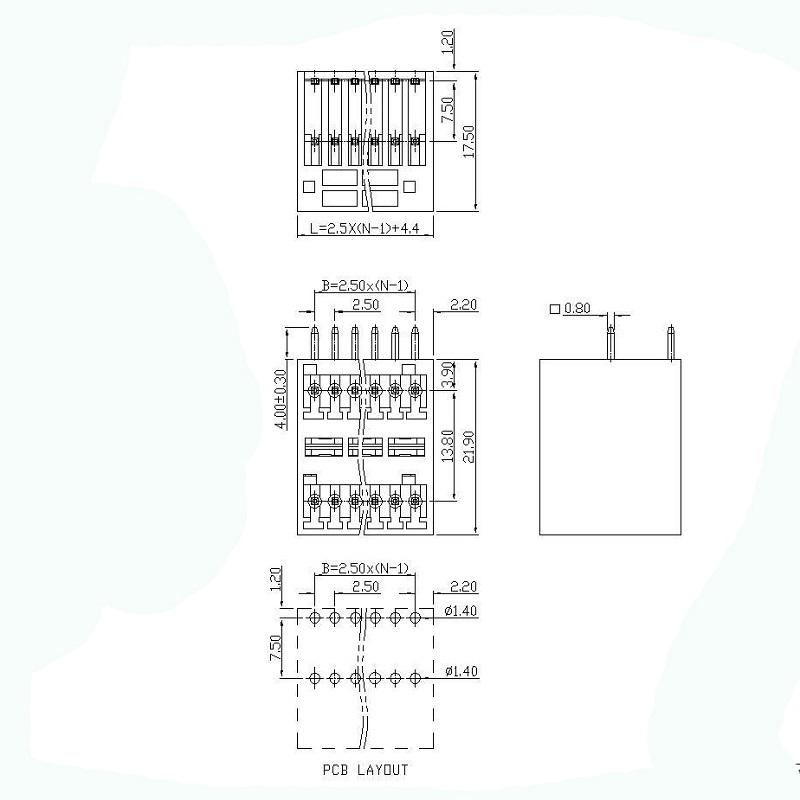

5. आयाम

6. लाभ

☑ विभिन्न प्रकार के सॉकेट के अनुकूल, डिवाइस का डिज़ाइन अत्यधिक लचीला है।
☑ कुंजी निर्धारण संबंधी आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त

घरेलू उपकरण और उपभोक्ता इलेक्ट्रॉनिक्स: कुछ बड़े घरेलू उपकरणों के कंट्रोल बोर्ड और डिस्प्ले बोर्ड या सेंसर के बीच का संबंध।

2.5 मिमी डबल रो सॉकेट बेंट पिन टर्मिनल ब्लॉक एक कॉम्पैक्ट और विश्वसनीय पीसीबी बोर्ड वायरिंग कनेक्टर है। इसकी 2.5 मिमी की दूरी और डबल रो घुमावदार सुई डिज़ाइन इसकी सबसे प्रमुख पहचान है, जो इसे क्षैतिज और उच्च-घनत्व कनेक्शन की आवश्यकता वाले इलेक्ट्रॉनिक उपकरणों में एक अनिवार्य भूमिका प्रदान करती है। चयन करते समय, दूरी और पंक्तियों की संख्या के अलावा, पंक्तियों की संख्या (जैसे 2xN, जहाँ N प्रति पंक्ति पिनों की संख्या को दर्शाता है), पिनों की कुल संख्या, करंट रेटिंग और ऑपरेटिंग तापमान जैसे मापदंडों पर भी ध्यान देना चाहिए।

7. पैकेज काप्लग करने योग्य टर्मिनल ब्लॉक

हम उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं ताकि यह सुनिश्चित हो सके कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।

ये व्यापारिक शर्तें स्वीकार्य हैं: EXW, FOB, CFR, CIF।

8. आवेदन काप्लग करने योग्य टर्मिनल ब्लॉक

1. मोशन कंट्रोलर 2. थ्री-फेज पावर मीटर 3. माइक्रो कंप्यूटर सुरक्षा उपकरण 4. विद्युत उपकरण

5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण

9. टर्मिनल ब्लॉक से संबंधित अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: 2.54 मिमी दोहरी पंक्ति वाले मुड़े हुए पिन टर्मिनल ब्लॉक के व्यावहारिक लाभ क्या हैं?

ए: दोहरी पंक्ति वाले बेंट पिन टर्मिनल सीमित पीसीबी स्थान पर वायरिंग घनत्व को काफी बढ़ा देते हैं। एकल-पंक्ति मॉडल की तुलना में, ये समान आकार में कनेक्शन बिंदुओं की संख्या को दोगुना कर देते हैं। बेंट पिन डिज़ाइन साइड इंस्टॉलेशन के लिए एकदम उपयुक्त है। यह कॉम्पैक्ट कंट्रोल कैबिनेट के अंदर ऊंचाई संबंधी समस्या से बचाता है, जो वर्टिकल पिन लेआउट में एक आम समस्या है।

Q2: क्या 2.54 मिमी दोहरी पंक्ति वाले मुड़े हुए पिन दीर्घकालिक औद्योगिक संचालन के लिए विश्वसनीय हैं?

ए: जी हाँ, ये स्थिर औद्योगिक-स्तरीय प्रदर्शन प्रदान करते हैं। उच्च गुणवत्ता वाले बेंट पिन में खुरदरी और रिवेट फिक्सिंग संरचनाएं होती हैं। इससे वेव सोल्डरिंग या लंबे समय तक उपकरण के कंपन के दौरान पिन ढीले नहीं होते। कैबिनेट की वास्तविक जांच में, अच्छी तरह से निर्मित दोहरी पंक्ति वाले बेंट पिन ब्लॉक लगातार अच्छी सोल्डरिंग गुणवत्ता और कम विफलता दर दिखाते हैं।

Q3: क्या दोहरी पंक्ति वाले 2.54 मिमी मुड़े हुए पिन लेआउट से विद्युत सुरक्षा और क्लीयरेंस प्रभावित होता है?

उत्तर: नहीं, यदि मानक 2.54 मिमी पिच स्पेसिंग के साथ निर्मित किया जाए। पेशेवर दोहरी पंक्ति वाले टर्मिनल निर्धारित क्रीपेज दूरी और इन्सुलेशन अंतराल बनाए रखते हैं। आंतरिक अवरोधक संरचना क्रॉसस्टॉक और शॉर्ट सर्किट को रोकती है। घनी वायरिंग के साथ भी, यह सामान्य कम वोल्टेज औद्योगिक सुरक्षा आवश्यकताओं को पूरा करती है।

Q4: क्या 2.54 मिमी दोहरी पंक्ति वाले मुड़े हुए पिन टर्मिनल ब्लॉक मानक तरंग सोल्डरिंग के लिए उपयुक्त हैं?

ए: बिलकुल। औद्योगिक श्रेणी के मॉडल उच्च तापमान वाले PA66 हाउसिंग और टिन-प्लेटेड कॉपर पिन का उपयोग करते हैं। ये पारंपरिक वेव सोल्डरिंग प्रक्रियाओं को सपोर्ट करते हैं। एकीकृत समतलीयता डिज़ाइन दोहरी पंक्तियों पर एकसमान सोल्डरिंग सुनिश्चित करता है, जिससे बड़े पैमाने पर उत्पादन के दौरान खाली सोल्डर या कोल्ड सोल्डर जैसी समस्याएं कम हो जाती हैं।

Q5: 2.54 मिमी दोहरी पंक्ति वाले मुड़े हुए पिन टर्मिनल ब्लॉक के लिए आदर्श परिदृश्य क्या हैं?

ए: ये सीमित स्थान वाले औद्योगिक नियंत्रण बोर्ड, आईओटी उपकरणों और मिनी पीएलसी मॉड्यूल के लिए सबसे उपयुक्त हैं। मुड़े हुए पिन वाला साइड-एग्जिट डिज़ाइन संकरे कैबिनेट इंस्टॉलेशन के लिए उपयुक्त है, जहाँ शीर्ष ऊर्ध्वाधर पिन एनक्लोजर से टकरा सकते हैं। इंजीनियर आमतौर पर इनका उपयोग कॉम्पैक्ट पैनल वायरिंग को अनुकूलित करने और समग्र पीसीबी लेआउट स्थान बचाने के लिए करते हैं।
