H15EDGV-2.5 पिन हेडर टर्मिनल ब्लॉक स्ट्रेट

2.5 मिमी पिच पिन हेडर टर्मिनल ब्लॉक स्ट्रेट

2.5 मिमी सिंगल रो स्ट्रेट पिन पीसीबी टर्मिनल ब्लॉक सबसे बुनियादी और सर्वव्यापी बोर्ड-टू-वायर कनेक्टर है। इसका मुख्य कार्य बाहरी तारों और प्रिंटेड सर्किट बोर्ड (पीसीबी) के बीच एक विश्वसनीय और विभाज्य विद्युत सेतु के रूप में कार्य करना है।

इलेक्ट्रॉनिक इंजीनियरों के लिए "आधार" के रूप में, यह टर्मिनल ब्लॉक एक मानक, किफायती और विश्वसनीय कनेक्शन चैनल प्रदान करता है। चयन करते समय, तीन मुख्य तत्वों पर ध्यान दें: करंट क्षमता, वायरिंग विधि और तार की मोटाई।

1. मुख्य विशेषताएं और पोल विकल्प

• पिन व्यवस्था: एक सीधी रेखा वाली सरल और स्थान बचाने वाली संरचना।
• पिन रिक्ति: 2.5 मिमी पर स्थिर (मानकीकृत औद्योगिक पिच)।
• इंस्टॉलेशन तरीका: थ्रू-होल सोल्डरिंग। पीसीबी बोर्ड से गुजरने के बाद पिनों को सोल्डर किया जाता है, जिससे उच्च यांत्रिक मजबूती मिलती है।
• प्रकार: पीसीबी प्लग करने योग्य स्क्रू टर्मिनल ब्लॉक।

2. व्यापक तकनीकी विनिर्देश

3. उत्पाद के आयाम

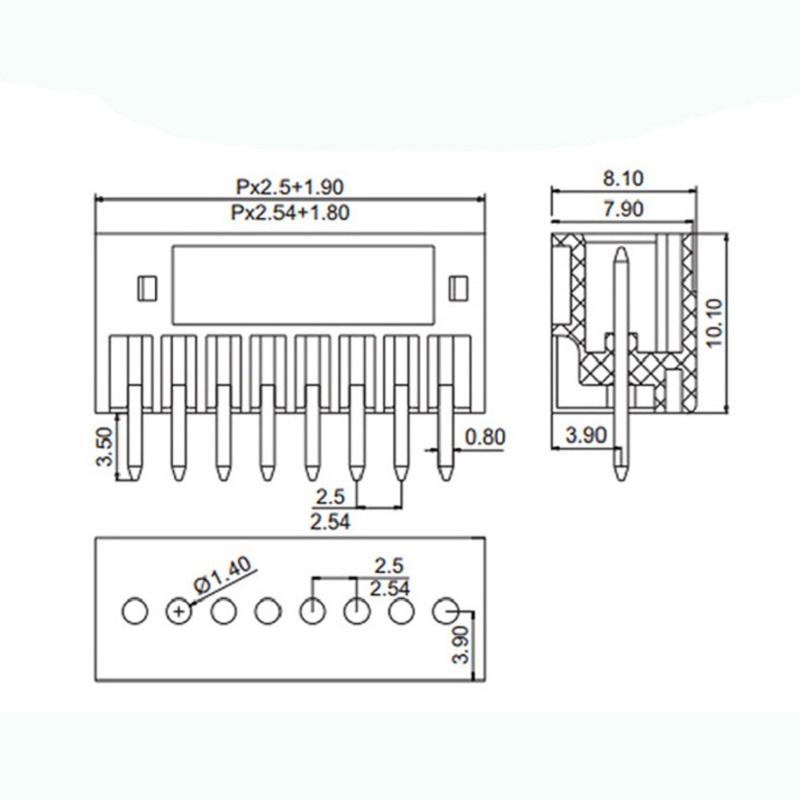

पीसीबी के सटीक लेआउट और पिन के आयामों के लिए कृपया निम्नलिखित इंजीनियरिंग ड्राइंग देखें:

4. मुख्य लाभ

• विश्वसनीय कनेक्शन: थ्रू-होल वेल्डिंग मजबूत होती है और यांत्रिक तनावों को आसानी से सहन कर लेती है।
• सुविधाजनक वायरिंग: पीसीबी पर सीधे तारों को सोल्डर करने की कोई आवश्यकता नहीं है, जिससे इसे स्थापित करना, परीक्षण करना और रखरखाव करना अत्यधिक कुशल हो जाता है।
• प्रभावी लागत: सरल संरचना कम उत्पादन और विनिर्माण लागत सुनिश्चित करती है।
• प्रबल सार्वभौमिकता: 2.5 मिमी की मानक दूरी इंजीनियरों के लिए मजबूत अनुकूलता और आसान खरीद सुनिश्चित करती है।
• लचीला डिजाइन: यह कई प्रकार के सॉकेट के अनुकूल है, जिससे सार्वभौमिक स्थापना के लिए विभिन्न कुंजी संबंधी आवश्यकताओं को पूरा किया जा सकता है।

5. विशिष्ट औद्योगिक अनुप्रयोग

2.5 मिमी प्लग करने योग्य टर्मिनल ब्लॉक का उपयोग विभिन्न मांग वाले क्षेत्रों में व्यापक रूप से किया जाता है:

• औद्योगिक नियंत्रण: पीएलसी, सर्वो ड्राइव, आई/ओ मॉड्यूल।
• विद्युत आपूर्ति उपकरण: स्विच-मोड पावर सप्लाई और यूपीएस के लिए इनपुट/आउटपुट इंटरफेस।
• ऑटोमोटिव इलेक्ट्रॉनिक्स: बॉडी कंट्रोल मॉड्यूल, सेंसर इंटरफेस।
• संचार एवं नेटवर्किंग: राउटर और स्विच के लिए बुनियादी बिजली आपूर्ति और सिग्नल कनेक्शन।
• स्मार्ट डिवाइस: घरेलू उपकरण, स्मार्ट मीटर और आईओटी उपकरण।

6. पैकेजिंग और शिपिंग

हम उच्च गुणवत्ता वाली, स्थैतिक-रोधी और झटके-रोधी पैकेजिंग सामग्री का उपयोग करते हैं ताकि वैश्विक परिवहन के दौरान आपके थोक ऑर्डर क्षतिग्रस्त न हों। स्वीकार्य व्यापार शर्तें इस प्रकार हैं: EXW, FOB, CFR, CIF.

7. तकनीकी संबंधी अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या 2.5 मिमी प्लग करने योग्य टर्मिनल ब्लॉक पीसीबी के औद्योगिक उपयोग में दीर्घकालिक रूप से विश्वसनीय हैं?

जी हां, उच्च गुणवत्ता वाले थ्रू-होल पिन हेडर का उपयोग करने पर ये औद्योगिक पीसीबी परियोजनाओं के लिए अत्यंत विश्वसनीय हैं। हमारे उच्च गुणवत्ता वाले 2.5 मिमी मेल हेडर टर्मिनल टिन-प्लेटेड कॉपर पिन और सख्त समतलता नियंत्रण का उपयोग करते हैं, जिससे वेव सोल्डरिंग के दौरान पूर्ण संपर्क सुनिश्चित होता है। वास्तविक कैबिनेट निर्माण में, अच्छी तरह से सोल्डर किए गए टर्मिनल स्थिर चालकता और मजबूत ढीलापन रोधी क्षमता प्रदर्शित करते हैं, जो नियंत्रकों और स्वचालन बोर्डों के लिए दीर्घकालिक निरंतर संचालन के लिए उपयुक्त हैं।

प्रश्न 2: 2.5 मिमी प्लग करने योग्य टर्मिनल ब्लॉक वास्तव में कितनी धारा प्रवाहित कर सकता है?

उत्तर: अधिकांश मानक 2.5 मिमी पीसीबी प्लगेबल टर्मिनल 5A से 10A तक की रेटेड करंट क्षमता को सपोर्ट करते हैं। हालांकि, फील्ड इंजीनियरिंग में, हम इन्हें लगातार अधिकतम करंट पर चलाने की सलाह नहीं देते हैं। पीसीबी की सघन संरचना और कैबिनेट में गर्मी जमा होने के कारण, 20% अतिरिक्त करंट मार्जिन रखने से ओवरहीटिंग से बचा जा सकता है और टर्मिनल की सर्विस लाइफ भी बढ़ जाती है।

Q3: फिक्स्ड स्क्रू टर्मिनलों की तुलना में 2.5 मिमी प्लगेबल टर्मिनलों का क्या लाभ है?

ए: ऑन-साइट सबसे बड़ा लाभ रखरखाव और प्रतिस्थापन में आसानी है। फिक्स्ड स्क्रू टर्मिनलों के लिए बोर्ड की मरम्मत के दौरान रीवायरिंग की आवश्यकता होती है, जबकि 2.5 मिमी प्लगेबल संरचनाएं सीधे प्लग-एंड-अनप्लग की सुविधा प्रदान करती हैं। इंजीनियर आंतरिक वायरिंग को बदले बिना मॉड्यूल को जल्दी से बदल सकते हैं, जिससे ऑटोमेशन और IoT उपकरणों के लिए बिक्री के बाद रखरखाव का समय काफी कम हो जाता है।

Q4: क्या 2.5 मिमी प्लग करने योग्य टर्मिनल ब्लॉक वेव सोल्डरिंग प्रक्रिया को सहन कर सकते हैं?

जी हां, हमारे औद्योगिक स्तर के 2.5 मिमी मेल हेडर वेव सोल्डरिंग के लिए पूरी तरह से उपयुक्त हैं। इनमें उच्च तापमान वाले PA66 UL94 V-0 हाउसिंग का उपयोग किया गया है। पिनों को खुरदरी और रिवेट संरचनाओं से मजबूती से लगाया गया है ताकि उच्च तापमान वाली वेल्डिंग के दौरान वे ढीले न पड़ें। पिनों की सटीक समतलता बड़े पैमाने पर उत्पादन में एकसमान सोल्डरिंग और शून्य खाली सोल्डर जोड़ों की गारंटी देती है।

Q5: 2.5 मिमी पीसीबी प्लगेबल टर्मिनल ब्लॉक किन अनुप्रयोगों के लिए सबसे उपयुक्त हैं?

ए: ये कॉम्पैक्ट औद्योगिक उपकरणों के लिए आदर्श हैं जिन्हें स्थिर सिग्नल और कम बिजली खपत वाले कनेक्शन की आवश्यकता होती है। सामान्य ऑन-साइट अनुप्रयोगों में मोशन कंट्रोलर, सुरक्षा उपकरण, स्मार्ट मीटर, सुरक्षा उपकरण और IoT स्वचालन मॉड्यूल शामिल हैं। 2.5 मिमी का यूनिवर्सल पिच कॉम्पैक्ट आकार और बहुमुखी प्रतिभा का संतुलन प्रदान करता है, जिससे यह छोटे और मध्यम आकार के पीसीबी कंट्रोल बोर्ड के लिए सबसे किफायती विकल्प बन जाता है।
