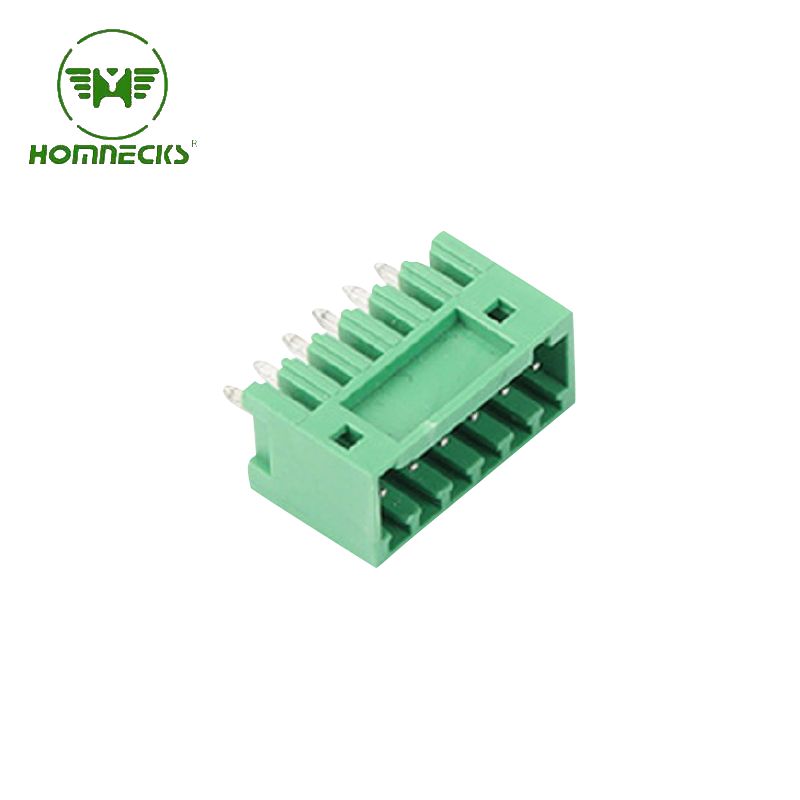

2.54 मिमी पीसीबी प्लग करने योग्य टर्मिनल ब्लॉक पुरुष हेडर

2.54 मिमी पीसीबी प्लग करने योग्य टर्मिनल ब्लॉक पुरुष हेडर

जैसा कि नाम से पता चलता है, एक सीधा पिन पीसीबी बोर्ड से जुड़े पिन भाग को संदर्भित करता है जो टर्मिनल बॉडी और पीसीबी बोर्ड प्लेन के लिए सीधा और लंबवत होता है।

1.प्रकार और ध्रुव

प्रकार: पीसीबी प्लगेबल स्क्रू टर्मिनल ब्लॉक

ध्रुव:

1. डिज़ाइन संरचना और सामग्री

आकार: आमतौर पर बेलनाकार या वर्गाकार पिन टर्मिनल इन्सुलेशन बॉडी के नीचे से लंबवत रूप से उभरे हुए होते हैं।

सामग्री: टर्मिनल कंडक्टर के साथ अभिन्न रूप से निर्मित, आमतौर पर:

पीतल: अच्छी शक्ति और चालकता, उच्च लागत प्रभावशीलता।

इलेक्ट्रोप्लेटिंग: सोल्डर क्षमता को बढ़ाने, ऑक्सीकरण को रोकने और संक्षारण प्रतिरोध में सुधार करने के लिए, सीधे पिनों की सतह को आमतौर पर इलेक्ट्रोप्लेटिंग उपचार के अधीन किया जाता है।

टिन प्लेटिंग: सबसे आम विकल्प, कम लागत, अच्छी सोल्डरेबिलिटी।

2. यांत्रिक संरचनात्मक विशेषताएँ

क्रिम्प/रिवेट फिक्सेशन: एक सीधी पिन टर्मिनल के प्लास्टिक बॉडी में आसानी से नहीं घुस जाती। इसकी नोक में आमतौर पर एक बार्ब, नर्लिंग या रिवेटिंग संरचना होती है। टर्मिनल की इंजेक्शन मोल्डिंग या असेंबली के दौरान, प्लास्टिक इस संरचना के चारों ओर भर जाता है या लपेट जाता है, जिससे एक बेहद मज़बूत यांत्रिक कनेक्शन बनता है जो पिन को बॉडी से बाहर निकलने से रोकता है।

सहसमतलीयता: बहु-स्थिति टर्मिनल ब्लॉकों के लिए, सभी सीधे पिनों के निचले भाग एक ही निरपेक्ष तल पर स्थित होने चाहिए। इस विशेषता को सहसमतलीयता कहते हैं। उच्च सहसमतलीयता सुनिश्चित करती है कि सभी पिन एक साथ पीसीबी पैड के साथ अच्छा संपर्क बना सकें, जो उच्च-गुणवत्ता वाली सोल्डरिंग प्राप्त करने के लिए महत्वपूर्ण है।

2. सामग्रीकाप्लग करने योग्य टर्मिनल ब्लॉक

यह वह मुख्य क्षेत्र है जहां सीधा पिन टर्मिनल सर्किट बोर्ड के साथ विद्युत और यांत्रिक कनेक्शन बनाता है।

1. पिन और पैड के बीच समन्वय

पीसीबी पैड: पीसीबी को थ्रू-होल पैड के साथ डिज़ाइन किया जाता है जो टर्मिनल पिनों के साथ एक-से-एक जुड़े होते हैं। थ्रू-होल का व्यास पिन के व्यास से थोड़ा बड़ा होता है ताकि सोल्डर को केशिका क्रिया के माध्यम से चढ़ने के लिए जगह मिल सके।

पिन व्यास और थ्रू-होल व्यास का मिलान: यह एक महत्वपूर्ण डिज़ाइन विचारणीय बिंदु है। थ्रू-होल व्यास आमतौर पर पिन व्यास से 0.2-0.4 मिमी बड़ा होता है। उदाहरण के लिए, 0.64 मिमी व्यास वाले पिन का मिलान लगभग 0.9-1.0 मिमी व्यास वाले पीसीबी थ्रू-होल से किया जाएगा।

2. वेल्डिंग प्रक्रिया

सीधे पिन टर्मिनलों को मुख्य रूप से थ्रू-होल तकनीक का उपयोग करके सोल्डर किया जाता है।

वेव सोल्डरिंग:

प्लगइन: टर्मिनल के सीधे पिन को पीसीबी पर बने छेद में डालें।

फ्लक्सिंग: पीसीबी का निचला हिस्सा ऑक्साइड को हटाने और सोल्डरेबिलिटी को बढ़ाने के लिए फ्लक्स स्प्रे क्षेत्र से गुजरता है।

प्रीहीटिंग: पिघले हुए सोल्डर के संपर्क में आने पर थर्मल शॉक को रोकने के लिए पीसीबी प्रीहीटिंग क्षेत्र में प्रवेश करता है।

सोल्डरिंग: पीसीबी की निचली सतह पर एक पंप द्वारा पिघले हुए सोल्डर की एक "तरंग" डाली जाती है। केशिका क्रिया द्वारा सोल्डर को छेद में खींचा जाता है, जिससे लीड और पैड के बीच एक पूर्ण सोल्डर जोड़ बनता है।

शीतलन: एक मजबूत विद्युत और यांत्रिक कनेक्शन बनाएं।

मैनुअल सोल्डरिंग:

छोटे बैच उत्पादन, मरम्मत या प्रतिस्थापन के लिए उपयुक्त। प्रत्येक सोल्डर जोड़ को अलग-अलग सोल्डर करने के लिए सोल्डरिंग आयरन और सोल्डर वायर का उपयोग करें।

3. सोल्डर जोड़ आकृति विज्ञान और आवश्यकताएँ

एक उच्च गुणवत्ता वाले सोल्डर जोड़ में निम्नलिखित विशेषताएं होनी चाहिए:

पूर्ण भरना: सोल्डर को छेद के 100% भाग को भरना चाहिए और पीसीबी की निचली सतह पर एक छोटा शंक्वाकार मेनिस्कस बनाना चाहिए।

अच्छा संपर्क कोण: सोल्डर और लीड और पैड के बीच संपर्क कोण चिकना और गोल होना चाहिए, जो अच्छे गीलेपन का संकेत देता है।

चमकदार और चिकनी: सोल्डर जोड़ की सतह चमकदार, गड़गड़ाहट से मुक्त और छिद्रों से रहित होनी चाहिए।

3. विद्युत काप्लग करने योग्य टर्मिनल ब्लॉक

4.यांत्रिककाप्लग करने योग्य टर्मिनल ब्लॉक

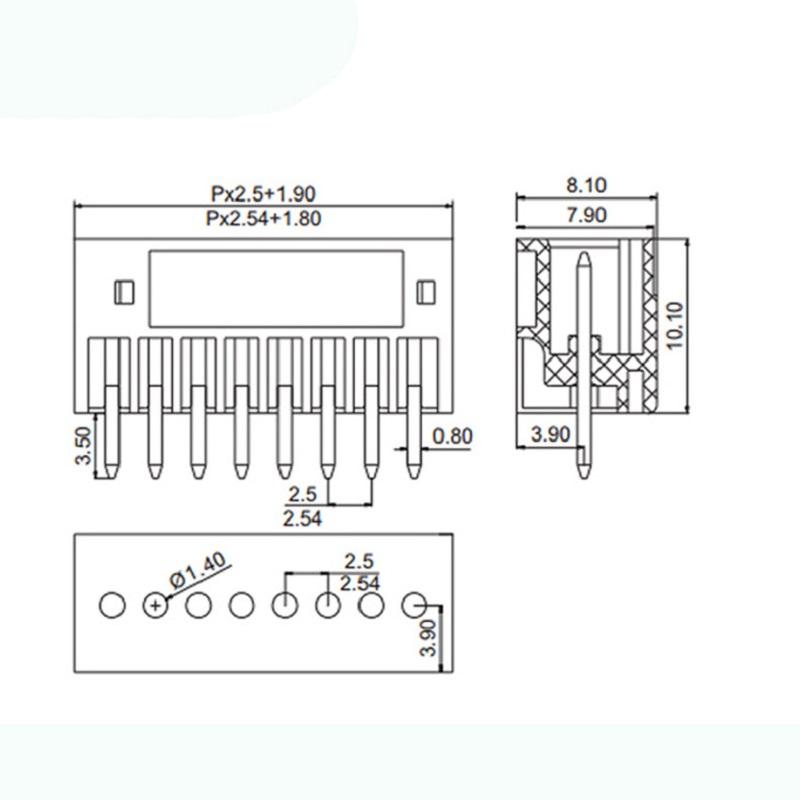

5.आयाम

6. लाभ

☑ बहु-प्रकार सॉकेट के अनुकूल, डिवाइस डिजाइन अत्यधिक लचीला है
☑ कुंजीयन आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त

फ़ायदा:

अत्यधिक उच्च यांत्रिक शक्ति: थ्रू-होल सोल्डरिंग, सरफेस माउंट तकनीक (SMT) की तुलना में काफ़ी अधिक यांत्रिक शक्ति प्रदान करती है। टर्मिनल स्वयं अधिक सम्मिलन और निष्कर्षण बलों के साथ-साथ तारों से उत्पन्न पार्श्व तनाव को भी झेल सकते हैं, जिससे उनके PCB से अलग होने की संभावना कम हो जाती है।

विश्वसनीय कनेक्शन: सोल्डर छेद के भीतर एक बड़े संपर्क क्षेत्र के साथ एक चौतरफा कनेक्शन बनाता है, जो एक बहुत ही स्थिर विद्युत कनेक्शन और वर्तमान प्रभाव के लिए मजबूत प्रतिरोध प्रदान करता है।

पता लगाना और मरम्मत करना आसान: सोल्डर जोड़ नंगी आँखों से दिखाई देते हैं, जिससे गुणवत्ता निरीक्षण आसान हो जाता है। टिन सक्शन उपकरणों जैसे उपकरणों का उपयोग करके इन्हें अपेक्षाकृत आसानी से अलग किया जा सकता है और बदला जा सकता है।

लागत प्रभावशीलता: थ्रू-होल प्रौद्योगिकी परिपक्व है, इसकी उत्पादन प्रक्रिया सरल है, तथा यह उच्च-मात्रा वाले अनुप्रयोगों में भी लागत लाभ प्रदान करती है।

डिज़ाइन और अनुप्रयोग संबंधी विचार:

पीसीबी पर कब्जा: छेदों के लिए पीसीबी बोर्ड की पूरी मोटाई की आवश्यकता होती है, और सोल्डर पैड निचली परत की वायरिंग के लिए जगह घेरते हैं, जिससे वे एसएमटी उपकरणों की तुलना में कम स्थान-कुशल होते हैं।

उच्च घनत्व संयोजन के लिए उपयोग नहीं किया जा सकता: बहुत कॉम्पैक्ट आधुनिक इलेक्ट्रॉनिक उपकरणों में, 2.54 मिमी पिच को अपेक्षाकृत बड़ा माना जाता है, और टीएचटी प्रक्रिया वायरिंग घनत्व को सीमित करती है।

वेल्डिंग तनाव: वेव सोल्डरिंग प्रक्रिया के दौरान, उच्च तापमान टर्मिनलों के प्लास्टिक बॉडी पर ऊष्मीय तनाव उत्पन्न कर सकता है। UL94 V-0 ग्रेड PA66 जैसी उच्च तापमान प्रतिरोधी सामग्री का चयन करना महत्वपूर्ण है।

पिन सहसमतलीयता: जैसा कि पहले बताया गया है, खराब सहसमतलीयता के कारण सोल्डरिंग दोष या खुले सर्किट हो सकते हैं, जिससे यह उत्पादन में एक महत्वपूर्ण गुणवत्ता नियंत्रण बिंदु बन जाता है।

7.आवेदनकाप्लग करने योग्य टर्मिनल ब्लॉक

1.गति नियंत्रक 2.तीन-चरण बिजली मीटर 3.माइक्रो कंप्यूटर सुरक्षा उपकरण 4.विद्युत उपकरण

5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण

8. पैकेजकाप्लग करने योग्य टर्मिनल ब्लॉक

हम यह सुनिश्चित करने के लिए उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।

ये व्यापार शर्तें स्वीकार्य हैं: EXW, एफओबी, सीएफआर, सीआईएफ।
