H2EDGCR-2.5 प्लग करने योग्य टर्मिनल ब्लॉक दायां पिन हेडर

H2EDGCR-2.5 प्लग करने योग्य टर्मिनल ब्लॉक दायां पिन हेडर

सर्किट बोर्ड में सोल्डरिंग और विद्युत कनेक्शन स्थापित करने के लिए उपयोग किया जाने वाला भाग।

दायां पिन हेडर पिन सम्मिलन भाग को संदर्भित करता है जो सीधा नहीं है, बल्कि एक विशिष्ट कोण (आमतौर पर 90 डिग्री) पर मोड़ा और आकार दिया गया है।

1.प्रकार और ध्रुव

प्रकार: पीसीबी प्लगेबल स्क्रू टर्मिनल ब्लॉक

घुमावदार सुई का डिज़ाइन मनमाना नहीं है; इसका मुख्य उद्देश्य जगह और संयोजन से जुड़ी समस्याओं का समाधान करना है। इसके मुख्य लाभ ये हैं:

क्षैतिज स्थापना प्राप्त करें

सीधा पिन टर्मिनल: सोल्डरिंग के बाद, टर्मिनल सर्किट बोर्ड के लंबवत होता है। इसका मतलब है कि सभी तार सर्किट बोर्ड के ऊपर से लंबवत निकलते हैं, जिससे काफी जगह घेरते हैं।

मुड़ा हुआ पिन टर्मिनल: सोल्डरिंग के बाद, पिन के 90 डिग्री मुड़ने के कारण, टर्मिनल बॉडी सर्किट बोर्ड के समानांतर होती है। तारों को क्षैतिज दिशा से डाला जा सकता है, जिससे उपकरण के अंदर ऊर्ध्वाधर स्थान (ऊँचाई) की काफी बचत होती है। सीमित ऊँचाई वाले कॉम्पैक्ट उपकरणों के लिए यह महत्वपूर्ण है।

तनाव से राहत प्रदान करें

जब तार को क्षैतिज रूप से डाला जाता है, यदि इसे खींचा जाता है या कंपन किया जाता है, तो बल सीधे टर्मिनल के मुख्य भाग और सोल्डर जोड़ पर कार्य करेगा।

झुकने वाले पिन का "एल" आकार स्वयं एक बफर के रूप में कार्य करता है, जो इन तनावों को झेलने और वितरित करने में बेहतर रूप से सक्षम होता है, जिससे सोल्डर जोड़ों को होने वाली प्रत्यक्ष क्षति कम होती है और इस प्रकार कनेक्शन की यांत्रिक विश्वसनीयता बढ़ जाती है।

तार लगाना और रखरखाव करना आसान

क्षैतिज रूप से व्यवस्थित तार बहुत साफ़-सुथरे हैं, जिससे वायरिंग, पहचान और निरीक्षण में आसानी होती है। घने वायरिंग वाले वातावरण में, ऊपर से तारों तक पहुँचने की तुलना में बगल से पहुँचना ज़्यादा सुविधाजनक होता है।

रखरखाव के दौरान, तकनीशियन ऊपर की घनी केबलों से बाधित हुए बिना प्लग-इन और प्लग-आउट भागों तक आसानी से पहुंच सकते हैं और उन्हें संचालित कर सकते हैं।

संगत पैनल कट-आउट

कई डिज़ाइनों में, टर्मिनल ब्लॉक उपकरण पैनल के खुले भाग पर लगाए जाते हैं, जिससे उपयोगकर्ता बाहर से तारों को जोड़ सकते हैं। मुड़ी हुई पिन डिज़ाइन पूरे टर्मिनल ब्लॉक को पैनल के अंदर सपाट रूप से जोड़ने में सक्षम बनाती है, जबकि सम्मिलन पिन पैनल पर छेदों के माध्यम से आंतरिक सर्किट बोर्ड से जुड़े होते हैं। यह एक बहुत ही मानक और व्यावहारिक स्थापना विधि है।

ध्रुव:

2. सामग्रीकाप्लग करने योग्य टर्मिनल ब्लॉक

3. विद्युतकाप्लग करने योग्य टर्मिनल ब्लॉक

4.यांत्रिककाप्लग करने योग्य टर्मिनल ब्लॉक

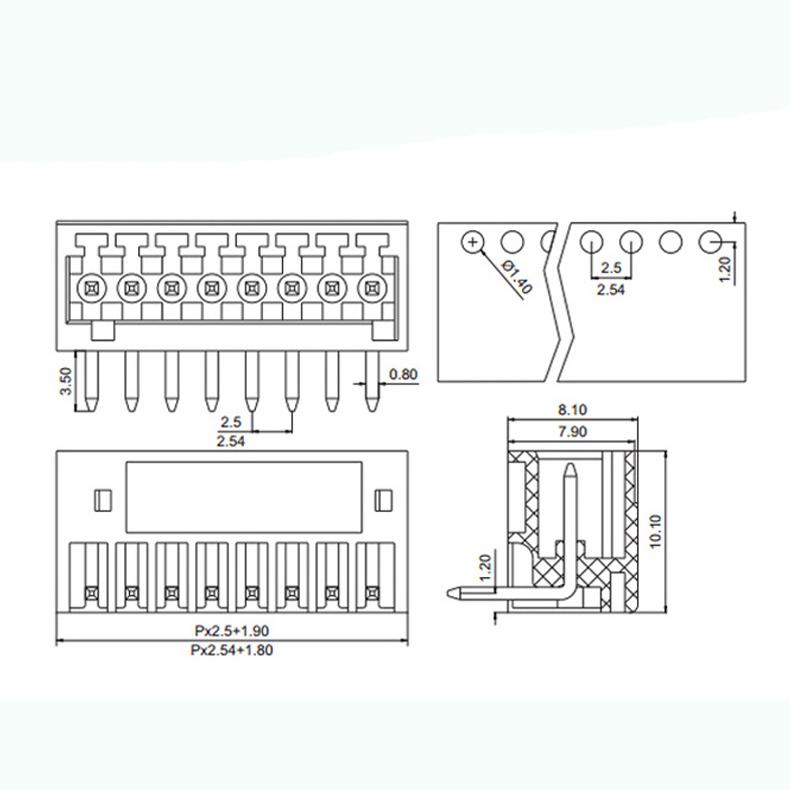

5.आयाम

कोण

सबसे आम मोड़ 90° समकोण मोड़ है, जो "झुकने वाली सुई" का डिफ़ॉल्ट रूप भी है।

अन्य कोणों से भी डिजाइन उपलब्ध हैं, लेकिन 90° उद्योग मानक है और सबसे अधिक इस्तेमाल किया जाने वाला विकल्प है।

सामग्री और चढ़ाना

आधार सामग्री: आमतौर पर टर्मिनल बॉडी के अनुरूप, यह पीतल और फॉस्फोर कांस्य जैसे तांबे के मिश्र धातुओं से बना होता है, जो उच्च प्रवाहकीय होते हैं, जिससे अच्छी धारा-वहन क्षमता और लोच सुनिश्चित होती है।

इलेक्ट्रोप्लेटिंग: घुमावदार सुई वाले हिस्से में आमतौर पर सुई के पैर जैसी ही इलेक्ट्रोप्लेटिंग परत होती है, जिसमें टिन प्लेटिंग सबसे आम है। टिन प्लेटिंग अच्छी सोल्डरेबिलिटी प्रदान करती है, तांबे के सब्सट्रेट के ऑक्सीकरण को रोकती है, और इसमें एक निश्चित मात्रा में संक्षारण प्रतिरोध होता है। कुछ अधिक मांग वाले अनुप्रयोगों में, उत्कृष्ट संक्षारण प्रतिरोध और स्थिर संपर्क प्रतिरोध प्राप्त करने के लिए गोल्ड प्लेटिंग का उपयोग किया जा सकता है।

बनाने की प्रक्रिया

घुमावदार सुई को एक सटीक मुद्रांकन और मोड़ने की प्रक्रिया के माध्यम से एक ही चरण में ढाला जाता है। इसके लिए धातु सामग्री में अच्छी लचीलापन होना आवश्यक है ताकि मोड़ पर दरारें या तनाव संकेन्द्रण से बचा जा सके।

उच्च गुणवत्ता वाली मुड़ी हुई पिन बनने के बाद, मोड़ चिकना और गड़गड़ाहट रहित होना चाहिए, तथा कोण भी सटीक होना चाहिए, ताकि सॉकेट में डालने पर संरेखण सुनिश्चित हो सके तथा सोल्डरिंग के दौरान समतलीकरण बना रहे।

सोल्डरिंग लेग का प्रकार

थ्रू-होल प्रकार: मुड़े हुए पिन का सिरा पीसीबी पर एक थ्रू-होल से होकर गुजरने के लिए डिज़ाइन किया गया है और फिर वेव सोल्डरिंग या मैनुअल सोल्डरिंग के माध्यम से लगाया जा सकता है। यह सबसे सुरक्षित कनेक्शन विधि है।

एसएमटी (सरफेस माउंट टेक्नोलॉजी) पैच प्रकार: हालाँकि यह कम प्रचलित है, लेकिन सरफेस माउंटिंग के लिए डिज़ाइन किए गए बेंट पिन भी उपलब्ध हैं, जिनके सोल्डर पैड बेंट वाले हिस्से के निचले हिस्से में स्थित होते हैं और रिफ्लो सोल्डरिंग के माध्यम से पीसीबी से जुड़े होते हैं। इस डिज़ाइन के लिए टर्मिनल की मज़बूती और सोल्डरिंग प्रक्रिया के लिए उच्च आवश्यकताओं की आवश्यकता होती है।

6. लाभ

☑ बहु-प्रकार सॉकेट के अनुकूल, डिवाइस डिजाइन अत्यधिक लचीला है
☑ कुंजीयन आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त

सारांश

2.5 मिमी पिच प्लग-इन टर्मिनल ब्लॉक का घुमावदार पिन सेक्शन एक सरल और व्यावहारिक इंजीनियरिंग डिज़ाइन है। 90 डिग्री के साधारण मोड़ के माध्यम से, यह तीन मुख्य मुद्दों को कुशलता से संबोधित करता है: इलेक्ट्रॉनिक उपकरणों का आंतरिक स्थान लेआउट, वायरिंग की सुविधा और कनेक्शन की विश्वसनीयता। चयन करते समय, धारा और वोल्टेज जैसे विद्युत मापदंडों पर ध्यान देने के अलावा, घुमावदार पिन की मोल्डिंग गुणवत्ता, प्लेटिंग प्रक्रिया और पीसीबी पैड के साथ इसकी अनुकूलता पर भी विचार करना चाहिए। ये सभी महत्वपूर्ण विवरण हैं जो अंतिम उत्पाद की स्थिरता सुनिश्चित करते हैं।

7.आवेदनकाप्लग करने योग्य टर्मिनल ब्लॉक

1.गति नियंत्रक 2.तीन-चरण बिजली मीटर 3.माइक्रो कंप्यूटर सुरक्षा उपकरण 4.विद्युत उपकरण

5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण

2.5 मिमी पिच बेंट पिन प्लग-इन टर्मिनल ब्लॉकों का उपयोग सीमित स्थान वाले विभिन्न इलेक्ट्रॉनिक उपकरणों में व्यापक रूप से किया जाता है, जैसे:

औद्योगिक नियंत्रण: पीएलसी, आवृत्ति कनवर्टर, सर्वो ड्राइवर।

संचार उपकरण: राउटर, स्विच, बेस स्टेशन मॉड्यूल।

विद्युत प्रणाली: बिजली मीटर, सुरक्षात्मक रिले।

उपकरण और मीटर: डेटा संग्रहकर्ता, परीक्षण और माप उपकरण।

8. पैकेजकाप्लग करने योग्य टर्मिनल ब्लॉक

हम यह सुनिश्चित करने के लिए उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।

ये व्यापार शर्तें स्वीकार्य हैं: EXW, एफओबी, सीएफआर, सीआईएफ।
