ब्रांड: होमनेक्स
यह एक अत्यंत कुशल विद्युत कनेक्टर है जो औद्योगिक नियंत्रण, भवन स्वचालन और उपकरण निर्माण जैसे क्षेत्रों में बहुत लोकप्रिय है।
मद संख्या :
H15EDGKD-3.5भुगतान :
T/Tउत्पाद की उत्पत्ति :
Chinaरंग :
green ,we can also make other color if meet moqअपने वायरिंग समाधानों में बेजोड़ मजबूती और टिकाऊपन का अनुभव करें। हमारे 3.5 मिमी पिच वाले पीसीबी स्क्रू-लेस टर्मिनल कनेक्टर्स के साथ सहज कनेक्टिविटी के भविष्य को अपनाएं। अपने कार्य वातावरण को बेहतर बनाएं, परिचालन दक्षता बढ़ाएं और विद्युत शिल्प कौशल में उत्कृष्टता को फिर से परिभाषित करें।

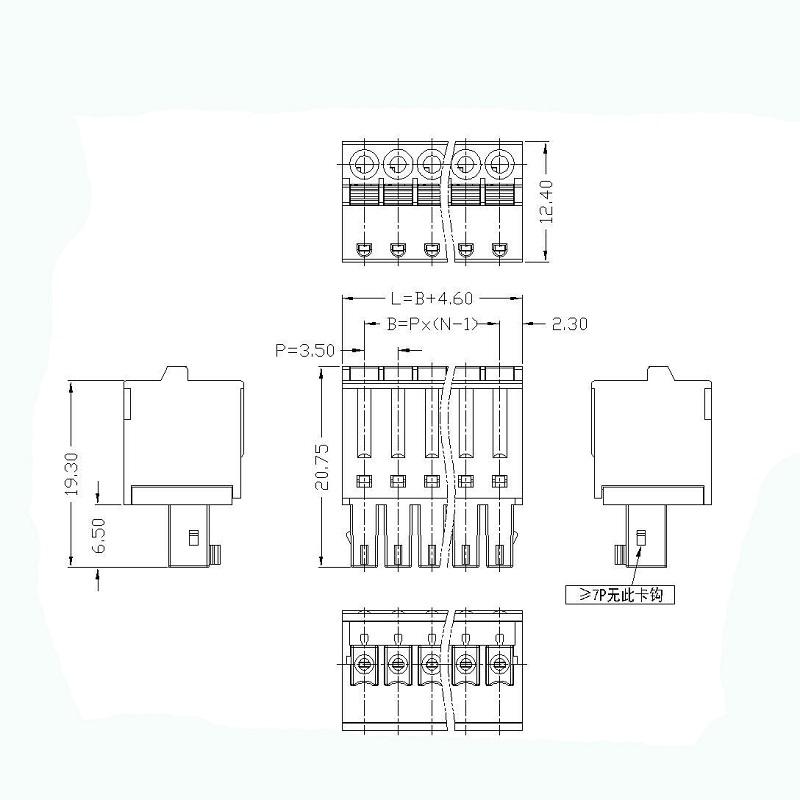

3.5 मिमी पिच: यह दो आसन्न कनेक्शन बिंदुओं के केंद्रों के बीच की दूरी (3.5 मिलीमीटर) को संदर्भित करता है। 3.5 मिलीमीटर की दूरी मध्यम घनत्व को दर्शाती है, जो पर्याप्त क्रीपेज दूरी के साथ सघनता और सुरक्षा को संतुलित करती है।
स्क्रूलेस तकनीक: पारंपरिक टर्मिनलों के विपरीत, जिन्हें कसने के लिए स्क्रूड्राइवर की आवश्यकता होती है, यह स्प्रिंग प्रेशर कनेक्शन तकनीक ("पुश-इन स्प्रिंग कनेक्शन" या "पुश-फिट कनेक्शन") का उपयोग करता है, जिससे बिना किसी उपकरण के या छोटे स्क्रूड्राइवर को लीवर के रूप में उपयोग किए बिना तेजी से वायरिंग की जा सकती है।
प्रकार: पीसीबी प्लग करने योग्य स्क्रूलेस टर्मिनल ब्लॉक
पोल के विकल्प:
| 2 पिन | 3 पिन | 4 पिन | 5 पिन | 6 पिन | 7 पिन |
| 8 पिन | 9 पिन | 10 पिन | 11 पिन | 12 पिन | 13 पिन |
| 14 पिन | 15 पिन | 16 पिन | 17 पिन | 18 पिन | 19 पिन |
| 20 पिन | 21 पिन | 22 पिन | 23 पिन | 24 पिन | - |
| आवास | PA66, UL94V-0 |
| बटन | PA66, UL94V-0 |
| ईख | स्टेनलेस स्टील |
| संपर्क | तांबे की मिश्र धातु, टिन चढ़ाया हुआ |
| रेटेड वोल्टेज | UL: 300V | IEC: 250V |
| वर्तमान मूल्यांकित | यूएल: 8ए | आईईसी: 7ए |
| संपर्क प्रतिरोध | 20mΩ (अधिकतम) |
| इन्सुलेशन प्रतिरोध | 500MΩ / DC500V |
| सहन वोल्टेज | एसी 1500V / 1 मिनट |
| वायर रेंज | 28-16 AWG |
| तापमान सीमा | -40℃ ~ +105℃ |
| मैक्स सोल्डरिंग | +250℃, 5 सेकंड के लिए। |
| पट्टी की लंबाई | 8-9 मिमी |
☑ विभिन्न प्रकार के सॉकेट के अनुकूल, डिवाइस का डिज़ाइन अत्यधिक लचीला है।
☑ कुंजी निर्धारण संबंधी आवश्यकताओं को पूरा किया जा सकता है
☑ सार्वभौमिक स्थापना विधि, विभिन्न स्थितियों के लिए उपयुक्त
हम उच्च गुणवत्ता और सुरक्षित पैकेजिंग सामग्री का चयन करते हैं ताकि यह सुनिश्चित हो सके कि डिलीवरी के दौरान आपका ऑर्डर क्षतिग्रस्त न हो।
स्वीकृत व्यापार शर्तें: EXW, FOB, CFR, CIF।

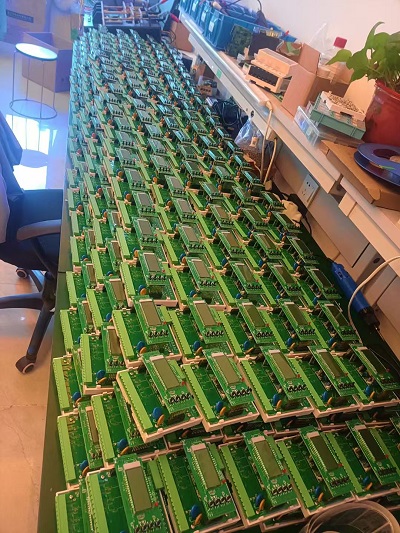

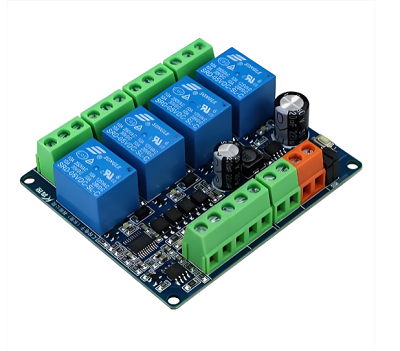

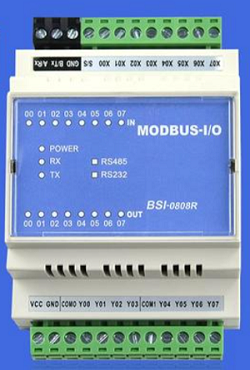

1. मोशन कंट्रोलर 2. थ्री-फेज़ पावर मीटर 3. माइक्रो कंप्यूटर सुरक्षा उपकरण 4. विद्युत उपकरण
5. स्वचालन उपकरण 6. सुरक्षा उपकरण 7. इंटरनेट ऑफ थिंग्स उपकरण
विशिष्ट अनुप्रयोग परिदृश्य:
इस पुश-इन केडी प्लग से स्क्रू कसने का काम पूरी तरह से खत्म हो जाता है। आप तारों को छीलकर सीधे टर्मिनल में डाल सकते हैं, जिससे साइट पर टॉर्क स्क्रूड्राइवर की आवश्यकता के बिना बैच असेंबली में काफी तेजी आती है।
सामान्य विशेषताएं: IEC और UL मानकों के अनुसार 300 V, प्रति संपर्क 8-10 A। 0.5-1.5 mm² मोटाई वाले फंसे हुए या ठोस तारों के लिए उपयुक्त (पतले फंसे हुए तारों को विश्वसनीय कनेक्शन के लिए फेरूल की आवश्यकता होती है)।
महीन तारों वाले केबलों के लिए वायर फेरूल को छोड़ देने से तार ढीले हो सकते हैं और शॉर्ट-सर्किट हो सकता है। हमेशा सुनिश्चित करें कि कंडक्टर पूरी तरह से डाला गया हो और केबलों को खींचकर निकालने के बजाय रिलीज़ लीवर का उपयोग करें।
हालांकि 3.5 मिमी एक मानक पिच है, लेकिन स्प्रिंग का दबाव और संपर्क ज्यामिति निर्माता के अनुसार भिन्न होती है। बड़े पैमाने पर कैबिनेट निर्माण के लिए हमेशा एक ही आपूर्तिकर्ता से मेल खाने वाले प्लग-सॉकेट जोड़े का उपयोग करें ताकि सिग्नल में रुकावट न आए।
प्राप्ति पर स्प्रिंग लीवर की लचीलता की जांच करें, तार के सुचारू रूप से प्रवेश को सत्यापित करें, और कैविटी से मलबे को दूर रखते हुए स्प्रिंग क्लैम्पिंग की सुरक्षा सुनिश्चित करने के लिए कमीशनिंग के दौरान प्रत्येक तार को धीरे से खींचें।
