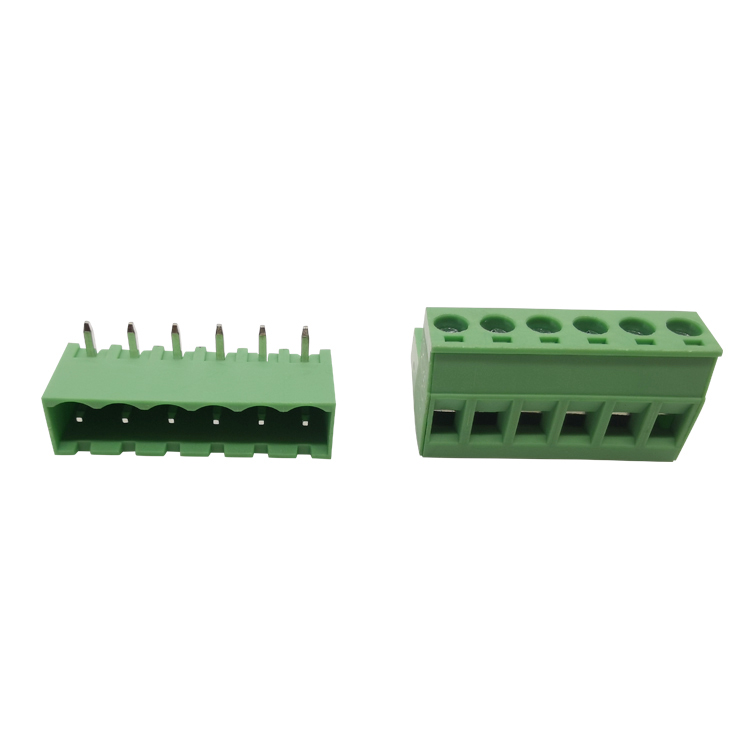

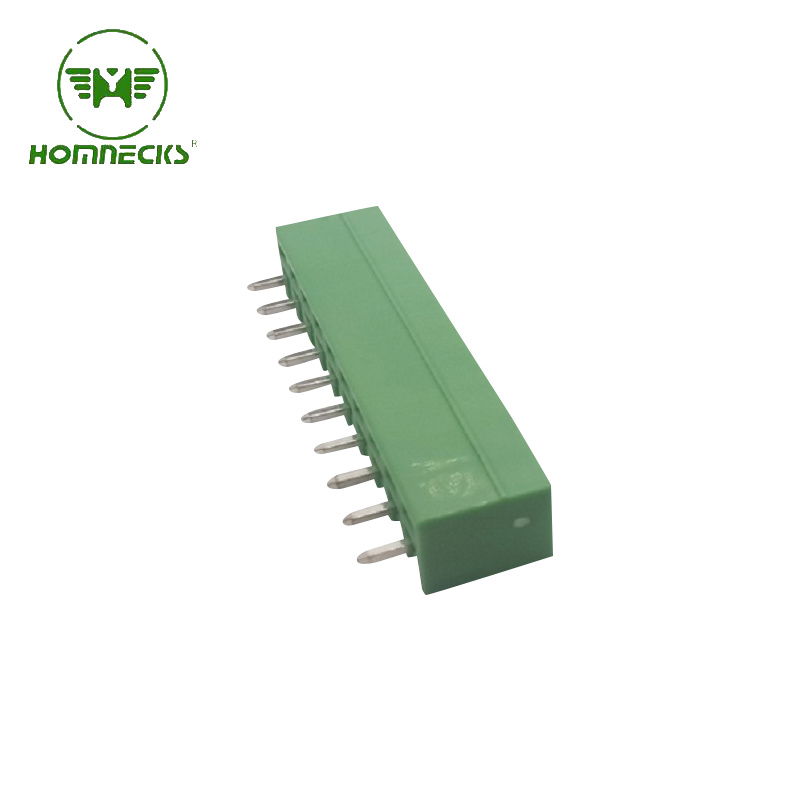

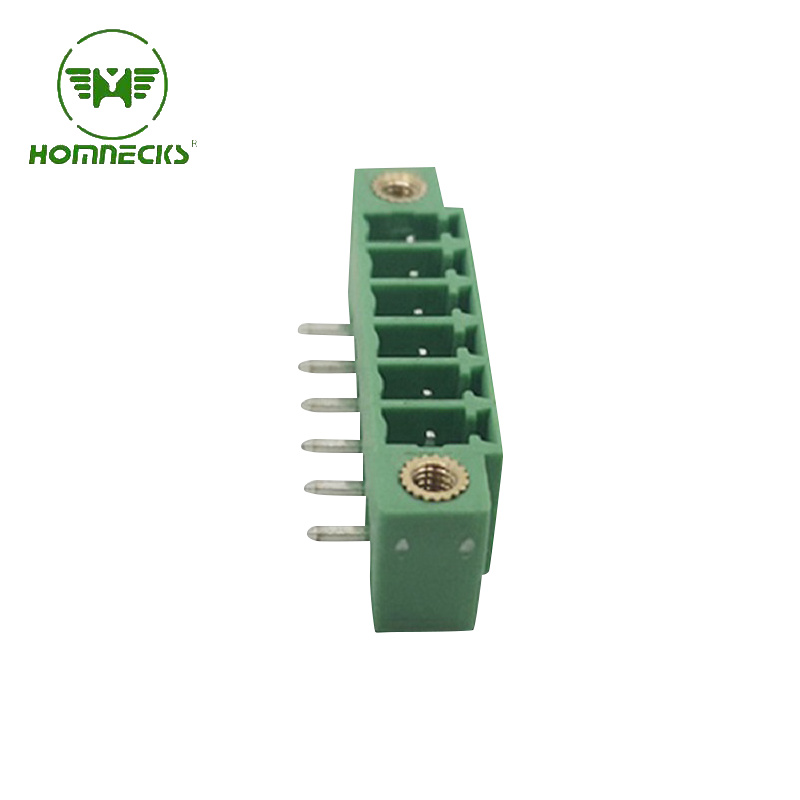

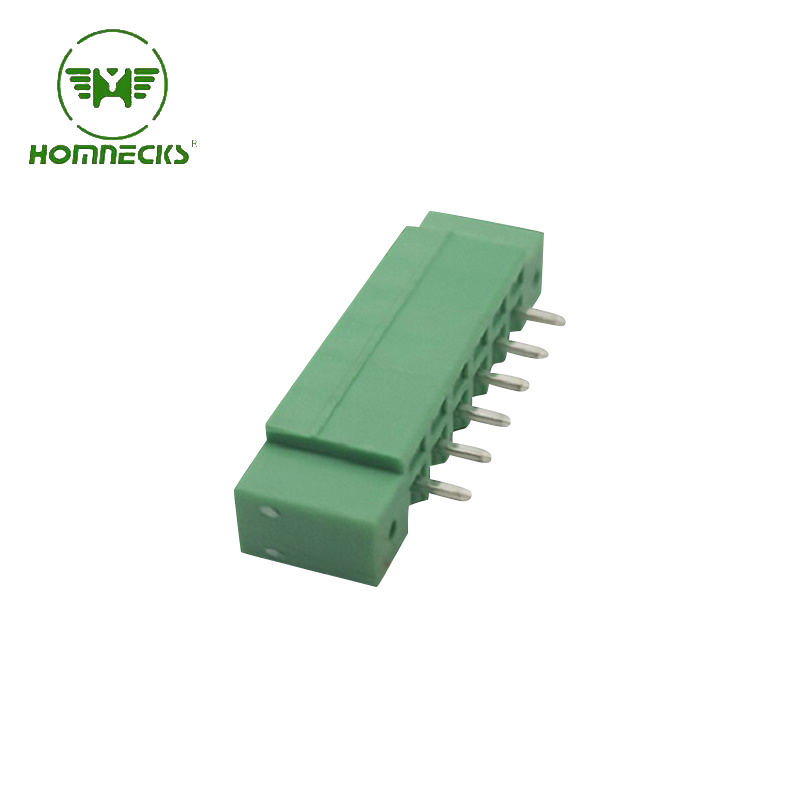

टर्मिनल ब्लॉक के अत्यधिक गर्म होने के तीन सामान्य कारण और उनसे बचाव के तरीके।

टर्मिनल ब्लॉक विद्युत नियंत्रण कैबिनेटों में सबसे आम छिपी हुई खराबी में से एक है अत्यधिक गर्मी। यह शायद ही कभी तुरंत अलार्म बजाती है। इसके बजाय, यह धीरे-धीरे इन्सुलेशन को खराब करती है, टर्मिनल हाउसिंग को पिघला देती है, और अंततः शॉर्ट सर्किट या अप्रत्याशित डाउनटाइम का कारण बनती है।

साइट पर किए गए रखरखाव के अनुभव से पता चलता है कि टर्मिनल के जलने से होने वाली 80% से अधिक विफलताएँ दोषपूर्ण उत्पादों के कारण नहीं होती हैं। ये अनुचित चयन, गलत स्थापना और दैनिक निरीक्षण की अनदेखी के कारण होती हैं।

अधिकांश पैनल निर्माता और खरीद इंजीनियर केवल करंट और वोल्टेज रेटिंग पर ही ध्यान केंद्रित करते हैं। वे संपर्क प्रतिरोध, टॉर्क मानक और तार मिलान नियमों को अनदेखा कर देते हैं। इन छोटी-छोटी गलतियों के कारण बड़े पैमाने पर उत्पादित उपकरणों में बार-बार ओवरहीटिंग की समस्या उत्पन्न होती है।

यह ब्लॉग औद्योगिक परिदृश्यों में टर्मिनल ब्लॉक के अत्यधिक गर्म होने के तीन सबसे आम कारणों का विस्तृत विवरण देता है। इसमें व्यावहारिक समाधान, तुलनात्मक डेटा और कैबिनेट की दीर्घकालिक विश्वसनीयता के लिए मानकीकृत रोकथाम उपाय साझा किए गए हैं।

औद्योगिक कैबिनेटों के लिए टर्मिनल ब्लॉक का अत्यधिक गर्म होना क्यों महत्वपूर्ण है?

सभी विद्युत कनेक्शन संचालन के दौरान थोड़ी मात्रा में ऊष्मा उत्पन्न करते हैं। खतरा तब शुरू होता है जब ऊष्मा टर्मिनल द्वारा उसे बाहर निकालने की क्षमता से अधिक तेजी से एकत्रित होने लगती है।

लगातार अत्यधिक गर्मी से प्लास्टिक इन्सुलेशन खराब हो जाता है। इससे टर्मिनल की सतहों पर कार्बन के अंश बन जाते हैं। नमी और धूल भरे कार्यशालाओं में, इससे आर्क उत्पन्न होने, फेज-टू-फेज शॉर्ट सर्किट होने और यहां तक ​​कि कैबिनेट में आग लगने का खतरा भी बढ़ जाता है।

सबसे बड़ी समस्या इसकी अनियमितता है। ढीले या बेमेल टर्मिनल कम लोड पर ठीक से काम कर सकते हैं। वे केवल अधिकतम करंट या उच्च तापमान की स्थिति में ही ज़्यादा गरम होते हैं, जिससे समस्या का पता लगाना बेहद मुश्किल हो जाता है।

टर्मिनल ब्लॉक के अत्यधिक गर्म होने के 3 प्रमुख कारण (क्षेत्रीय रूप से सत्यापित)

1. गलत इंस्टॉलेशन टॉर्क (ढीले या अत्यधिक कसे हुए कनेक्शन)

उत्पादन स्थलों पर टर्मिनल के अत्यधिक गर्म होने का सबसे बड़ा अप्रत्यक्ष कारण स्क्रू टॉर्क का अनुचित उपयोग है।

कई फील्ड तकनीशियन टॉर्क टूल्स के बजाय मैन्युअल अनुभव पर निर्भर रहते हैं। कम कसने से तार के रेशों और टर्मिनल की संपर्क सतहों के बीच अंतराल रह जाता है। इससे संपर्क प्रतिरोध में तेजी से वृद्धि होती है। 1²R तापन सिद्धांत के अनुसार, उच्च धारा के तहत प्रतिरोध में थोड़ी सी भी वृद्धि से अत्यधिक ऊष्मा उत्पन्न होती है।

अत्यधिक कसना भी उतना ही खतरनाक है। अत्यधिक बल लगाने से तांबे के तार टूट जाते हैं और टर्मिनल की धातु की चादरें विकृत हो जाती हैं। टूटे हुए तार निर्धारित धारा सहन नहीं कर सकते। कंपन और ताप विस्तार के कारण समय के साथ क्षतिग्रस्त कनेक्शन और भी ढीला हो जाता है।

इससे एक दुष्चक्र बनता है: ऊष्मा का संचय → खराब संपर्क प्रतिरोध → उच्च तापमान → अंततः टर्मिनल का जल जाना।

2. तार की मोटाई और टर्मिनल की वर्तमान रेटिंग का मेल न खाना

विनिर्देशों का मेल न खाना डिजाइन और खरीद में होने वाली एक आम गलती है।

कुछ इंजीनियरिंग टीमें लागत बचाने के लिए पतले गेज के तारों का उपयोग करती हैं। या वे उच्च-शक्ति वाले मोटर लूप पर कम-करंट वाले टर्मिनल स्थापित करती हैं।

जब टर्मिनल या तार वास्तविक परिचालन धारा को वहन करने में असमर्थ होता है, तो धारा घनत्व डिज़ाइन सीमा से अधिक हो जाता है। इसके परिणामस्वरूप लगातार स्थानीय अतिभार होता रहता है। लंबे समय तक अधिक भार पड़ने से टर्मिनल का प्लास्टिक आधार पिघल जाएगा और आस-पास के परिपथ क्षतिग्रस्त हो जाएंगे।

एक अन्य आम गलती: बिना फेरूल वाले फंसे हुए तारों और ठोस तारों को आपस में मिलाना। ढीले फंसे हुए तार करंट को बिखेर देते हैं और संपर्क बिंदुओं पर गर्म धब्बे पैदा करते हैं।

3. पर्यावरणीय प्रदूषण और खराब ऊष्मा अपव्यय

औद्योगिक कार्यशालाओं का वातावरण आसानी से टर्मिनल हीट फेलियर को तेज कर देता है।

टर्मिनल के गैप में धूल, धातु का चूरा और नमी जमा हो जाती है। ये प्रदूषक इन्सुलेशन की कार्यक्षमता को कम करते हैं और प्राकृतिक ऊष्मा के अपव्यय को रोकते हैं।

उच्च आर्द्रता वाले मौसमों में, टर्मिनलों के बीच सतही रिसाव होता है। इससे सूक्ष्म चाप और निरंतर ऊष्मा उत्पन्न होती है। कंपन करने वाले उपकरणों या उच्च तापमान वाली मशीनों के पास स्थापित कैबिनेटों में, खराब वेंटिलेशन से ऊष्मा का संचय बढ़ जाता है और टर्मिनलों की आयु तेजी से घटती है।

दोष तुलना: अत्यधिक ताप के कारण और संबंधित क्षेत्र लक्षण

इंजीनियर दृश्य निरीक्षण और तापमान मापन के माध्यम से समस्याओं का शीघ्र पता लगा सकते हैं। यह तालिका प्रत्येक अतिभार के कारण के विशिष्ट लक्षणों और खतरों का सारांश प्रस्तुत करती है।

टर्मिनल प्रकार के लिए अतिताप रोधी प्रदर्शन तुलना

विभिन्न टर्मिनल संरचनाओं में अलग-अलग ताप प्रतिरोध और ढीलापन रोधी क्षमताएं होती हैं। यह तालिका उच्च विश्वसनीयता वाले कैबिनेट डिज़ाइन के लिए बीओएम चयन में मार्गदर्शन करती है।

प्रत्येक ओवरहीटिंग के कारण के लिए व्यावहारिक रोकथाम समाधान

1. ढीले संपर्क से उत्पन्न होने वाली ऊष्मा को समाप्त करने के लिए टॉर्क संचालन को मानकीकृत करें।

मैन्युअल स्क्रूड्राइवर के इस्तेमाल में सहज ज्ञान का प्रयोग न करें। एक समान इंस्टॉलेशन के लिए प्रोफेशनल टॉर्क स्क्रूड्राइवर का उपयोग करें।

पारंपरिक औद्योगिक टर्मिनलों के लिए, 12–16 AWG तारों के लिए टॉर्क 0.5–0.8 N·m के बीच रखें। विशेष टर्मिनलों के लिए निर्माता के डेटाशीट का सख्ती से पालन करें।

कंपनशील कार्यशालाओं में उपयोग होने वाले उपकरणों के लिए, प्रत्येक 3-6 महीने में नियमित रूप से टॉर्क निरीक्षण करें। लंबे समय तक ढीले होने के जोखिम से बचने के लिए स्क्रूलेस स्प्रिंग टर्मिनल सबसे अच्छा अपग्रेड विकल्प है।

2. वायर और टर्मिनल विनिर्देश मिलान को एकीकृत करें

निर्धारित BOM मानकों के अनुरूप ही बनाएं। उच्च-शक्ति वाले लूपों के लिए कभी भी छोटे आकार के तारों या कम-करंट वाले टर्मिनलों का उपयोग न करें।

सभी फंसे हुए तारों को जोड़ने से पहले क्रिम्प फेरूल का उपयोग करना आवश्यक है। इससे पूर्ण संपर्क सुनिश्चित होता है और बिखरे हुए महीन तार स्थानीय अतिभार का कारण नहीं बनते।

डिजाइन के दौरान 20% करंट मार्जिन आरक्षित रखें। इससे भविष्य में पीक करंट और उपकरण लोड अपग्रेड के कारण होने वाली ओवरहीटिंग से बचाव होगा।

3. कैबिनेट के वातावरण और ऊष्मा अपव्यय को अनुकूलित करें

कैबिनेट के भीतरी हिस्से को साफ और सूखा रखें। नियमित रखरखाव के दौरान सूखी हवा से धूल और धातु के चूर्ण को हटा दें।

कैबिनेट वेंटिलेशन लेआउट को अनुकूलित करें। पूरी तरह से बंद संकीर्ण क्षेत्रों में उच्च-धारा वाले टर्मिनल स्थापित न करें।

उच्च तापमान और उच्च आर्द्रता वाली कार्यशालाओं के लिए, पर्यावरणीय अनुकूलता में सुधार के लिए उच्च तापमान ग्रेड वाले ताप-प्रतिरोधी PA66 टर्मिनल ब्लॉक का चयन करें।

अक्सर पूछे जाने वाले प्रश्न: टर्मिनल ब्लॉक के अत्यधिक गर्म होने की समस्या का निवारण और रोकथाम

प्रश्न 1: यह जल्दी से कैसे पता लगाया जा सकता है कि टर्मिनल का अधिक गर्म होना ढीले कनेक्शन या ओवरलोड के कारण है?

बिना लोड और लोड की स्थिति में हीटिंग की जाँच करें। यदि टर्मिनल बिना लोड के ठंडा रहता है लेकिन लोड पड़ने पर तेज़ी से गर्म हो जाता है, तो इसका मुख्य कारण ओवरलोड या तार के विनिर्देशों में गड़बड़ी है। यदि टर्मिनल रुक-रुक कर गर्म होता है और संचालन के दौरान तार में स्पष्ट कंपन दिखाई देता है, तो इसका मूल कारण ढीला टॉर्क और खराब संपर्क है।

प्रश्न 2: क्या अधिक गरम हो चुके टर्मिनल ब्लॉक ठंडा होने के बाद भी काम करना जारी रख सकते हैं?

इसकी अनुशंसा नहीं की जाती है। एक बार टर्मिनल ज़्यादा गरम हो जाने पर, इसकी आंतरिक धातु संपर्क सतह और प्लास्टिक इन्सुलेशन अपरिवर्तनीय रूप से खराब हो जाते हैं। समान करंट लोड पर यह अधिक आसानी से गर्मी उत्पन्न करेगा। शॉर्ट सर्किट और जलने का खतरा बना रहता है। टर्मिनल ब्लॉक को समय रहते बदलें और वायरिंग को पुनः मानकीकृत करें।

Q3: औद्योगिक विद्युत परिपथों के लिए किस प्रकार का टर्मिनल दीर्घकालिक अतिभार के कारण होने वाली विफलता दर को कम करता है?

बैरियर स्क्रू टर्मिनल उच्च-धारा वाले पावर लूप के लिए ये सबसे किफायती विकल्प हैं। ये ऊष्मा के परस्पर प्रभाव को रोकने के लिए भौतिक पृथक्करण प्रदान करते हैं। मानकीकृत टॉर्क इंस्टॉलेशन के साथ, ये कंपन और धूल प्रदूषण का प्रभावी ढंग से प्रतिरोध करते हैं। द्रव्यमान स्थिर सिग्नल सर्किट के लिए, स्क्रूलेस पुश-इन टर्मिनल स्क्रू के ढीले होने की समस्या को पूरी तरह से समाप्त कर देते हैं और ओवरहीटिंग से होने वाली खराबी को कम करते हैं।
