अपने प्रोजेक्ट के लिए सही टर्मिनल ब्लॉक कैसे चुनें: 5 प्रमुख कारक

टर्मिनल ब्लॉक देखने में तो ये साधारण, सामान्य पुर्जे लगते हैं। लेकिन कई विद्युत नियंत्रण कैबिनेट विफलताओं में ये सबसे कमजोर कड़ी होते हैं।

अधिकांश फील्ड समस्याएं—जैसे कि रुक-रुक कर होने वाले शटडाउन, टर्मिनल का अत्यधिक गर्म होना, ढीले कनेक्शन और शॉर्ट सर्किट—एक ही मूल कारण से उत्पन्न होती हैं: गलत टर्मिनल ब्लॉक का चयन।

पैनल डिज़ाइनरों और उपकरण खरीद इंजीनियरों के लिए, केवल कीमत या बुनियादी आकार के आधार पर टर्मिनलों का चयन करने से बिक्री के बाद महंगे मरम्मत कार्य का सामना करना पड़ता है। प्रत्येक परियोजना में अद्वितीय सर्किट लोड, स्थापना वातावरण और उत्पादन आवश्यकताएं होती हैं।

कई वर्षों के ऑन-साइट कैबिनेट असेंबली और समस्या निवारण के अनुभव के बाद, हमने टर्मिनल ब्लॉक चयन के लिए 5 अनिवार्य कारकों का सारांश प्रस्तुत किया है। यह मार्गदर्शिका व्यावहारिक, क्षेत्र-परीक्षित नियम प्रदान करती है जो आपको अपनी परियोजना के लिए सर्वोत्तम टर्मिनल चुनने और सामान्य इंजीनियरिंग त्रुटियों से बचने में मदद करेंगे।

1. विद्युत रेटिंग मिलान (करंट और वोल्टेज सुरक्षा मार्जिन)

टर्मिनल ब्लॉक के चयन का आधार विद्युत रेटिंग है। परियोजना डिजाइन में यह सबसे अधिक उपेक्षित पैरामीटर भी है।

कई इंजीनियर सर्किट की रेटेड करंट के आधार पर ही टर्मिनलों का चयन करते हैं। इससे पीक लोड, तापमान वृद्धि और करंट में उतार-चढ़ाव के लिए कोई गुंजाइश नहीं बचती।

क्षेत्र के अनुभव से पता चलता है कि लंबे समय तक संचालन से टर्मिनल की चालकता कम हो जाती है। टर्मिनलों को पूरी निर्धारित धारा पर चलाने से अनिवार्य रूप से अत्यधिक गर्मी और टूट-फूट होती है।

व्यावहारिक इंजीनियरिंग नियम: कम से कम 150% करंट सुरक्षा मार्जिन आरक्षित रखें। टर्मिनल की वोल्टेज रेटिंग भी सिस्टम के अधिकतम वोल्टेज से अधिक होनी चाहिए, जिसमें क्षणिक सर्ज वोल्टेज भी शामिल है।

उच्च आर्द्रता और धूल भरे औद्योगिक कार्यशालाओं के लिए, अधिक क्रीपेज और क्लीयरेंस दूरी वाले टर्मिनलों को प्राथमिकता दें। ये कठोर कार्य परिस्थितियों में आर्क और सतही डिस्चार्ज को रोकते हैं।

2. वायर गेज की अनुकूलता और कनेक्शन की स्थिरता

बड़े पैमाने पर उत्पादन परियोजनाओं में तार की मोटाई और टर्मिनल क्लैंप की श्रेणी का बेमेल होना एक प्रमुख छिपा हुआ दोष है।

बहुत बड़ा टर्मिनल पतले तारों को ठीक से पकड़ नहीं पाता। ढीले तार उच्च संपर्क प्रतिरोध पैदा करते हैं और अत्यधिक गर्मी उत्पन्न करते हैं। बहुत छोटा टर्मिनल मोटे तारों को कुचल देता है, जिससे कंडक्टर क्षतिग्रस्त हो जाते हैं और धारा वहन क्षमता कम हो जाती है।

एक और आम ऑनसाइट गलती: फेरूल के बिना फंसे हुए तारों का उपयोग करना। बिखरे हुए महीन तार कंपन के कारण आसानी से फेज-टू-फेज शॉर्ट सर्किट का कारण बन सकते हैं।

टर्मिनल की उपयुक्त तार सीमा (AWG या mm²) की हमेशा पुष्टि करें। कनेक्शन विफल होने के जोखिम से बचने के लिए ठोस तार, फंसे हुए तार और लचीले तार के प्रकारों का मिलान करें।

3. टर्मिनल कनेक्शन का प्रकार (उत्पादन और रखरखाव की आवश्यकताओं के अनुरूप)

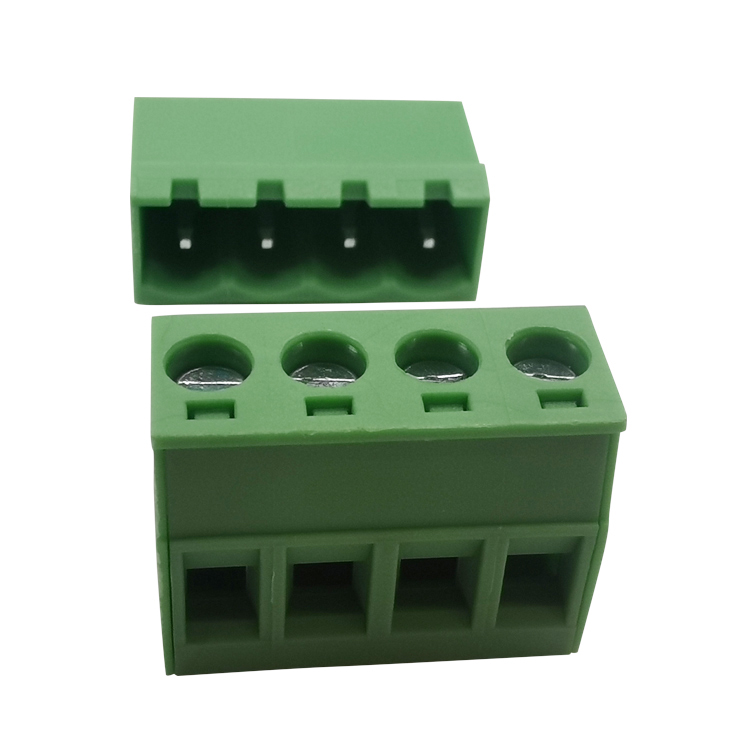

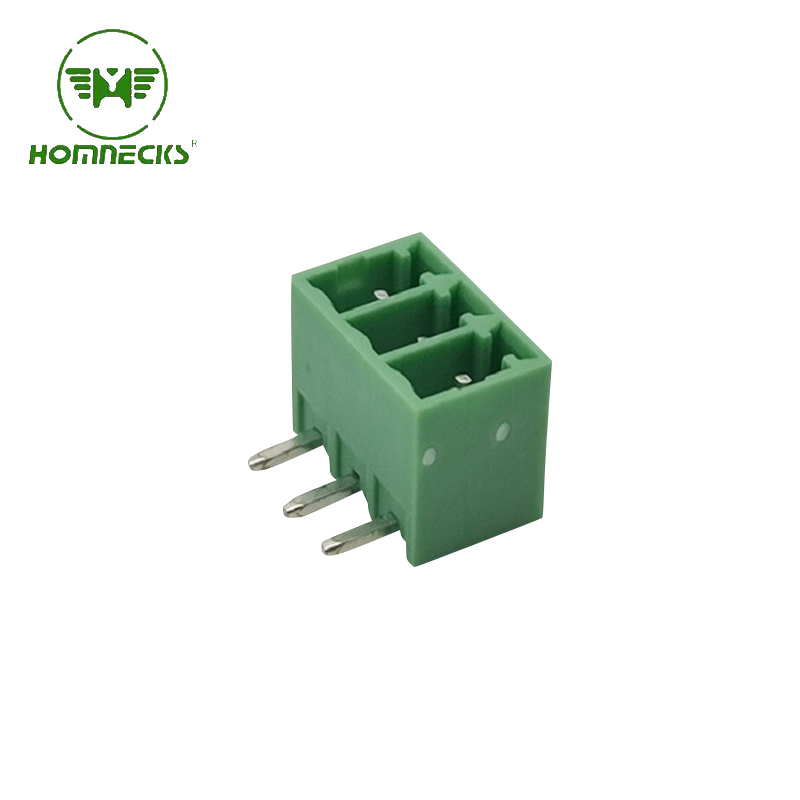

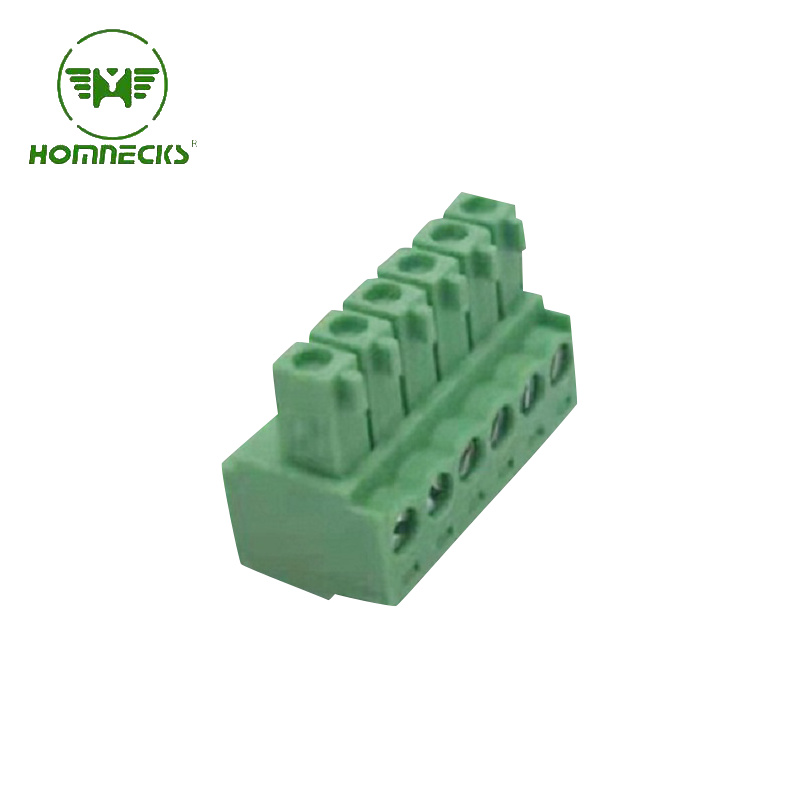

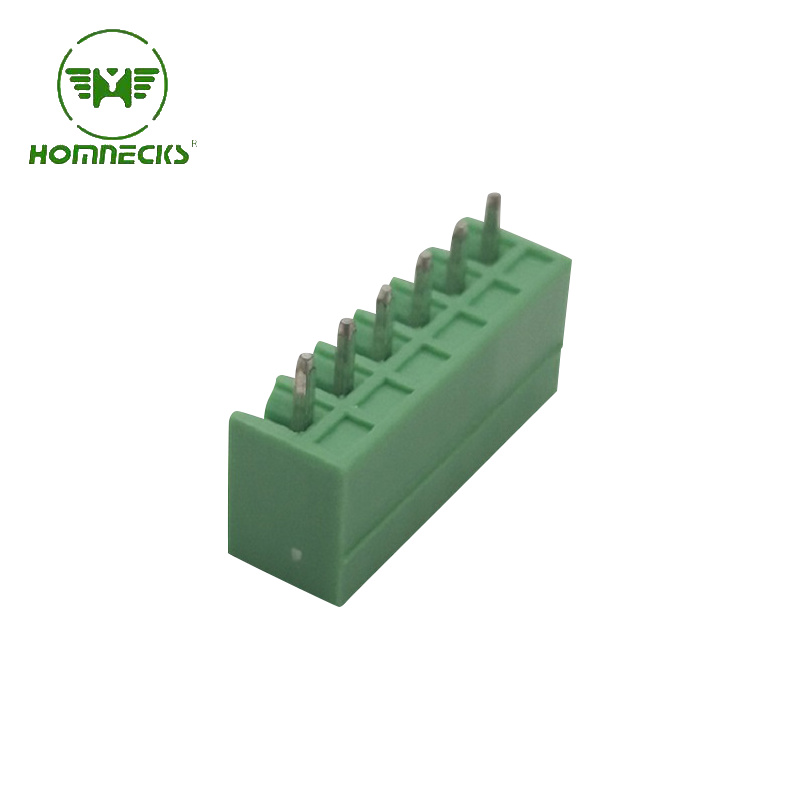

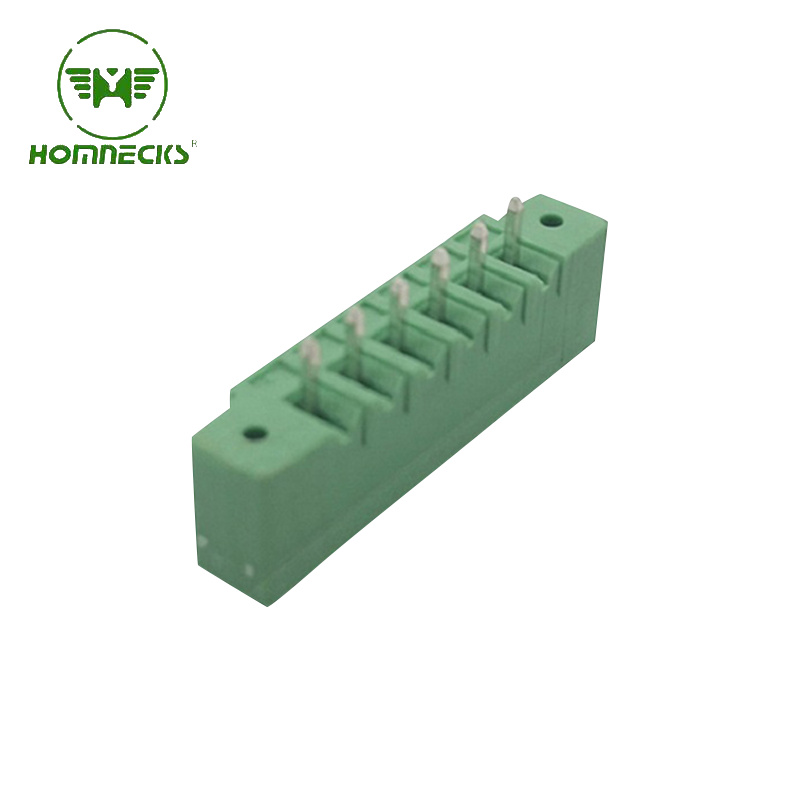

स्क्रू, बैरियर, स्क्रूलेस पुश-इन, और प्लग करने योग्य टर्मिनल प्रत्येक प्रकार अलग-अलग परियोजना परिदृश्यों के लिए उपयुक्त है। कोई भी एक प्रकार सभी सर्किटों के लिए काम नहीं करता है।

नीचे दी गई तालिका चार प्रमुख टर्मिनल प्रकारों की तुलना करती है, जिससे आपको उत्पादन मात्रा, साइट पर कंपन और रखरखाव की आवृत्ति के आधार पर चयन करने में मदद मिलती है।

 4. पर्यावरणीय और यांत्रिक अनुकूलन क्षमता

इनडोर स्थिर कार्यालय कैबिनेट और फैक्ट्री वर्कशॉप कैबिनेट के लिए पूरी तरह से अलग टर्मिनल विनिर्देशों की आवश्यकता होती है।

औद्योगिक वातावरण में तीन प्रमुख बाधा कारक होते हैं: कंपन, धूल और नमी। कठोर परिस्थितियों में सामान्य टर्मिनल तेजी से खराब हो जाते हैं।

मोटरों, कन्वेयर और उत्पादन लाइनों पर स्थापित कैबिनेट में ढीले कनेक्शनों से बचने के लिए कंपन-रोधी टर्मिनल संरचनाओं को प्राथमिकता दी जानी चाहिए।

धूल भरे और नमीयुक्त कार्यशालाओं के लिए, उच्च श्रेणी के इन्सुलेटिंग प्लास्टिक (PA66 अग्निरोधी) से बने टर्मिनलों का चयन करें। ये ऑक्सीकरण, रिसाव और दीर्घकालिक पर्यावरणीय क्षरण के प्रति प्रतिरोधी होते हैं।

5. प्रमाणीकरण और परियोजना लागत-लाभ संतुलन

प्रमाणन अनुपालन उपकरण की बाजार पात्रता और सुरक्षा आधारभूत स्तर को निर्धारित करता है।

निर्यात उपकरणों के लिए UL, IEC या CSA प्रमाणित टर्मिनलों की आवश्यकता होती है। घरेलू औद्योगिक परियोजनाओं को फैक्ट्री सुरक्षा ऑडिट पास करने के लिए VDE और अग्निरोधी प्रमाणपत्रों का अनुपालन करना आवश्यक है।

लागत नियंत्रण के लिए, दो अतिवादी उपायों से बचें। परियोजना की लागत बढ़ाने के लिए सभी टर्मिनलों को अत्यधिक विशिष्ट न बनाएं। लागत बचाने के लिए कम कीमत वाले अप्रमाणित टर्मिनलों का अंधाधुंध चयन न करें, क्योंकि इससे बार-बार विफलताएं होती हैं।

सर्वोत्तम लागत-प्रदर्शन रणनीति: कोर पावर सर्किट के लिए उच्च सुरक्षा वाले बैरियर टर्मिनल और सामान्य सिग्नल सर्किट के लिए किफायती मानक टर्मिनल का उपयोग करें।

त्वरित चयन पैरामीटर चीट शीट

यह तालिका त्वरित बीओएम समीक्षा और विनिर्देश पुष्टिकरण के लिए कोर चयन सीमा को क्रमबद्ध करती है, जो दैनिक इंजीनियर और खरीद कार्य के लिए उपयुक्त है।
