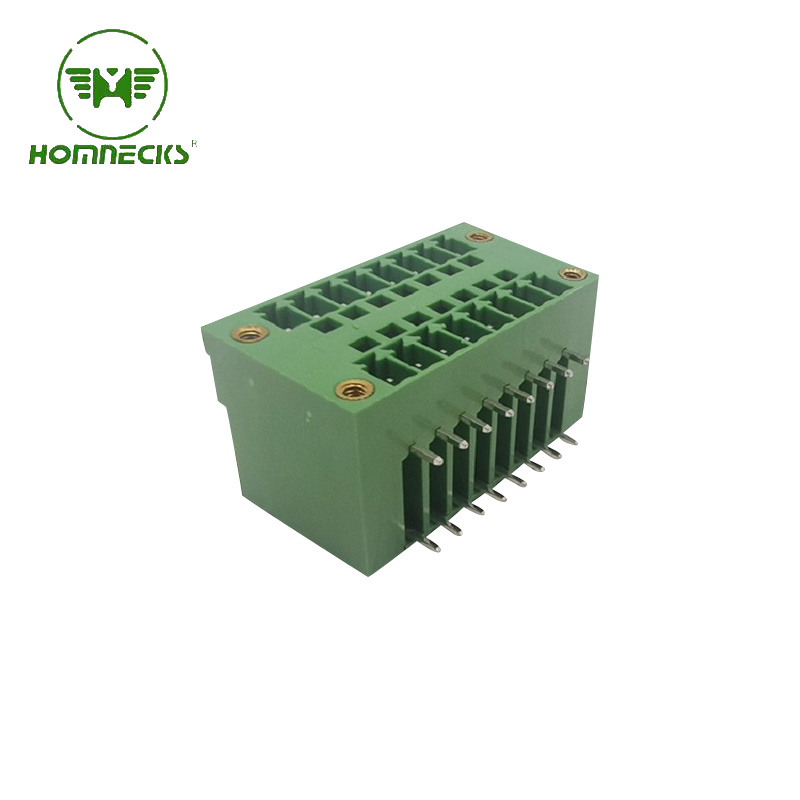

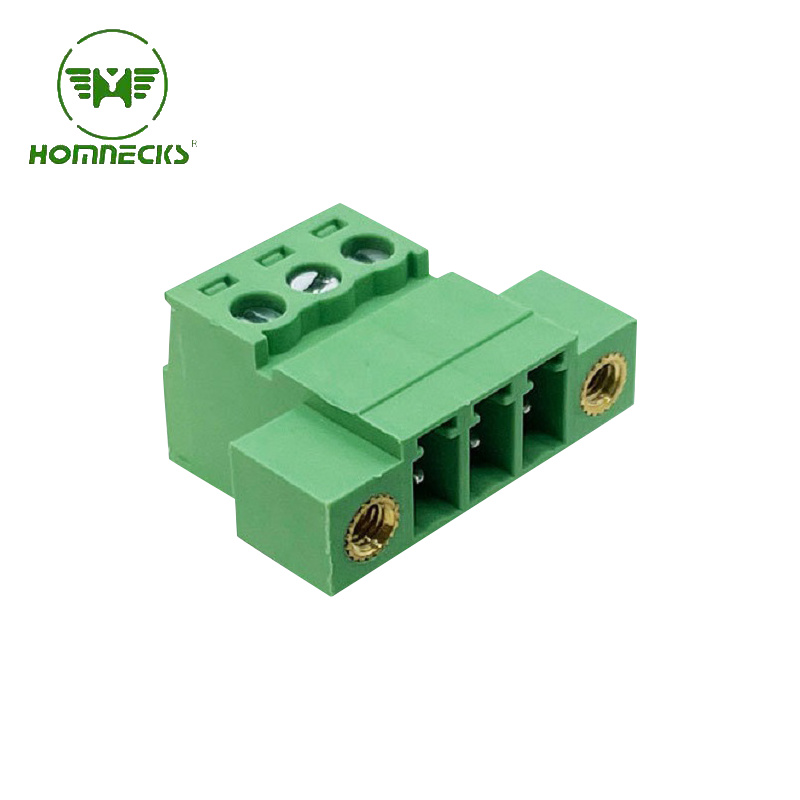

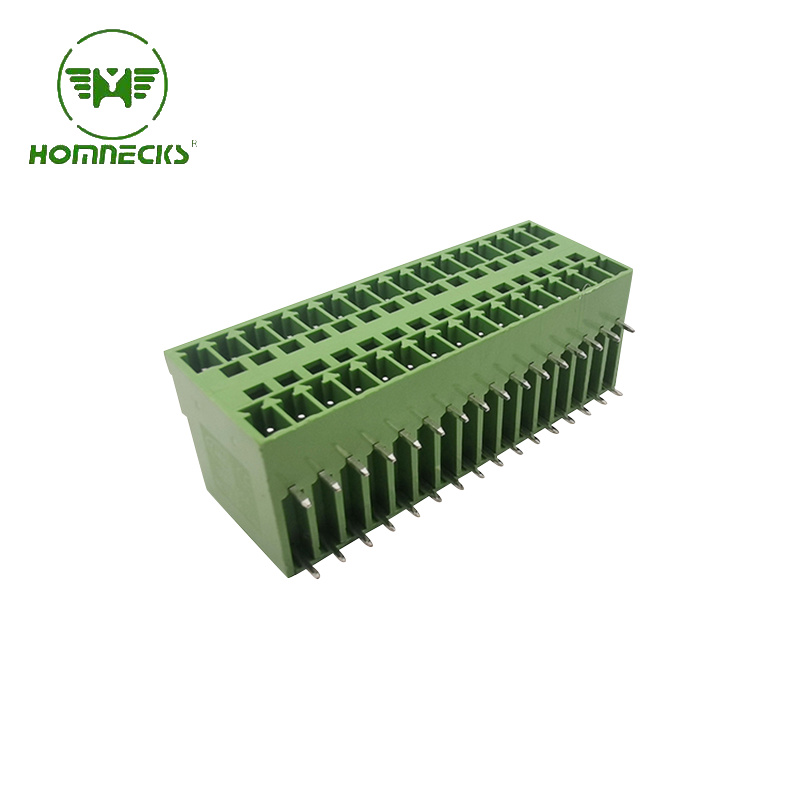

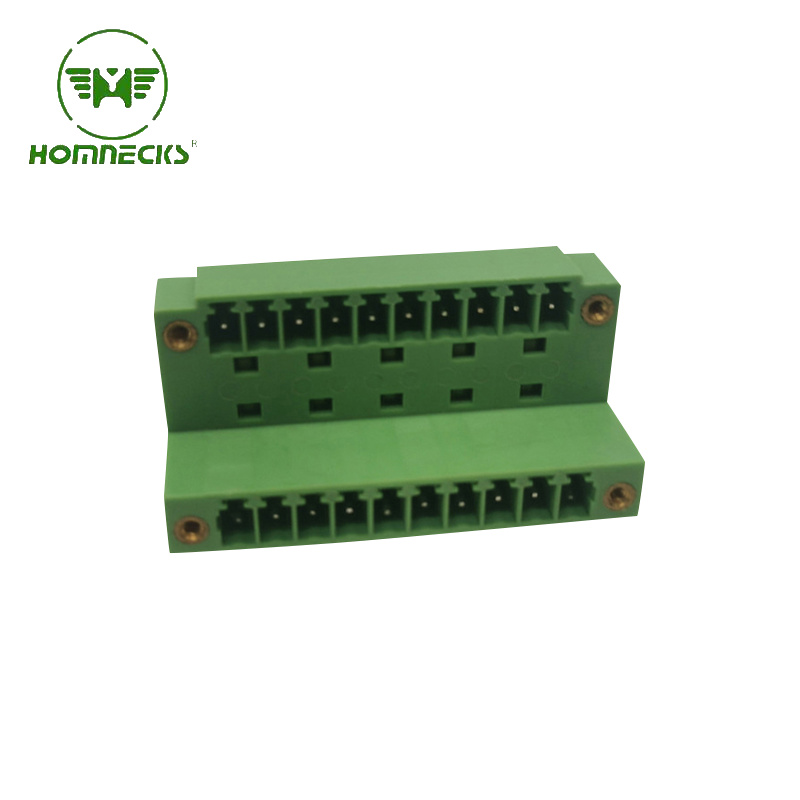

90 डिग्री पीसीबी प्लग कनेक्टर इनका व्यापक रूप से कंट्रोल कैबिनेट, ऑटोमेशन डिवाइस और कॉम्पैक्ट पीसीबी मॉड्यूल में उपयोग किया जाता है। इनका समकोण डिज़ाइन कैबिनेट में जगह बचाता है और आंतरिक वायरिंग लेआउट को मानकीकृत करता है।
अधिकांश डिजाइन और खरीद इंजीनियर केवल पिन पिच, करंट रेटिंग और माउंटिंग प्रकार पर ही ध्यान केंद्रित करते हैं। बहुत कम लोग प्लग हाउसिंग सामग्री पर पर्याप्त ध्यान देते हैं।
फील्ड में समस्या निवारण के अनुभव से पता चलता है कि सामग्री में खराबी ही प्लग की दीर्घकालिक विफलता का मुख्य कारण है। इनमें थर्मल विरूपण, आयामी ढीलापन, खराब इन्सुलेशन और कंपन के कारण भंगुर दरारें शामिल हैं।
आवरण सामग्री सीधे तौर पर ताप प्रतिरोध, यांत्रिक स्थिरता, नमी अनुकूलनशीलता और सेवा जीवन निर्धारित करती है। गलत सामग्री का चुनाव करने से बीच-बीच में कनेक्शन में खराबी, रिफ्लो सोल्डरिंग में विफलता और बिक्री के बाद की लागत अधिक हो जाती है।
यह गाइड 90-डिग्री पीसीबी प्लग के लिए सबसे अधिक उपयोग होने वाली चार सामग्रियों का विस्तृत विवरण देती है। इसमें सत्यापित पैरामीटर तुलना, व्यावहारिक लाभ और हानियाँ, और औद्योगिक नियंत्रण परियोजनाओं के लिए स्पष्ट चयन नियम शामिल हैं।
समकोण वाले पीसीबी प्लग, सीधे प्लग की तुलना में अद्वितीय कार्य तनाव का सामना करते हैं।
90 डिग्री का यह ढांचा बार-बार तार खींचने और पार्श्व कंपन को सहन करता है। उच्च धारा प्रवाह के दौरान मुड़े हुए कोने में ऊष्मा जमा हो जाती है। एसएमटी और वेव सोल्डरिंग प्रक्रियाओं से भी तत्काल उच्च तापमान का प्रभाव पड़ता है।
निम्न गुणवत्ता वाली सामग्रियां सोल्डरिंग के बाद आसानी से विकृत हो जाती हैं। इनसे पिनों का संरेखण बिगड़ जाता है और जोड़ ठीक से नहीं जुड़ पाते। नमी और धूल से भरे औद्योगिक कार्यशालाओं में, ये सामग्रियां तेजी से अपनी इन्सुलेशन क्षमता खो देती हैं, जिससे शॉर्ट सर्किट का खतरा बढ़ जाता है।
PA66, PBT, LCP और PA9T औद्योगिक 90-डिग्री पीसीबी प्लग निर्माण में प्रमुख भूमिका निभाते हैं। नीचे दी गई तालिका वास्तविक सोल्डरिंग प्रक्रियाओं और फील्ड ऑपरेशन डेटा के आधार पर प्रमुख औद्योगिक मापदंडों की तुलना करती है।
| प्रदर्शन पैरामीटर | PA66 (नायलॉन 66) | पीबीटी | एलसीपी | पीए9टी |
|---|---|---|---|---|
| निरंतर कार्यशील तापमान | -40°C से 105°C तक | -40°C से 120°C तक | -55°C से 240°C तक | -40°C से 150°C तक |
| रिफ्लो सोल्डरिंग प्रतिरोध | अधिकतम 230°C, आसानी से नरम हो जाता है | 240°C पर स्थिर, हल्का संकुचन | 260°C+ तापमान के लिए पूरी तरह से उपयुक्त | 250°C तक उच्च स्थिरता |
| नमी अवशोषण दर | 1.0%–3.0% (उच्च, आसानी से विकृत होने वाला) | ≤0.1% (अत्यंत कम) | ≤0.02% (नगण्य) | ≤0.3% (कम) |
| कंपन और प्रभाव प्रतिरोध | उत्कृष्ट मजबूती, दरार-रोधी | अच्छी कठोरता, थोड़ी भंगुरता | उच्च कठोरता, विरूपण-रोधी | संतुलित मजबूती और कठोरता |
| ज्वाला मंदक ग्रेड | UL94 V-0 (मानक) | यूएल94 वी-0 | UL94 V-0 उच्च श्रेणी | यूएल94 वी-0 |
| सापेक्ष सामग्री लागत | कम | मध्यम | उच्च | मध्यम ऊँचाई |
| सर्वोत्तम औद्योगिक अनुप्रयोग | वेव सोल्डर, कम लागत वाले सिग्नल प्लग | सामान्य औद्योगिक और ऑटोमोटिव कनेक्टर | एसएमटी उच्च-तापमान परिशुद्धता प्लग | उच्च विश्वसनीयता वाले पावर और सिग्नल प्लग |
यह सरलीकृत तालिका इंजीनियरों और खरीदारों को बीओएम की पुष्टि के दौरान सामग्रियों की शीघ्रता से जांच करने में मदद करती है, जिससे ओवर-स्पेसिफिकेशन या अपर्याप्त प्रदर्शन से बचा जा सके।
| सामग्री | प्रमुख क्षेत्र के पेशेवरों | मुख्य क्षेत्र परामर्श |
|---|---|---|
| पीए66 | कम खरीद लागत, उच्च कठोरता, प्रभाव और झुकने के प्रति प्रतिरोधक क्षमता, बड़े पैमाने पर उत्पादन के लिए व्यापक उपलब्धता | उच्च नमी अवशोषण के कारण आर्द्र वातावरण में आकार में परिवर्तन होता है; एसएमटी रिफ्लो प्रक्रियाओं के लिए उच्च तापमान प्रतिरोध क्षमता कम होती है। |
| पीबीटी | बेहद कम जल अवशोषण, स्थिर आकार, अच्छी रासायनिक और यूवी प्रतिरोधकता, संतुलित लागत और प्रदर्शन। | तेज कंपन के कारण थोड़ा भंगुर; लंबे समय तक बार-बार प्लग लगाने से आसानी से टूट सकता है |
| एलसीपी | अत्यधिक उच्च तापमान प्रतिरोध, रिफ्लो सोल्डरिंग के बाद शून्य विरूपण, अति स्थिर इन्सुलेशन, सर्वोत्तम परिशुद्धता प्रतिधारण | उच्च सामग्री लागत, सख्त मोल्डिंग प्रक्रिया संबंधी आवश्यकताएं, सामान्य कम-शक्ति वाले सर्किटों के लिए लागत प्रभावी नहीं। |
| पीए9टी | उच्च ताप प्रतिरोधकता, कम नमी अवशोषण, उत्कृष्ट कंपन प्रतिरोधकता, पावर और सिग्नल सर्किट दोनों के लिए स्थिर। | PA66 और PBT की तुलना में अधिक कीमत, मुख्य रूप से मध्यम से उच्च श्रेणी के औद्योगिक उपकरणों में उपयोग किया जाता है। |
वेव सोल्डरिंग के बड़े पैमाने पर उत्पादन के लिए, PA66 और PBT पूरी तरह से उपयुक्त हैं। ये लागत और बुनियादी ताप प्रतिरोध के बीच संतुलन बनाए रखते हैं।
260°C के उच्च तापमान पर प्रभाव डालने वाली SMT रीफ्लो सोल्डरिंग के लिए, केवल LCP और PA9T ही हाउसिंग विरूपण और पिन ऑफसेट से बचा सकते हैं। PA66 नरम हो जाएगा और असेंबली में खराबी पैदा कर देगा।
नम कार्यशालाओं के वातावरण में शुद्ध PA66 का उपयोग उपयुक्त नहीं होता है। इसकी उच्च जल अवशोषण क्षमता प्लग के आकार को बदल देती है, जिससे ढीला जुड़ाव और खराब संपर्क होता है।
मोटर कंट्रोल कैबिनेट जैसे कंपन-प्रवण उपकरणों के लिए PA66 या PA9T को प्राथमिकता दी जाती है। इनकी मजबूती से खोल में दरार नहीं पड़ती।
उच्च तापमान वाले औद्योगिक कैबिनेट थर्मल एजिंग का प्रतिरोध करने के लिए पीबीटी, पीए9टी या एलसीपी का चयन करते हैं।
सामान्य कम-धारा वाले सिग्नल सर्किट लागत नियंत्रण के लिए PA66 या PBT का उपयोग करते हैं।
उच्च-धारा विद्युत परिपथों और उच्च-परिशुद्धता सिग्नल अधिग्रहण परिपथों के लिए PA9T या LCP की आवश्यकता होती है। स्थिर इन्सुलेशन और आकार में एकरूपता से विचलन संबंधी दोषों से बचा जा सकता है।
अधिकांश विरूपण संबंधी समस्याएं हाउसिंग सामग्री के बेमेल होने के कारण होती हैं। मानक PA66 260°C के रीफ्लो तापमान को सहन नहीं कर सकता। गर्म करने के बाद यह नरम और सिकुड़ जाता है, जिससे पिन का संरेखण बिगड़ जाता है और खराब फिटिंग होती है। SMT प्रक्रियाओं के लिए, सोल्डरिंग के बाद शून्य विरूपण सुनिश्चित करने के लिए हमेशा LCP या PA9T सामग्री का उपयोग करें।
अधिकांश पारंपरिक परियोजनाओं के लिए पीबीटी सबसे संतुलित विकल्प है। इसमें नमी का अवशोषण अत्यंत कम होता है, आकार स्थिर रहता है और यह उच्च गुणवत्ता वाली ताप प्रतिरोधक क्षमता रखता है। यह पीए66 के नम वातावरण में विकृति के जोखिम से बचाता है और एलसीपी सामग्रियों के उच्च बजट की आवश्यकता नहीं होती है, जो इसे बड़े पैमाने पर उत्पादित कंट्रोल कैबिनेट सिग्नल और कम-शक्ति वाले सर्किट के लिए एकदम उपयुक्त बनाता है।
नहीं। एलसीपी केवल अति-उच्च तापमान रिफ्लो सोल्डरिंग और उच्च परिशुद्धता वाले उपकरणों के लिए अनिवार्य है, जिनमें सटीक आयामी स्थिरता की आवश्यकता होती है। 150°C से कम तापमान वाले सामान्य कार्य परिदृश्यों के लिए, PA9T कम लागत पर पर्याप्त ताप प्रतिरोध और कंपन प्रतिरोध प्रदान करता है। इंजीनियर वास्तविक प्रक्रिया और पर्यावरणीय आवश्यकताओं के अनुसार सामग्री का चयन कर सकते हैं ताकि अतिरिक्त विनिर्देशों के कारण होने वाली बर्बादी से बचा जा सके।
