पीसीबी और औद्योगिक नियंत्रण प्रणालियों में टर्मिनल ब्लॉकों की भूमिका

पीसीबी टर्मिनल ब्लॉक पीसीबी और कारखानों में मशीनों के नियंत्रण के लिए कनेक्टर बेहद महत्वपूर्ण हैं। इन्हें ऐसे समझें कि ये बिजली के उपकरणों को आपस में जोड़कर उन्हें सुचारू रूप से चलाने में मदद करते हैं। ये सुनिश्चित करते हैं कि आपके सर्किट बाहरी दुनिया से सुरक्षित और बिना किसी परेशानी के जुड़ें।

पीसीबी और औद्योगिक नियंत्रण प्रणालियों के लिए वे क्या करते हैं, यह यहां बताया गया है:

I. वे पीसीबी (प्रिंटेड सर्किट बोर्ड) पर कैसे काम करते हैं

पीसीबी पर, टर्मिनल ब्लॉक कनेक्टर की तरह काम करते हैं। वे सर्किट को बाहरी केबलों से जोड़ते हैं।

जहां बिजली से संबंधित काम होते हैं:

इनपुट/आउटपुट पॉइंट: ये सेंसर से आने वाले संकेतों को पीसीबी तक पहुंचाते हैं ताकि उनका उपयोग किया जा सके। ये पीसीबी से संकेतों को भेजकर चीजों को नियंत्रित करने या चल रही गतिविधियों को दिखाने का काम भी करते हैं।

पावर पॉइंट्स: ये पीसीबी और उस पर मौजूद हर हिस्से को ऊर्जा प्रदान करते हैं।

बोर्ड कनेक्टर: अधिक जटिल सेटअपों में, ये मुख्य बोर्ड को छोटे बोर्डों से जोड़ते हैं जो विशिष्ट कार्य करते हैं।

आसान परीक्षण:

इंजीनियर सिग्नल और वोल्टेज की जांच करने के लिए अपने उपकरणों को टर्मिनलों से जोड़ सकते हैं। परीक्षण, निर्माण या मरम्मत करते समय यह बेहद जरूरी है।

इसे सरल रखें:

टर्मिनलों की मदद से, प्रत्येक पीसीबी को अलग से बनाया, जांचा और बदला जा सकता है। यदि कोई पीसीबी खराब हो जाती है, तो आप केवल केबल को अनप्लग करके और फिर से प्लग करके उसे बदल सकते हैं। सोल्डरिंग की कोई आवश्यकता नहीं है।

सभी प्रकार के संबंधों के लिए काम करता है:

पीसीबी डायरेक्ट सोल्डर: बोर्ड पर सीधे सोल्डर किया जाता है ताकि वह अपनी जगह पर स्थिर रहे।

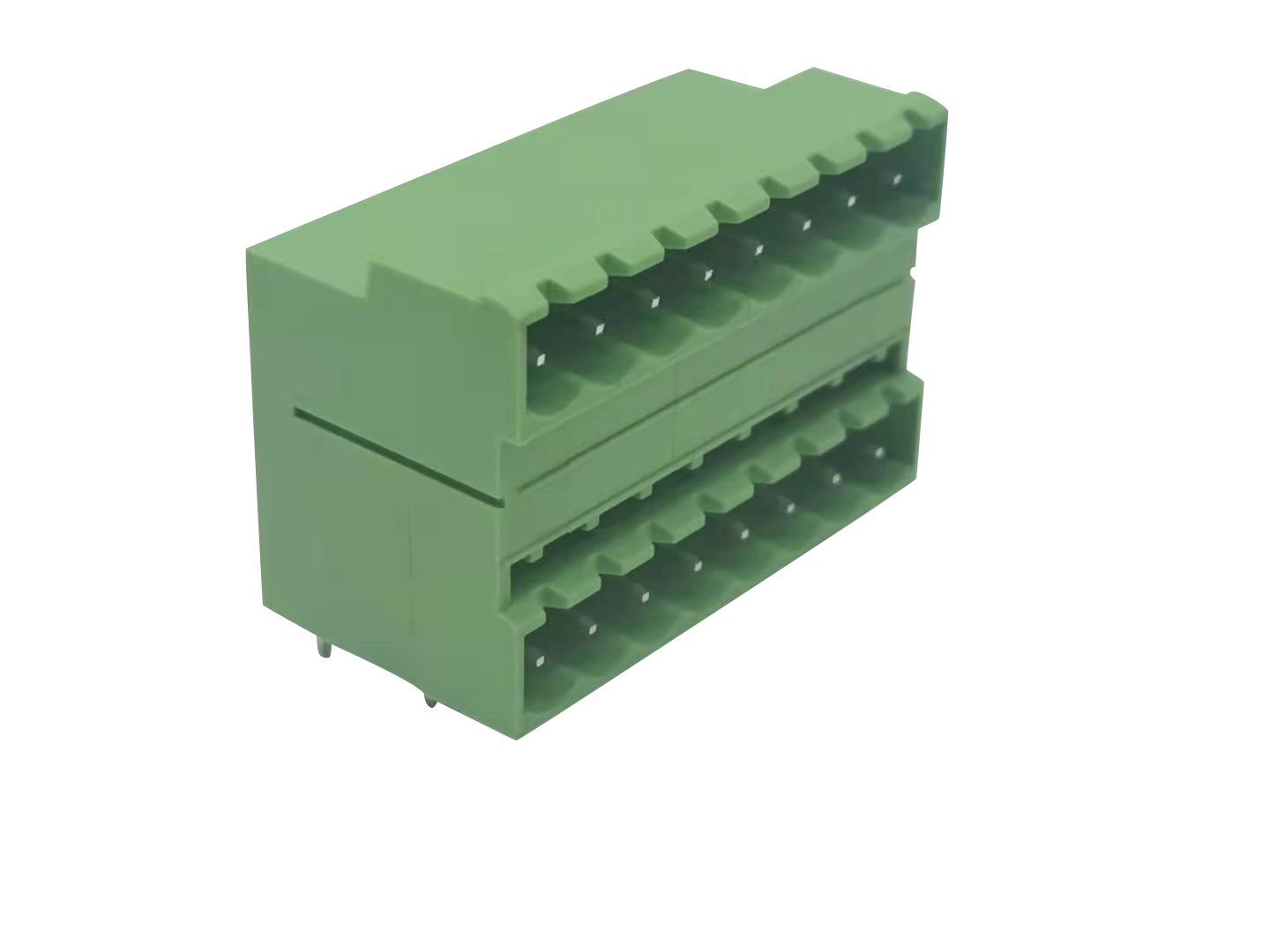

प्लग-इन: प्लग लगाना और निकालना आसान है।

बैरियर स्ट्रिप/स्क्रू-डाउन: स्क्रू इसे मजबूती से पकड़े रखते हैं, इसलिए यह ढीला नहीं होगा।

II. औद्योगिक नियंत्रण प्रणालियों में वे कैसे काम करते हैं

कंट्रोल बॉक्स, डिस्ट्रीब्यूशन पैनल और फैक्ट्री फ्लोर पर टर्मिनल ब्लॉक कई काम करते हैं! वे पूरे कंट्रोल सिस्टम की केंद्रीय नस और पावर हब की तरह होते हैं।

संकेत हर जगह मौजूद हैं:

अधिक पीएलसी/डीसीएस इनपुट/आउटपुट: लगभग हर पीएलसी और डीसीएस इनपुट/आउटपुट पार्ट में टर्मिनल ब्लॉक होते हैं या वे टर्मिनल ब्लॉक से जुड़े होते हैं। सेंसर और अन्य उपकरणों से आने वाले सभी केबल यहीं प्लग इन होते हैं, जिससे सिग्नल को प्रबंधित करना और आवश्यकतानुसार भेजना आसान हो जाता है।

सत्ता ही केंद्र में है:

विद्युत नियंत्रण बॉक्स में प्रवेश करती है और टर्मिनलों के माध्यम से विभाजित हो जाती है। यह सुरक्षा उपकरणों से होकर गुजरती है और फिर टर्मिनल ब्लॉकों के माध्यम से अलग-अलग वोल्टेज वाले विभिन्न उपकरणों तक पहुँचती है।

चीजों को अलग रखें:

वोल्टेज को अलग रखता है: टर्मिनल ब्लॉक अलग-अलग वोल्टेज और सिग्नल वाले सर्किट को एक दूसरे से दूर रखते हैं, जिससे समस्याओं और शॉर्ट सर्किट को रोका जा सकता है।

अधिक विश्वसनीय और सुरक्षित:

मजबूत कनेक्शन: स्क्रू टर्मिनल और स्प्रिंग क्लिप सोल्डर की तुलना में अधिक मजबूती से पकड़ बनाते हैं, इसलिए वे उन जगहों के लिए अच्छे हैं जहां चीजें बहुत अधिक कंपन करती हैं।

सुरक्षा: कई टर्मिनल उंगलियों को बिजली के संपर्क से दूर रखते हैं, धूल और पानी को अंदर जाने से रोकते हैं, और आसानी से आग नहीं पकड़ते, जिससे लोग और उपकरण सुरक्षित रहते हैं।

लेबल: टर्मिनल ब्लॉक में आमतौर पर लेबल या संख्याएँ होती हैं, जिससे आपको पता चलता है कि प्रत्येक सिग्नल किस लिए है। सिस्टम को बाद में ठीक करते समय यह मददगार होता है।

व्यवस्थित वायरिंग: टर्मिनल ब्लॉक सभी केबलों को साफ-सुथरा, लेबलयुक्त और आपस में जुड़ा हुआ रखते हैं। इससे वायरिंग बॉक्स में वायरिंग साफ-सुथरी और बेहतर दिखती है।

उपयोग में आसान:

आसान कनेक्शन: टर्मिनल ब्लॉक पर वायरिंग करना तेज़ और अधिक व्यवस्थित होता है।

आसान समाधान: अगर कुछ गड़बड़ हो जाती है, तो आप टर्मिनल ब्लॉक पर आसानी से सिग्नल को डिस्कनेक्ट या टेस्ट कर सकते हैं।

अतिरिक्त उपकरण जोड़ें: जब आप कोई नया उपकरण जोड़ते हैं, तो मुख्य वायरिंग में छेड़छाड़ किए बिना उसे सीधे टर्मिनलों से जोड़ दें।

तो, मूल रूप से, टर्मिनल ब्लॉक विद्युत कार्यों में चीजों को सुव्यवस्थित रखने के लिए ये आवश्यक हैं। ये जटिल सेटअप को सरल तारों में बदल देते हैं, जिससे इलेक्ट्रॉनिक्स और सिस्टम सुचारू रूप से काम करते हैं और उनका रखरखाव आसान हो जाता है। इनके बिना, आधुनिक विद्युत नियंत्रण प्रणालियों का निर्माण, परीक्षण और रखरखाव करना बेहद मुश्किल होगा!
