प्लग करने योग्य पीसीबी टर्मिनल ब्लॉक बनाम स्क्रू टर्मिनल ब्लॉक बनाम स्प्रिंग टर्मिनल ब्लॉक: कैसे चुनें?

औद्योगिक नियंत्रण, विद्युत प्रणालियों, स्वचालन उपकरणों और इलेक्ट्रॉनिक उत्पादों में, टर्मिनल ब्लॉक सबसे आम और महत्वपूर्ण कनेक्टर्स में से एक हैं। सही प्रकार के टर्मिनल ब्लॉक (जैसे प्लगेबल पीसीबी टर्मिनल, स्क्रू टर्मिनल या स्प्रिंग टर्मिनल) का चयन न केवल वायरिंग दक्षता को प्रभावित करता है, बल्कि सिस्टम की स्थिरता और भविष्य के रखरखाव लागत पर भी सीधा प्रभाव डालता है।

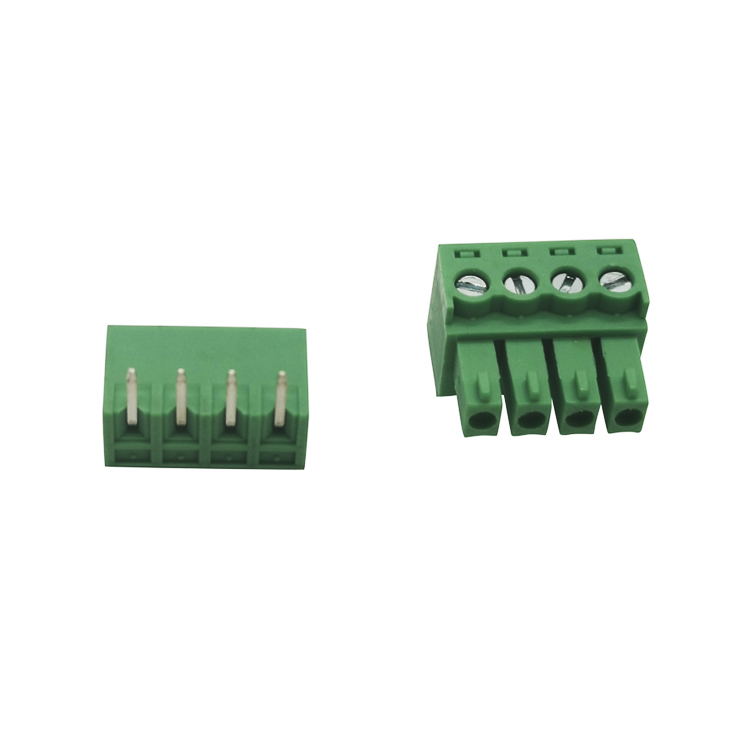

I. प्लग करने योग्य पीसीबी टर्मिनल ब्लॉक क्या होते हैं?

प्लग करने योग्य पीसीबी टर्मिनल ब्लॉक इसमें दो भाग होते हैं: एक प्लग और एक बेस, जिससे बिना रीवायरिंग की आवश्यकता के इसे जल्दी से लगाया और निकाला जा सकता है।

इस प्रकार के टर्मिनल ब्लॉक का उपयोग मॉड्यूलर उपकरणों और औद्योगिक नियंत्रण प्रणालियों में व्यापक रूप से किया जाता है।

इसके लाभों में शामिल हैं:

- त्वरित स्थापना और रखरखाव

- विश्वसनीय कनेक्शन और स्थिर संपर्क

- पीसीबी माउंटिंग के लिए उपयुक्त

- यह 3.5 मिमी, 3.81 मिमी, 5.0 मिमी, 5.08 मिमी, 7.5 मिमी और 7.62 मिमी जैसे विभिन्न पिच आकारों में उपलब्ध है।

II. स्क्रू टर्मिनल ब्लॉक: विशेषताएँ

स्क्रू टर्मिनल ब्लॉक तारों को स्क्रू की मदद से सुरक्षित रूप से जोड़ते हैं, जिससे एक मजबूत संरचना बनती है। औद्योगिक अनुप्रयोगों में ये सबसे आम प्रकार के टर्मिनलों में से एक हैं।

मुख्य विशेषताएं:

- मजबूत तन्यता शक्ति के साथ सुरक्षित तार निर्धारण

- मध्यम से उच्च धारा वाले अनुप्रयोगों के लिए उपयुक्त

- कम लागत और उच्च बहुमुखी प्रतिभा

- यह विभिन्न कॉन्फ़िगरेशन में उपलब्ध है, जिनमें पीसीबी माउंट स्क्रू टर्मिनल, 2-पिन, 3-पोल आदि शामिल हैं।

III. स्प्रिंग/स्क्रूलेस टर्मिनल ब्लॉक

स्प्रिंग टर्मिनल ब्लॉक तारों को सुरक्षित करने के लिए स्प्रिंग क्लिप का उपयोग करें, जिससे स्क्रू की आवश्यकता समाप्त हो जाती है और असेंबली की दक्षता में सुधार होता है।

मुख्य लाभ:

- तेजी से वायरिंग करने से श्रम समय की बचत होती है।

- उत्कृष्ट कंपन प्रतिरोध

- उच्च घनत्व वाले पीसीबी डिजाइनों के लिए उपयुक्त

IV. पीसीबी माउंटिंग टर्मिनल और बैरियर टर्मिनल ब्लॉक

उच्च इन्सुलेशन दूरी और सुरक्षा की आवश्यकता वाले अनुप्रयोगों में, बैरियर टर्मिनल ब्लॉक का व्यापक रूप से उपयोग किया जाता है।

बिजली आपूर्ति, बिजली नियंत्रण और औद्योगिक उपकरणों के लिए उपयुक्त।

V. सही टर्मिनल ब्लॉक का चुनाव कैसे करें?

टर्मिनल ब्लॉक का चयन करते समय, निम्नलिखित बातों पर ध्यान केंद्रित करने की सलाह दी जाती है:

1. टर्मिनल स्पेसिंग (पिच)

2. वर्तमान और वोल्टेज रेटिंग

3. वायरिंग विधि (पेंच/स्प्रिंग/प्लग करने योग्य)

4. पीसीबी माउंटिंग विधि

5. भविष्य में रखरखाव की आवृत्ति

निष्कर्ष:

चाहे वह प्लग करने योग्य टर्मिनल हों, पीसीबी पर लगे टर्मिनल हों या स्प्रिंग टर्मिनल हों, सही टर्मिनल समाधान का चयन करने से सिस्टम की स्थिरता में काफी सुधार हो सकता है।

एक पेशेवर टर्मिनल निर्माता और आपूर्तिकर्ता के रूप में, हम अपने ग्राहकों के लिए अनुकूलित पीसीबी टर्मिनल समाधान प्रदान कर सकते हैं।
