प्लग करने योग्य, स्क्रू वाले, बैरियर वाले और स्क्रू रहित टर्मिनल ब्लॉकों के बीच के अंतर को समझना

व्यावहारिक क्षेत्र चयन नियम (इंजीनियर की मानक प्रक्रिया)

कैबिनेट असेंबली और बिक्री के बाद की समस्या निवारण में वर्षों के अनुभव के आधार पर, हम विभिन्न सर्किट परिदृश्यों के लिए स्पष्ट मिलान नियमों का सारांश प्रस्तुत करते हैं।

बैरियर टर्मिनलों का चयन करें मुख्य इनपुट टर्मिनलों, उच्च-धारा विद्युत वितरण और मोटर नियंत्रण परिपथों के लिए। कंपनशील उत्पादन लाइनों, पंखों और यांत्रिक उपकरणों पर स्थापित कैबिनेट के लिए इन्हें प्राथमिकता दें।

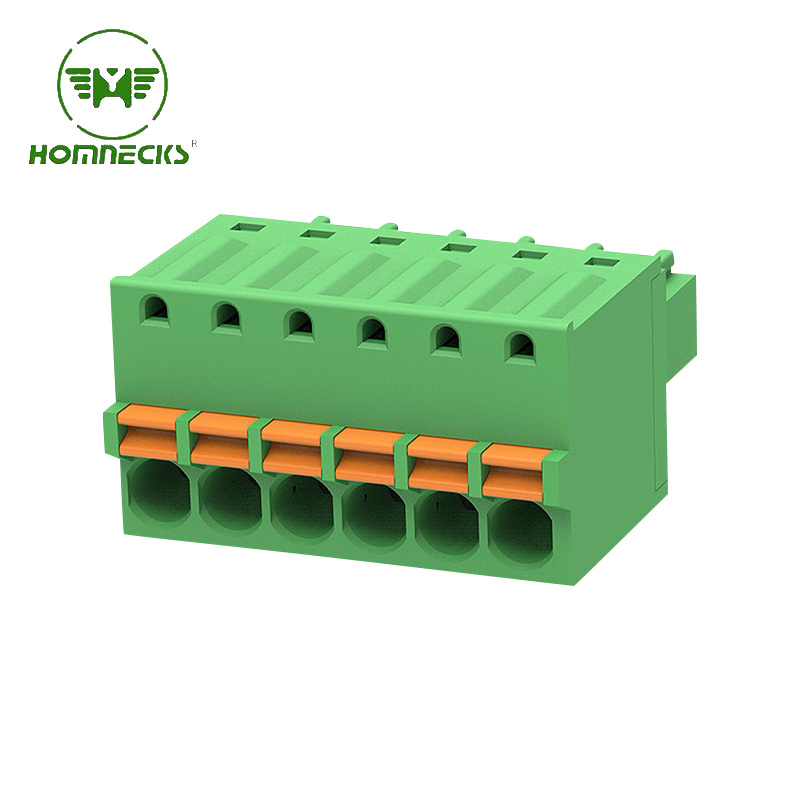

स्क्रूलेस पुश-इन टर्मिनलों का चयन करें fया वायरिंग दक्षता में सुधार के लिए बड़े पैमाने पर कम-करंट सिग्नल वायरिंग, पीएलसी सिग्नल टर्मिनल और बैच कैबिनेट बड़े पैमाने पर उत्पादन परियोजनाओं में इसका उपयोग किया जा सकता है।

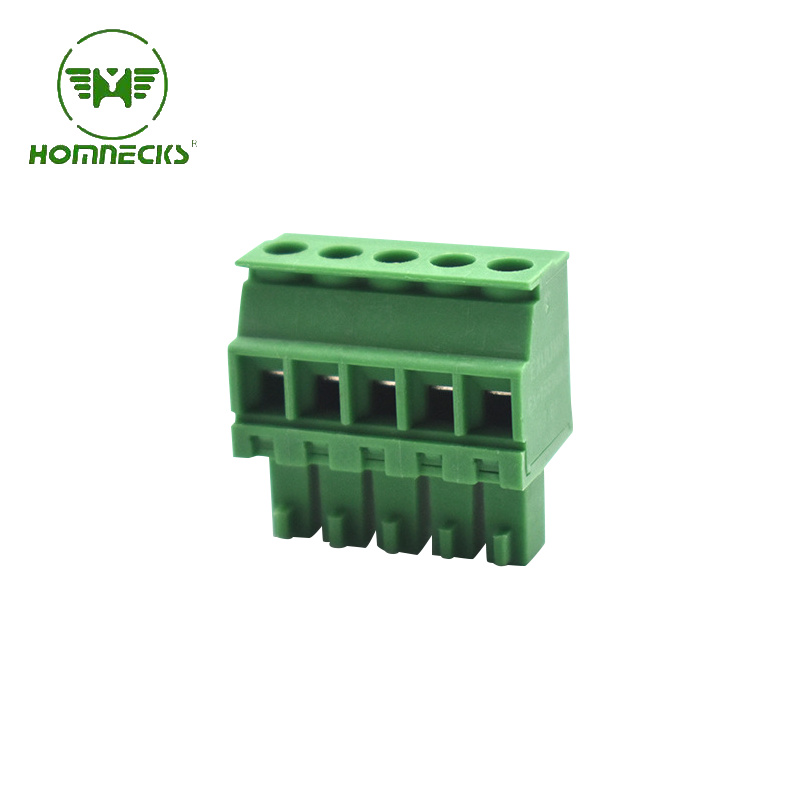

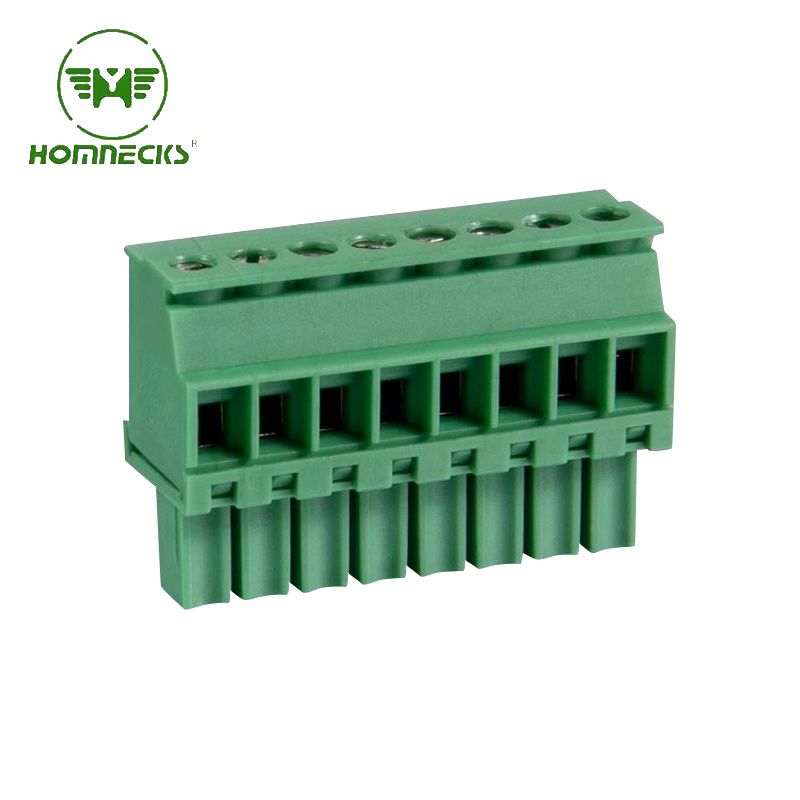

प्लग करने योग्य टर्मिनलों का चयन करें मॉड्यूलर स्वचालित उपकरणों, हटाने योग्य नियंत्रण मॉड्यूल और उन उपकरणों के लिए जिन्हें बार-बार अलग करने, परिवहन करने और बदलने की आवश्यकता होती है।

मानक स्क्रू टर्मिनलों का चयन करें स्थिर आंतरिक सामान्य नियंत्रण परिपथों और बजट-संवेदनशील परियोजनाओं के लिए समग्र लागत को नियंत्रित करने हेतु।

टर्मिनल ब्लॉक प्रकार चयन के लिए अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: बैरियर टर्मिनलों और मानक स्क्रू टर्मिनलों के बीच सबसे बड़ा क्षेत्रीय अंतर क्या है?

मुख्य अंतर सक्रिय दोष निवारण है। मानक स्क्रू टर्मिनल पूरी तरह से मैन्युअल वायरिंग की गुणवत्ता पर निर्भर करते हैं। ढीले तार या कंपन के कारण शॉर्ट सर्किट आसानी से हो सकता है।

बैरियर टर्मिनल प्रत्येक सर्किट के बीच स्वतंत्र इन्सुलेटिंग अवरोधक जोड़ते हैं। ये क्रॉस-कॉन्टैक्ट दोषों को भौतिक रूप से रोकते हैं। इससे औद्योगिक कंपन वाले वातावरण में होने वाले अधिकांश अज्ञात रुक-रुक कर बंद होने की समस्या का समाधान हो जाता है, जो कि साइट पर सामान्य स्क्रू टर्मिनलों की सबसे बड़ी समस्या होती है।

Q2: क्या आधुनिक कैबिनेट उत्पादन के लिए स्क्रूलेस पुश-इन टर्मिनल हमेशा स्क्रू टर्मिनल से बेहतर होते हैं?

नहीं। स्क्रूलेस टर्मिनल असेंबली की गति और लगातार क्लैम्पिंग बल में उत्कृष्ट होते हैं, जो बड़े पैमाने पर सिग्नल वायरिंग के लिए एकदम सही हैं।

लेकिन उच्च-धारा वाले पावर लूप और मिश्रित कौशल वाले तकनीशियनों के साथ ऑन-साइट रखरखाव के मामलों में, स्क्रू टर्मिनल अधिक विश्वसनीय होते हैं। ये दृश्य निरीक्षण और मैन्युअल टॉर्क सुधार की सुविधा प्रदान करते हैं, साथ ही जटिल फील्ड वातावरण के लिए बेहतर अनुकूलन क्षमता रखते हैं।

Q3: क्या औद्योगिक विद्युत परिपथों के लिए अवरोधक टर्मिनलों के स्थान पर प्लग करने योग्य टर्मिनलों का उपयोग किया जा सकता है?

उच्च विश्वसनीयता वाले औद्योगिक विद्युत अनुप्रयोगों के लिए अनुशंसित नहीं है। प्लग करने योग्य टर्मिनलों के प्लग इंटरफ़ेस में संरचनात्मक अंतराल हैं। लंबे समय तक यांत्रिक कंपन के कारण संपर्क में गड़बड़ी, सिग्नल में रुकावट और अस्थिर बिजली आपूर्ति हो सकती है।

बैरियर टर्मिनलों में फिक्स्ड पैनल इंस्टॉलेशन और इंटीग्रेटेड एंटी-वाइब्रेशन संरचना होती है। ये स्थिर भौतिक अलगाव और कनेक्शन सुरक्षा प्रदान करते हैं, जो कोर पावर सर्किट के लिए प्लगेबल संरचनाएं प्रदान नहीं कर सकतीं।
