टर्मिनल ब्लॉक: सुरक्षित और विश्वसनीय विद्युत कनेक्शनों के लिए आवश्यक मार्गदर्शिका

इलेक्ट्रिकल कंट्रोल कैबिनेट की विश्वसनीयता स्थिर वायरिंग कनेक्शन से शुरू होती है। हर पैनल निर्माता और उपकरण खरीद इंजीनियर इस सच्चाई को जानता है। फिर भी टर्मिनल ब्लॉक को अक्सर सामान्य कमोडिटी पार्ट्स के रूप में माना जाता है।

अधिकांश फील्ड इलेक्ट्रिकल फॉल्ट महंगे मुख्य कंपोनेंट्स जैसे पीएलसी या कॉन्टैक्टर्स से नहीं होते हैं। ये मामूली वायरिंग समस्याओं के कारण होते हैं: ढीली क्लैम्पिंग, अपर्याप्त इंसुलेशन, गलत टर्मिनल प्रकार और खराब पर्यावरणीय अनुकूलता।

कई वर्षों के ऑन-साइट कैबिनेट असेंबली और समस्या निवारण के अनुभव से प्राप्त जानकारी के आधार पर, टर्मिनल ब्लॉक चयन को मानकीकृत करने से सर्किट में होने वाली 60% से अधिक अनियमित त्रुटियों को दूर किया जा सकता है। ये छोटे घटक उपकरण के दीर्घकालिक संचालन समय, रखरखाव लागत और परिचालन सुरक्षा को निर्धारित करते हैं।

यह आवश्यक मार्गदर्शिका औद्योगिक टर्मिनल ब्लॉक के प्रकार, कोर चयन मापदंड, व्यावहारिक लाभ और हानियाँ, और व्यावहारिक अनुप्रयोग नियमों का विस्तृत विवरण प्रदान करती है। यह दैनिक डिज़ाइन और खरीद कार्य के लिए सरल, इंजीनियर-केंद्रित सामग्री प्रस्तुत करती है।

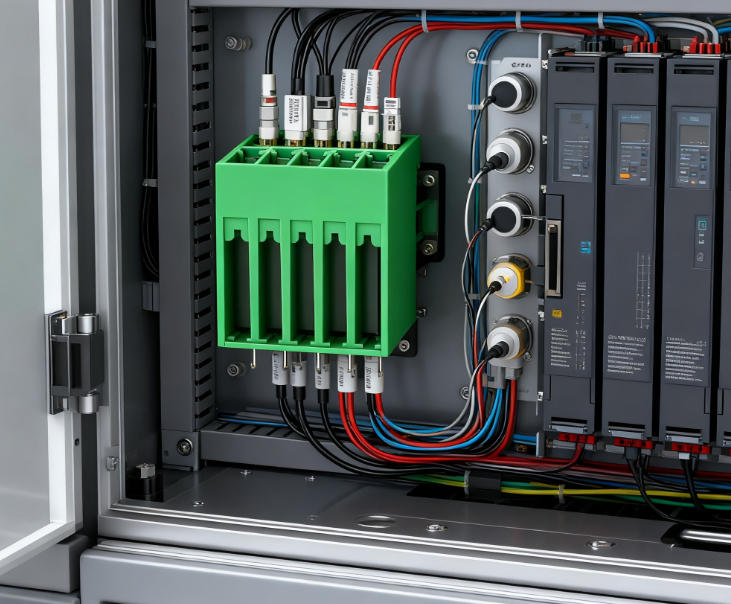

औद्योगिक टर्मिनल ब्लॉक क्या होते हैं, और वे क्यों महत्वपूर्ण हैं?

औद्योगिक टर्मिनल ब्लॉक ये मॉड्यूलर कनेक्शन घटक हैं। ये कंट्रोल कैबिनेट के अंदर वायर स्प्लिटिंग, सर्किट ट्रांज़िशन और इक्विपमेंट वायरिंग को मानकीकृत करते हैं।

सामान्य वायरिंग जोड़ों के विपरीत, प्रमाणित टर्मिनल ब्लॉक स्थिर इन्सुलेशन, मजबूत क्लैम्पिंग बल और एकसमान वायरिंग विनिर्देश प्रदान करते हैं। ये दो प्रमुख समस्याओं का प्रभावी ढंग से समाधान करते हैं।

पहला, ये उलझे हुए तारों के जटिल कनेक्शनों से बचाते हैं जो कंपन के कारण आसानी से ढीले हो जाते हैं। दूसरा, ये सर्किट को स्पष्ट रूप से अलग करते हैं, जिससे दैनिक निरीक्षण, परीक्षण और सर्किट में बदलाव करना बहुत आसान हो जाता है।

कंपन, धूल और नमी वाले औद्योगिक वातावरण में, योग्य टर्मिनल ब्लॉक विद्युत प्रणाली की सुरक्षा के लिए रक्षा की पहली पंक्ति के रूप में कार्य करते हैं।

औद्योगिक टर्मिनल ब्लॉक के 4 मुख्य प्रकार: पूर्ण तुलनात्मक विश्लेषण

विभिन्न कार्य परिस्थितियों के लिए एक जैसे टर्मिनल ब्लॉक आवश्यक होते हैं। सभी सर्किटों के लिए एक ही प्रकार के टर्मिनल का उपयोग करना सबसे आम डिज़ाइन दोष है। नीचे दी गई तालिका वास्तविक कैबिनेट अनुप्रयोगों के दृष्टिकोण से चार प्रमुख औद्योगिक टर्मिनल ब्लॉकों की तुलना करती है।

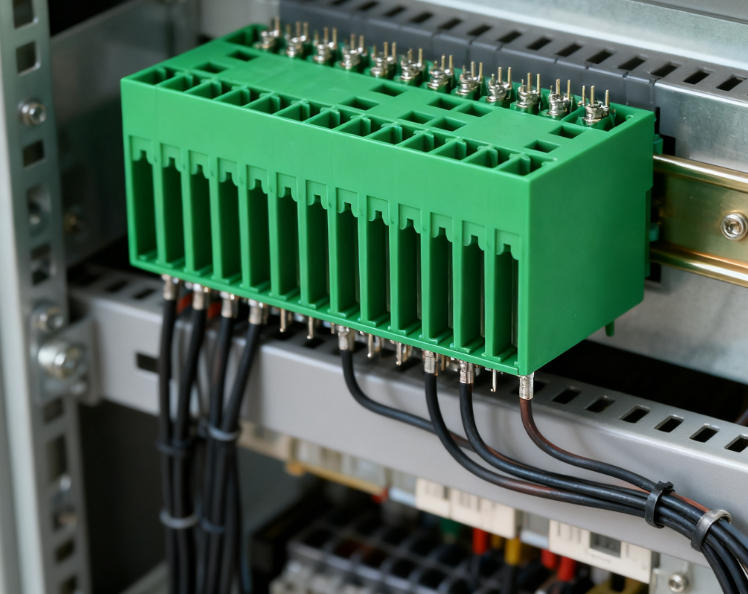

विश्वसनीय टर्मिनल ब्लॉक चयन के लिए मुख्य क्षेत्र नियम

कई इंजीनियर चयन के लिए केवल वोल्टेज और करंट मापदंडों का ही सहारा लेते हैं। यह एकतरफा निर्णय अप्रत्यक्ष परिचालन जोखिमों को जन्म देता है। साइट पर अनुभव के आधार पर, हम चयन के तीन प्रमुख सिद्धांतों का सारांश प्रस्तुत करते हैं।

1. बुनियादी मापदंडों की तुलना में पर्यावरणीय अनुकूलनशीलता को प्राथमिकता दें

रेटेड करंट और वोल्टेज बुनियादी सीमाएं हैं। वास्तविक औद्योगिक वातावरण ही दीर्घकालिक विश्वसनीयता निर्धारित करता है।

लगातार कंपन, धूल और उच्च आर्द्रता वाले वर्कशॉप कैबिनेट के लिए, बैरियर टर्मिनल सबसे किफायती विकल्प हैं। साधारण टर्मिनलों में 6-12 महीनों के उपयोग के बाद इन्सुलेशन खराब हो जाता है और तार ढीले हो जाते हैं।

2. सर्किट के कार्य के अनुसार टर्मिनल के प्रकार का मिलान करें

पावर सर्किट और सिग्नल सर्किट एक ही टर्मिनल कॉन्फ़िगरेशन साझा नहीं कर सकते।

उच्च-धारा वाले मेन इनपुट और मोटर नियंत्रण लूपों के लिए सुरक्षा पृथक्करण हेतु बैरियर टर्मिनलों की आवश्यकता होती है। कम धारा वाले पीएलसी सिग्नल वायरिंग में असेंबली दक्षता बढ़ाने के लिए स्क्रूलेस टर्मिनलों का उपयोग किया जा सकता है। मॉड्यूलर सेंसर मॉड्यूल प्लगेबल टर्मिनलों के लिए उपयुक्त हैं, जिससे बाद में प्रतिस्थापन आसान हो जाता है।

3. उत्पादन दक्षता और बिक्री पश्चात लागत में संतुलन बनाएँ

कम मात्रा में उत्पादित कस्टम कैबिनेट में किफायती स्क्रू टर्मिनल का उपयोग किया जा सकता है। बड़े पैमाने पर उत्पादित मानकीकृत कैबिनेट में स्क्रू टर्मिनल का उपयोग किया जाना चाहिए। पेंच रहित टर्मिनल श्रम त्रुटियों को कम करने के लिए। उच्च बिक्री पश्चात रखरखाव लागत वाले प्रमुख उपकरणों में त्रुटि दर को कम करने के लिए बैरियर टर्मिनलों को अपनाना आवश्यक है।

टर्मिनल ब्लॉक आवेदन के लिए अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: क्या औद्योगिक कैबिनेट के लिए महंगे उच्च-विशिष्ट टर्मिनल ब्लॉक हमेशा आवश्यक होते हैं?

नहीं। अंधाधुंध अतिरिक्त विनिर्देशों से खरीद लागत अनावश्यक रूप से बढ़ जाती है। सर्वोत्तम समाधान वर्गीकृत मिलान है। स्थिर कम-शक्ति वाले सिग्नल सर्किट के लिए लागत-प्रभावी मानक स्क्रू टर्मिनल का उपयोग करें। कोर पावर लूप और कंपन-प्रवण स्थानों के लिए उच्च-सुरक्षा वाले बैरियर टर्मिनल लगाएं। उत्पादन और मॉड्यूलर आवश्यकताओं के अनुसार स्क्रूलेस और प्लगेबल टर्मिनलों का मिलान करें, जिससे सुरक्षा, दक्षता और लागत में पूर्ण संतुलन बना रहे।

प्रश्न 2: फील्ड ऑपरेशन में सबसे आम टर्मिनल ब्लॉक विफलता क्या है?

कंपन के कारण होने वाले ढीले कनेक्शन और बार-बार होने वाले शॉर्ट सर्किट सबसे आम समस्या है। अधिकांश छिपी हुई खराबी उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण नहीं होती हैं। ये टर्मिनलों के बेमेल प्रकारों के कारण होती हैं। मानक टर्मिनलों में इन्सुलेशन संरचना का अभाव होता है, और फंसे हुए तार लंबे समय तक कंपन के कारण खिसक जाते हैं, जिससे तात्कालिक शॉर्ट सर्किट और उपकरण के अप्रत्याशित रूप से बंद होने की स्थिति उत्पन्न हो जाती है। प्रमुख सर्किटों के लिए बैरियर टर्मिनलों का उपयोग करके इस समस्या से पूरी तरह बचा जा सकता है।

Q3: क्या स्क्रूलेस पुश-इन टर्मिनल पारंपरिक स्क्रू टर्मिनलों को पूरी तरह से प्रतिस्थापित कर सकते हैं?

पूर्ण प्रतिस्थापन की अनुशंसा नहीं की जाती है। पारंपरिक सिग्नल और कम-शक्ति वाले सर्किटों के लिए, स्क्रूलेस टर्मिनल असेंबली दक्षता और क्लैम्पिंग स्थिरता में स्पष्ट लाभ प्रदान करते हैं। हालांकि, अति-उच्च धारा वाले पावर सर्किटों और जटिल तार गेज वाले ऑन-साइट रखरखाव परिदृश्यों के लिए, पारंपरिक स्क्रू टर्मिनल बेहतर अनुकूलता और रखरखाव क्षमता प्रदान करते हैं। मिश्रित विन्यास सबसे व्यावहारिक इंजीनियरिंग समाधान है।
